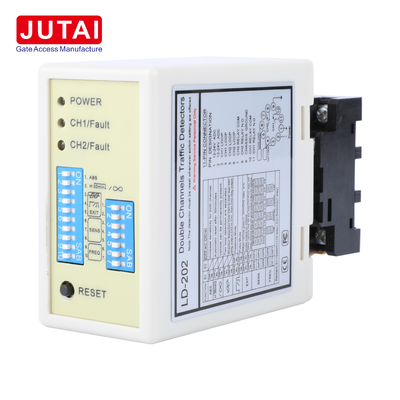

LD-200 LD-202 Detektor Loop Kendaraan Saluran Ganda Versi AC DC untuk Penghalang Parkir dan Deteksi Arah

Seri LD-200 / LD-202 menyediakan konsep deteksi kendaraan saluran ganda yang sama dalam dua versi catu daya. LD-200 dirancang untuk daya 100-240VAC, sedangkan LD-202 menggunakan 12-24VAC/DC. Hal ini memungkinkan integrator sistem parkir untuk memilih detektor yang sesuai dengan daya yang tersedia di dalam kabinet penghalang atau kontrol akses tanpa mengubah konsep operasi loop ganda dasar.

Kedua versi menerima dua loop induktif, CH1 dan CH2, dan dapat digunakan untuk deteksi keberadaan kendaraan independen atau untuk logika arah ketika loop diatur secara berurutan. Oleh karena itu, seri ini cocok untuk penghalang parkir, pintu masuk kontrol akses, jalur keluar, dan proyek lain yang memerlukan dua zona deteksi.

• Dua input loop independen
• Deteksi arah kendaraan
• Enam mode kerja yang dapat dipilih
• Operasi relai keberadaan dan pulsa
• Delapan tingkat sensitivitas per saluran
• Empat pilihan frekuensi di sekitar 20-100kHz
• Mode reset otomatis dan keberadaan permanen
• Fungsi peningkatan sensitivitas trailer
• Indikasi deteksi dan kesalahan loop berbasis LED

Pilih LD-200 ketika kabinet kontrol menyediakan 100-240VAC. Pilih LD-202 ketika catu daya yang tersedia adalah 12-24VAC/DC. Pemilihan harus didasarkan pada arsitektur daya proyek dan persyaratan pengkabelan. Fungsi deteksi kendaraan lainnya tetap berdasarkan prinsip saluran ganda yang sama yang dijelaskan dalam manual seri.

Untuk tata letak deteksi arah loop ganda yang khas, CH1 dan CH2 dipasang sebagai loop sensor terpisah secara berurutan di sepanjang jalur. Ilustrasi manual menunjukkan jarak sekitar 1m antara kedua loop. Setelah pemasangan, detektor harus direset setiap kali pengaturan sakelar DIP diubah.

• LED Daya (MERAH): Menyala untuk menunjukkan "Daya ON"
• LED Deteksi CH1:
  • Menyala Stabil: Deteksi kendaraan
  • Berkedip Lambat: Sirkuit pendek loop atau putaran tidak mencukupi
  • Berkedip Cepat: Sirkuit terbuka loop atau putaran berlebihan
• LED Deteksi CH2:
  • Menyala Stabil: Deteksi kendaraan
  • Berkedip Lambat: Sirkuit pendek loop atau putaran tidak mencukupi
  • Berkedip Cepat: Sirkuit terbuka loop atau putaran berlebihan

Penyesuaian sensitivitas dan frekuensi difasilitasi melalui pengaturan sakelar dip 7-arah dan 10-arah:

• 8 pengaturan sensitivitas berbeda tersedia melalui konfigurasi sakelar dip
• Sakelar dip 6, 7, dan 8 mengatur sensitivitas CH1 (0,8 hingga 0,015)
• Sakelar dip 3, 4, dan 5 mengontrol sensitivitas CH2 (0,8 hingga 0,015)

Sakelar 1 (S1) - Pemilihan Fungsi Loop Saluran 1:

• DIP 1 & DIP 2: Peningkatan Sensitivitas Khusus Untuk Trailer (Kedua Saluran)
• D3, D4, D5 dan Sakelar 2 D1, D2: Fungsi Khusus (Mode1, 2, 3 Deteksi Arah. Mode 4, 5, 6 Mode Normal)
• D6 & D7 & D8 dan Sakelar 2 D3 & D4 & D5: Pemilihan Sensitivitas CH1 dan CH2 (Delapan Tingkat)
• D9 & D10 dan Sakelar2 D6, D7: Pemilihan Frekuensi (20 K hingga 100 KHz)

• Ukuran pemotongan koil harus persegi panjang: panjang 1,0 hingga 2,0 meter, lebar 0,8 hingga 1,2 meter
• Hindari sudut siku-siku sebisa mungkin
• Gunakan kawat feromagnetik untuk koil induksi, panjang total hingga 500 meter
• Jaga agar colokan dan soket produk dalam arah vertikal selama pemasangan

Seri detektor loop kendaraan ganda JUTAI LD200/202, yang dilengkapi dengan fungsi pengenalan arah, sangat ideal untuk skenario masuk dan keluar saluran tunggal ketika diintegrasikan dengan:

• Kontroler pintu JUTAI (Model: AC-11)
• Penghalang gerbang JUTAI (Model: BR-110)
• Pembaca RFID jarak jauh JUTAI (Model: PUHF-9)
• Koil loop tahan suhu tinggi (Model: JTHT-11)

Detektor Loop Saluran Ganda JUTAI LD-200/202 juga dapat berfungsi sebagai dua detektor loop saluran tunggal independen, cocok untuk tempat parkir satu-masuk dan satu-keluar standar.

Konfigurasi ini memberikan manfaat penghematan biaya dengan mengurangi biaya perangkat keras yang terkait dengan penggunaan detektor terpisah untuk setiap fungsi.

• Gerbang penghalang parkir dengan kabinet kontrol bertenaga AC
• Kontroler parkir DC/AC tegangan rendah
• Deteksi arah masuk dan keluar
• Jalur akses kendaraan loop ganda
• Sistem parkir komersial
• Gerbang kendaraan perumahan dan industri

Menawarkan versi catu daya AC dan tegangan rendah memberikan fleksibilitas bagi distributor dan integrator di berbagai merek penghalang dan standar proyek. Logika saluran ganda yang umum juga memudahkan standarisasi desain jalur sambil memilih model daya yang sesuai untuk setiap instalasi.
