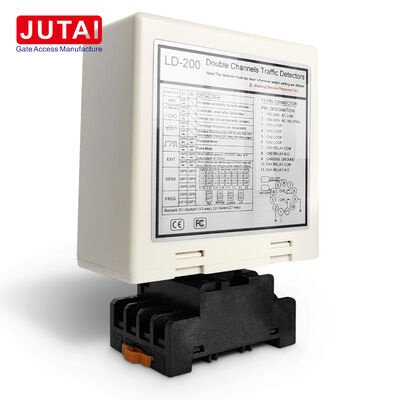

LD-200 Detektor Loop Kendaraan dengan Saluran Independen Ganda untuk Kontrol Pintu Masuk dan Keluar Parkir

LD-200 dirancang khusus untuk pintu masuk dan pintu keluar parkir yang membutuhkan deteksi arah kendaraan.memungkinkan detektor untuk membandingkan urutan aktivasi CH1 dan CH2 dan menghasilkan respons relay arah-spesifik.

Sebuah urutan pertama CH1 menunjukkan satu arah, sementara urutan pertama CH2 menunjukkan kebalikan. Informasi arah ini dapat dikomunikasikan ke pengontrol parkir yang kompatibel untuk masuk / keluar logika,Detektor melengkapi pengontrol parkir dengan menyediakan informasi loop dan relay yang penting.

Deteksi arah adalah opsional. Ketika proyek membutuhkan dua zona keberadaan kendaraan yang terpisah, saluran dapat beroperasi secara independen.Fleksibilitas ini memungkinkan installer untuk menggunakan satu saluran untuk loop pendekatan dan yang kedua untuk transit, keamanan, atau titik deteksi sekunder.

Enam mode yang dapat dipilih termasuk perilaku arah khusus, operasi kehadiran terpisah, dan operasi pulsa.Logika output dapat dicocokkan dengan persyaratan urutan masuk atau keluar tertentu.

Setiap saluran memiliki delapan tingkat sensitivitas (0,015% hingga 0,8%) dan empat pengaturan frekuensi di sekitar 20-100 kHz.Pemisahan frekuensi membantu ketika loop di jalur tetangga cukup dekat untuk saling mempengaruhiDetektor juga mendukung peningkatan sensitivitas trailer, reset otomatis, dan operasi kehadiran permanen.

• Kontrol arah pintu masuk parkir
• Kontrol arah pintu keluar parkir
• Jalur kendaraan dua arah
• Situs komersial dengan akses terkontrol
• Sistem gerbang perumahan
• Jalan masuk dan keluar industri

Untuk mengenali arah, pasang dua loop secara berurutan di sepanjang jalur kendaraan. manual merekomendasikan sekitar 1m pemisahan antara CH1 dan CH2.sensitivitas yang tepat, dan pemilihan frekuensi sangat penting untuk urutan yang stabil.

• LED daya (Merah):Menyala untuk menunjukkan "Power ON"
• LED deteksi CH1:
  • Tetap On: Deteksi kendaraan
  • Lambat berkedip: Lingkaran sirkuit pendek atau tikungan yang tidak cukup
  • Cepat berkedip: sirkuit terbuka loop atau tikungan berlebihan
• LED deteksi CH2:
  • Tetap On: Deteksi kendaraan
  • Lambat berkedip: Lingkaran sirkuit pendek atau tikungan yang tidak cukup
  • Cepat berkedip: sirkuit terbuka loop atau tikungan berlebihan

Sensitivitas dan pengaturan frekuensi difasilitasi melalui pengaturan 7-way dan 10-way dip switch:

• 8 pengaturan sensitivitas yang berbeda tersedia melalui konfigurasi dip switch
• Dip switch 6, 7, dan 8 mengatur sensitivitas CH1 (0,8 hingga 0,015)
• Dip switch 3, 4, dan 5 kontrol sensitivitas CH2 (0,8 sampai 0,015)

Switch 1 (S1) - Pilihan fungsi loop saluran 1:

• DIP 1 & DIP 2: Peningkatan sensitivitas khusus untuk kedua trailer (kedua saluran)
• D3, D4, D5 dan Switch 2 D1, D2: Fungsi Khusus (Mode1, 2, 3 Deteksi Arah. Mode 4, 5, 6 Mode Normal)
• D6 & D7 & D8 dan Switch 2 D3 & D4 & D5: Pilihan Sensitivitas CH1 dan CH2 (Welapan Tingkat)
• D9 & D10 dan Switch2 D6, D7: Pilihan Frekuensi (20 K sampai 100 KHz)

• Ukuran memotong gulungan harus persegi panjang: panjang 1,0 sampai 2,0 meter, lebar 0,8 sampai 1,2 meter
• Hindari sudut lurus di sudut sebanyak mungkin
• Menggunakan kawat ferromagnetik untuk kumparan induksi, total panjang hingga 500 meter
• Simpan colokan produk dan soket di arah vertikal selama pemasangan

Seri detektor loop kendaraan ganda saluran JUTAI LD200/202, dilengkapi dengan fungsi pengenalan arah, sangat ideal untuk skenario masuk dan keluar saluran tunggal ketika terintegrasi dengan:

• JUTAI Kontroler satu pintu (Model: AC-11)
• Penghalang gerbang JUTAI (Model BR-110)
• Pembaca RFID jarak jauh JUTAI (Model: PUHF-9)
• Koil loop tahan suhu tinggi (Model: JTHT-11)

Proses masuk:

1. Mobil memasuki komunitas / tempat parkir, menekan dua kumparan loop secara bersamaan
2. LD-200/202 memicu pembaca UHF di pintu masuk
3. Pembaca UHF membaca kartu ID dan mengirim ke pengontrol melalui Wiegand output
4. Kontroler memverifikasi validitas ID dan output sinyal relay untuk membuka penghalang gerbang
5. Mobil masuk, lengan penghalang turun secara otomatis
6. LD-100/102 memberikan fungsi keamanan dan anti-membobol

Proses keluar:

1. Mobil keluar komunitas / tempat parkir, melewati dalam pembaca UHF
2. LD-200/LD-202 memicu pembaca UHF untuk membaca kartu dan mengirim ID ke controller
3. Kontroler memverifikasi validitas ID dan output sinyal relay untuk membuka penghalang gerbang
4. Keluar mobil, lengan penghalang turun secara otomatis
5. LD-100/102 memberikan fungsi keamanan dan anti-membobol

Pengakuan arah:Fungsi Pengakuan Arah memastikan detektor loop saluran ganda tidak memicu sinyal lagi ketika mobil melewati pembaca UHF lain,mencatat hanya catatan masuk atau keluar di sistem.

JUTAI LD-200/202 Double Channel Loop Detector juga dapat berfungsi sebagai dua detektor loop single-channel yang independen, cocok untuk tempat parkir standar satu masuk dan satu keluar.Konfigurasi ini memberikan manfaat penghematan biaya dengan mengurangi biaya perangkat keras yang terkait dengan menggunakan detektor terpisah untuk setiap fungsi.
