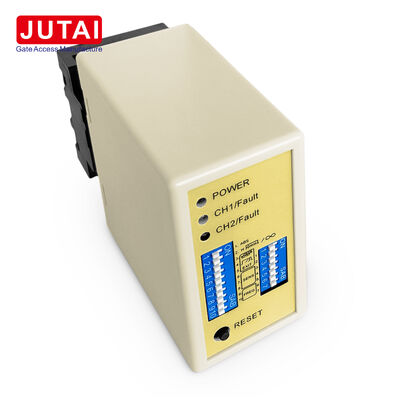

LD-200 Dua saluran detektor loop parkir dengan arah pengenalan kehadiran dan output pulsa relay

LD-200 menggabungkan dua input loop parkir dengan logika relay yang dapat dikonfigurasi untuk aplikasi kehadiran, denyut nadi, dan arah kendaraan.Detektor ini dirancang untuk gerbang penghalang dan lemari kontrol parkir di mana CH1 dan CH2 memerlukan pemantauan oleh satu perangkat dengan perilaku output yang berbeda berdasarkan urutan jalur.

Konfigurasi relay adalah kekuatan utama dari produk ini. dalam mode independen, kedua saluran berfungsi sebagai detektor keberadaan kendaraan terpisah. dalam mode pulsa,Relay yang sesuai menghasilkan output ketika kendaraan memasuki atau meninggalkan loopDalam mode arah, detektor menggunakan urutan aktivasi CH1 dan CH2 untuk menentukan arah perjalanan dan menghasilkan respon relay terprogram.

Hal ini membuat LD-200 ideal untuk installer yang membutuhkan satu detektor dual-channel untuk mencakup beberapa fungsi parkir daripada memilih detektor yang berbeda untuk berbagai desain jalur.

• Permintaan pembukaan hambatan
• Pemantauan kehadiran kendaraan
• Konfirmasi perjalanan
• Logika arah masuk/keluar
• Deteksi dua zona
• Generasi sinyal aliran kendaraan

Untuk deteksi arah, dua loop terpisah disejajarkan dengan jalur kendaraan dan jaraknya sekitar 1 meter.Pemasang harus memverifikasi kedua loop secara terpisah, pilih sensitivitas yang tepat, dan pilih pengaturan frekuensi yang berbeda ketika loop terdekat menciptakan gangguan.

• LED daya (Merah):Menyala untuk menunjukkan "Power ON"
• LED deteksi CH1:
  • Tetap On: Deteksi kendaraan
  • Lambat berkedip: Lingkaran sirkuit pendek atau tikungan yang tidak cukup
  • Cepat berkedip: sirkuit terbuka loop atau tikungan berlebihan
• LED deteksi CH2:
  • Tetap On: Deteksi kendaraan
  • Lambat berkedip: Lingkaran sirkuit pendek atau tikungan yang tidak cukup
  • Cepat berkedip: sirkuit terbuka loop atau tikungan berlebihan

Sensitivitas dan pengaturan frekuensi difasilitasi melalui pengaturan 7-way dan 10-way dip switch:

• 8 pengaturan sensitivitas yang berbeda tersedia melalui konfigurasi dip switch
• Dip switch 6, 7, dan 8 mengatur sensitivitas CH1 (0,8 hingga 0,015)
• Dip switch 3, 4, dan 5 kontrol sensitivitas CH2 (0,8 sampai 0,015)

Switch 1 (S1) - Pilihan fungsi loop saluran 1:

• DIP 1 & DIP 2: Peningkatan sensitivitas khusus untuk kedua trailer (kedua saluran)
• D3, D4, D5 dan Switch 2 D1, D2: Fungsi Khusus (Mode1, 2, 3 Deteksi Arah. Mode 4, 5, 6 Mode Normal)
• D6 & D7 & D8 dan Switch 2 D3 & D4 & D5: Pilihan Sensitivitas CH1 dan CH2 (Welapan Tingkat)
• D9 & D10 dan Switch2 D6, D7: Pilihan Frekuensi (20 K sampai 100 KHz)

• Ukuran memotong gulungan harus persegi panjang: panjang 1,0 sampai 2,0 meter, lebar 0,8 sampai 1,2 meter
• Hindari sudut lurus di sudut sebanyak mungkin
• Menggunakan kawat ferromagnetik untuk kumparan induksi, total panjang hingga 500 meter
• Simpan colokan produk dan soket di arah vertikal selama pemasangan

Seri detektor loop kendaraan ganda saluran JUTAI LD200/202, dilengkapi dengan fungsi pengenalan arah, sangat ideal untuk skenario masuk dan keluar saluran tunggal ketika terintegrasi dengan:

• JUTAI Kontroler satu pintu (Model: AC-11)
• Penghalang gerbang JUTAI (Model BR-110)
• Pembaca RFID jarak jauh JUTAI (Model: PUHF-9)
• Koil loop tahan suhu tinggi (Model: JTHT-11)

Pengakuan arah:Fungsi Pengakuan Arah memastikan detektor loop saluran ganda tidak memicu sinyal lagi ketika mobil melewati pembaca UHF lain,mencatat hanya catatan masuk atau keluar di sistem.

JUTAI LD-200/202 Double Channel Loop Detector juga dapat berfungsi sebagai dua detektor loop single-channel yang independen, cocok untuk tempat parkir standar satu masuk dan satu keluar.Konfigurasi ini memberikan manfaat penghematan biaya dengan mengurangi biaya perangkat keras yang terkait dengan menggunakan detektor terpisah untuk setiap fungsi.
