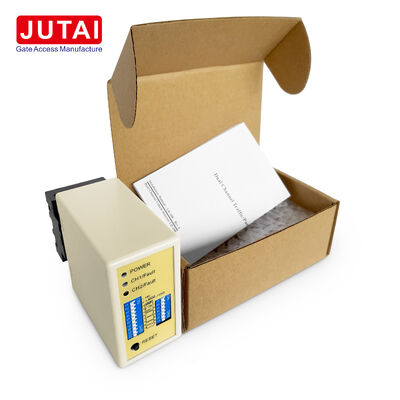

LD-200 Detektor Loop Ganda Penghalang Parkir dengan Sensitivitas 8 Tingkat dan Deteksi Arah Kendaraan

Tempat asal	Cina
Nama merek	JUTAI
Sertifikasi	CE
Nomor model	LD-200
Dokumen	LD-200.202.pdf
Kuantitas min Order	1
Harga	negotiable
Kemasan rincian	Kartun
Waktu pengiriman	5 - 8 hari kerja
Syarat-syarat pembayaran	T/T,L/C,D/A,D/P,Western Union,Paypal,Alipay
Menyediakan kemampuan	1000 Potongan Per Bulan

Detail produk

Model	LD-200 / LD-202	Masukan Lingkaran	Lingkaran CH1 + Lingkaran CH2
Rentang Frekuensi	20-100KHZ	Deteksi Arah	Didukung
Waktu Reset Otomatis	10 Menit dalam Mode Normal	Catu Daya LD-200	100-240VAC
saluran deteksi	2 saluran	Catu Daya LD-202	12-24VAC/DC
Rentang Sensitivitas	0,015% hingga 0,8%	Mode Kerja	6 Mode yang Dapat Dipilih
Tingkat sensitivitas	8 Level per Saluran	Deteksi Independen	Deteksi Independen CH1 dan CH2 Didukung
Menyoroti	Detektor loop penghalang parkir LD-200 , detektor loop ganda dengan kontrol sensitivitas , detektor loop deteksi arah kendaraan

Tinggalkan pesan

Deskripsi Produk

LD-200 Detektor Loop Ganda Penghalang Parkir

Ikhtisar Produk

LD-200 dirancang untuk instalasi penghalang parkir yang memerlukan dua loop penginderaan, sensitivitas deteksi yang dapat disesuaikan, dan informasi arah kendaraan. Detektor saluran ganda ini menerima input loop CH1 dan CH2 dalam satu unit, menjadikannya ideal untuk jalur masuk, jalur keluar, dan sistem penghalang yang menggunakan loop pendekatan dan keselamatan.

Keunggulan komisioning utama meliputi penyesuaian sensitivitas delapan langkah per saluran, mulai dari 0,015% (sensitivitas tertinggi) hingga 0,8% (sensitivitas terendah). Hal ini memungkinkan pemasang untuk mencocokkan respons detektor secara tepat dengan geometri loop dan kondisi lokasi.

Ketika loop diatur secara berurutan, LD-200 mengidentifikasi arah kendaraan berdasarkan urutan aktivasi CH1 dan CH2. Beberapa mode arah dapat dipilih melalui sakelar DIP untuk menghasilkan perilaku keberadaan atau pulsa yang diperlukan untuk pengontrol penghalang parkir yang terhubung.

Keunggulan Produk Utama

Input loop ganda dalam satu detektor

Delapan tingkat sensitivitas yang dapat dipilih per saluran

Deteksi arah menggunakan aktivasi loop berurutan

Enam mode kerja yang dapat dikonfigurasi

Rentang frekuensi yang dapat dipilih 20-100kHz

Mode keberadaan permanen atau reset otomatis

Indikasi status CH1 dan CH2 terpisah

Indikasi diagnostik loop terbuka/pendek

Spesifikasi Teknis

Parameter	Spesifikasi
Model	LD-200
Tipe Detektor	Detektor loop induktif dua saluran
Input Daya	100-240VAC
Input Loop	CH1 / CH2
Langkah Sensitivitas	8 per saluran
Sensitivitas Tertinggi	0,015%
Sensitivitas Terendah	0,8%
Frekuensi yang Dapat Dipilih	20-100kHz
Pita Frekuensi	4
Logika Operasi	6 mode
Pengenalan Arah	Ya
Mode Keberadaan Independen	Ya
Fungsi Pulsa	Ya
Reset Otomatis Normal	Sekitar 10 menit
Mode Keberadaan Permanen	Ya
Fungsi Sensitivitas Trailer	Ya
Output	Relai CH1 COM/NO; Relai CH2 COM/NO

Kontrol Sensitivitas

Setiap saluran memiliki pengaturan sensitivitas independen pada delapan tingkat: 0,015%, 0,02%, 0,04%, 0,08%, 0,12%, 0,2%, 0,5%, atau 0,8%. Fungsi peningkatan sensitivitas khusus disertakan untuk aplikasi trailer, mencegah pelepasan relai yang tidak diinginkan saat kendaraan panjang atau trailer melewati loop.

Pengenalan Arah untuk Jalur Penghalang

Menggunakan pasangan loop, detektor mengidentifikasi gerakan masuk atau keluar. Aktivasi CH1 ke CH2 mewakili satu arah, sementara CH2 ke CH1 mewakili arah sebaliknya. Berbagai mode operasi arah memungkinkan perilaku output sesuai dengan logika sistem penghalang parkir atau kontrol akses.

Aplikasi Parkir

Deteksi pendekatan dan lintasan penghalang masuk
Logika pelepasan kendaraan penghalang keluar
Jalur parkir komersial
Gerbang kendaraan perumahan
Pintu masuk kendaraan yang dikontrol tiket atau akses
Pemantauan aliran kendaraan searah

Kontrol Instalasi dan Interferensi

Untuk beberapa loop yang dipasang berdekatan, frekuensi detektor dapat diatur ke Tinggi, Sedang-Tinggi, Sedang-Rendah, atau Rendah. Menggunakan pilihan frekuensi yang berbeda pada sistem loop tetangga mengurangi interferensi crosstalk.

Indikator dan Sakelar

LED Daya (MERAH): Menyala untuk menunjukkan "Daya ON"
LED Deteksi CH1:
- Tetap Menyala: Deteksi kendaraan
- Berkedip Lambat: Sirkuit pendek loop atau lilitan tidak mencukupi
- Berkedip Cepat: Sirkuit terbuka loop atau lilitan berlebihan
LED Deteksi CH2:
- Tetap Menyala: Deteksi kendaraan
- Berkedip Lambat: Sirkuit pendek loop atau lilitan tidak mencukupi
- Berkedip Cepat: Sirkuit terbuka loop atau lilitan berlebihan

Pemilihan Sensitivitas

Penyesuaian sensitivitas dan frekuensi difasilitasi melalui pengaturan sakelar dip 7-arah dan 10-arah dengan delapan tingkat sensitivitas berbeda yang tersedia melalui konfigurasi.

Konfigurasi Sakelar

Sakelar 1 (S1) - Pemilihan Fungsi Loop Saluran 1:

DIP 1 & DIP 2: Peningkatan Sensitivitas Khusus Untuk Trailer (Kedua Saluran)
D3, D4, D5 dan Sakelar 2 D1, D2: Fungsi Khusus (Mode1, 2, 3 Deteksi Arah. Mode 4, 5, 6 Mode Normal)
D6 & D7 & D8 dan Sakelar 2 D3 & D4 & D5: Pemilihan Sensitivitas CH1 dan CH2 (Delapan Tingkat)
D9 & D10 dan Sakelar2 D6, D7: Pemilihan Frekuensi (20 K hingga 100 KHz)

Catatan Tombol Reset: LD-200 harus direset setiap kali perubahan pengaturan dilakukan pada sakelar Dip.

Panduan Instalasi

Ukuran pemotongan koil harus persegi panjang: panjang 1,0 hingga 2,0 meter, lebar 0,8 hingga 1,2 meter
Hindari sudut siku-siku sebisa mungkin
Gunakan kawat feromagnetik untuk koil induksi, panjang total hingga 500 meter
Jaga agar colokan dan soket produk dalam posisi vertikal selama instalasi

Integrasi Sistem

Seri detektor loop kendaraan saluran ganda JUTAI LD200/202 dengan fungsi pengenalan arah ideal untuk skenario masuk dan keluar saluran tunggal ketika diintegrasikan dengan:

Pengontrol satu pintu JUTAI (Model: AC-11)
Penghalang gerbang JUTAI (Model: BR-110)
Pembaca RFID jarak jauh JUTAI (Model: PUHF-9)
Koil loop tahan suhu tinggi (Model: JTHT-11)

Prinsip Kerja

Proses Masuk:

Mobil memasuki komunitas/tempat parkir, menekan dua koil loop secara bersamaan
LD-200/202 memicu pembaca UHF di pintu masuk
Pembaca UHF membaca ID kartu dan mengirim ke pengontrol melalui output Wiegand
Pengontrol memverifikasi validitas ID dan mengeluarkan sinyal relai untuk membuka penghalang gerbang
Mobil masuk, lengan penghalang turun secara otomatis
LD-100/102 memberikan fungsi keselamatan dan anti-menghancurkan

Proses Keluar:

Mobil keluar dari komunitas/tempat parkir, melewati pembaca UHF di dalam
LD-200/LD-202 memicu pembaca UHF untuk membaca kartu dan mengirim ID ke pengontrol
Pengontrol memverifikasi validitas ID dan mengeluarkan sinyal relai untuk membuka penghalang gerbang
Mobil keluar, lengan penghalang turun secara otomatis
LD-100/102 memberikan fungsi keselamatan dan anti-menghancurkan

Pengenalan Arah

Fungsi Pengenalan Arah memastikan detektor loop saluran ganda tidak memicu sinyal lagi saat mobil melewati pembaca UHF lain, hanya merekam catatan masuk atau keluar dalam sistem.

Mode Operasi Independen

Detektor Loop Saluran Ganda JUTAI LD-200/202 juga dapat berfungsi sebagai dua detektor loop saluran tunggal independen, cocok untuk tempat parkir satu-masuk dan satu-keluar standar. Konfigurasi ini memberikan manfaat penghematan biaya dengan mengurangi biaya perangkat keras yang terkait dengan penggunaan detektor terpisah untuk setiap fungsi.
