CG15-8L12 Tirai Pengaman Pintu Industri dengan Deteksi Inframerah 8-Sinar, Jangkauan 12m & Perlindungan IP67 untuk Pintu Berkecepatan Tinggi

JUTAI CG15-8L12 adalah pintu pabrik kompak penghalang keamanan optoelectronic dirancang untuk pintu roll cepat, pintu garasi, pintu penyimpanan dingin, pintu bagian,jendela rol dan pintu dermaga pengisian.

Ini menggunakan sistem deteksi inframerah 8 sinar dikombinasikan dengan teknologi deteksi silang untuk membentuk kisi pelindung yang lebih luas di pintu.pejalan kaki atau rintangan lainnya mengganggu grid inframerah, penerima segera mengubah status output relay dan mengirim sinyal keamanan ke pengontrol pintu.

CG15-8L12 sangat cocok untuk proyek yang membutuhkan sensor keamanan gaya Grid Mini yang kompak.Ini memberikan solusi alternatif untuk pabrik pintu fasilitas manufaktur dan integrator sistem mencari profil ramping, sensor perlindungan pintu jarak jauh dan tahan cuaca.

Tidak seperti sistem sel foto sinar paralel dasar, CG15-8L12 menggabungkan sinar inframerah horizontal dan melintasi untuk menciptakan kisi deteksi pelindung yang lebih padat.

Desain ini membantu mengurangi area buta antara titik optik individu dan meningkatkan deteksi kehadiran di seluruh bukaan pintu fasilitas manufaktur.

Transmitter dan receiver mendukung jarak deteksi maksimum hingga 12 meter, membuat sensor cocok untuk pintu fasilitas manufaktur yang luas,pintu masuk gudang dan bukaan dermaga pemuatan besar.

Rumah aluminium ramping dapat dipasang di dalam rel pintu atau di luar pada bingkai pintu. Struktur kompaknya cocok untuk aplikasi di mana ruang instalasi terbatas.

Sensor mendukung dua mode operasi:

Mode Normal:
Setiap sinar inframerah terganggu segera mengubah output keselamatan.

Mode menyembunyikan:
Gangguan tetap yang disebabkan oleh rel pintu atau struktur pintu dapat disembunyikan selama pengaturan, memungkinkan area deteksi yang tersisa untuk terus beroperasi secara normal.

Fungsi ini sangat berguna ketika tirai cahaya dipasang di dalam rel panduan pintu fasilitas manufaktur.

Rumah IP67 membantu melindungi komponen optik dan elektronik internal dari debu, kelembaban dan paparan air.

Ini cocok untuk pintu fasilitas manufaktur, gudang lembab, pintu masuk penyimpanan dingin dan aplikasi akses luar ruangan.

Profil paduan aluminium tipis memberikan kekuatan mekanik, ketahanan korosi dan stabilitas jangka panjang dalam lingkungan industri yang menuntut.

Penerima menyediakan kontak relay NO, NC dan COM, memungkinkan koneksi mudah dengan:

• Kontroler pintu roll cepat
• Pengontrol pintu garasi
• Kontroler rol shutter
• Sistem PLC
• Peralatan kontrol akses
• Sirkuit relay keamanan

Penghalang keamanan optoelektronik terdiri dari satu pemancar inframerah dan satu penerima yang dipasang di sisi yang berlawanan dari bukaan pintu.

Transmitter memancarkan beberapa sinar inframerah ke arah penerima. Teknologi deteksi silang menciptakan jalur deteksi diagonal tambahan antara titik optik,membentuk area perlindungan gaya grid.

Ketika semua sinar diterima dengan benar, relay tetap dalam kondisi operasi normal.

Ketika forklift, kendaraan, pejalan kaki atau benda mengganggu grid deteksi, penerima mengubah output relay dan mengirim sinyal ke pengontrol pintu fasilitas manufaktur.Kontroler kemudian bisa berhenti, membuka kembali atau mencegah pintu ditutup, tergantung pada logika pintu yang diprogram.

Dalam Mode Normal, gangguan setiap sinar inframerah aktif menghasilkan sinyal output.

Mode ini direkomendasikan untuk pemasangan luar bingkai pintu dan aplikasi di mana seluruh area sensing harus tetap aktif.

Aplikasi khas meliputi:

• Pintu PVC berkecepatan tinggi
• Pintu garasi
• Pintu atas bagian
• Pintu jendela rol
• Pintu masuk gudang
• Pintu dermaga pengisian

Mode Penyamaran dirancang untuk: Ketika tirai cahaya dipasang di dalam rel panduan pintu,situasi di mana tubuh pintu turun dan memblokir sinar inframerah dari atas ke bawah dianggap normal dan tidak memicu relayJika suatu benda memblokir radiasi inframerah selain yang diblokir oleh pintu, fungsi anti-pemobokan keamanan akan diaktifkan untuk membuka pintu

Mendeteksi forklift, kendaraan, pejalan kaki dan barang sebelum atau selama penutupan pintu, membantu pengontrol pintu menghentikan atau membuka kembali pintu.

Memberikan deteksi keamanan pintu tambahan untuk sistem pintu garasi perumahan, komersial dan bawah tanah.

Rumah aluminium IP67 cocok untuk lingkungan lembab, dingin dan condensation-rawan yang umumnya ditemukan di sekitar gudang pendingin.

Memberikan grid deteksi inframerah perlindungan di sekitar area loading logistik dan pintu masuk docking gudang.

Dapat dipasang di sepanjang bingkai pintu atau rel panduan untuk memantau area penutupan pintu bagian atas.

Memberikan deteksi kehadiran untuk sistem pintu rol industri dan komersial.

• Compact Grid Sensor pintu pabrik gaya mini
• Jaringan inframerah deteksi silang 8-beam
• Deteksi jarak jauh hingga 12m
• Profil aluminium tipis 1500 mm
• Mode operasi normal dan menyembunyikan
• Cocok untuk pemasangan rel internal atau rangka eksternal
• Konstruksi tahan debu dan tahan air IP67
• Output relay NO, NC dan COM
• Tanggapan deteksi 30ms cepat
• Cocok untuk kendaraan, forklift dan deteksi pejalan kaki
• Integrasi mudah dengan pengontrol pintu pabrik
• OEM dan ODM kustomisasi tersedia

CG15-8L12 dirancang untuk proyek pintu fasilitas manufaktur yang biasanya menggunakan sensor penghalang keamanan jaringan kompak atau mini optoelectronic.

Profilnya yang ramping, deteksi optik yang bersilang, fungsi menyembunyikan dan output relay membuatnya cocok untuk proyek penggantian,produksi pintu baru dan fasilitas manufaktur khusus sistem keamanan pintu.

Kompatibilitas dengan pengontrol yang ada, definisi kabel, logika output dan dimensi instalasi harus dikonfirmasi sebelum mengganti merek atau model lain.

Menginstal pemancar dan penerima secara vertikal di sisi yang berlawanan dari bukaan pintu.

Pastikan bahwa:

• Kedua profil dipasang pada ketinggian yang sama.
• Permukaan optik saling menghadap.
• Profilnya sejajar dan tidak bengkok.
• Permukaan instalasi kaku dan tahan getaran.
• Kabel daya dan sinyal dipisahkan dari kabel motor dan inverter.
• Logika output relay dikonfirmasi sebelum terhubung ke pengontrol pintu.
• Mode menyembunyikan dikonfigurasi hanya setelah sensor selaras dengan benar.
• Area deteksi lengkap diuji sebelum pintu dimasukkan ke dalam layanan.

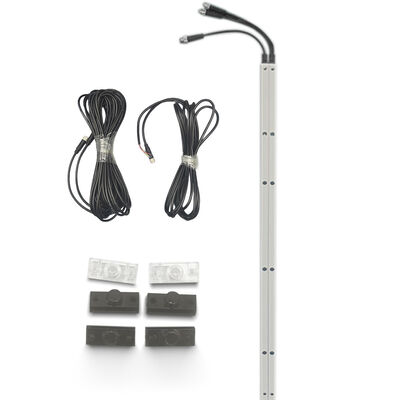

• 1 × Infrared Transmitter
• 1 × Infrared Receiver
• Kabel Koneksi
• Aksesoris Pemasangan
• Instruksi Pemasangan
