Sensor Keamanan Mini JUTAI CG15-8L12 8 Sinar Grid dengan Jangkauan Deteksi 12m dan Perlindungan IP67 untuk Pintu Industri

JUTAI CG15-8L12 adalah sistem pintu masuk pabrik yang hemat ruang, penghalang keselamatan fotolistrik yang dirancang untuk pintu gulung cepat, pintu garasi, pintu penyimpanan dingin, pintu sectional, penutup rol, dan pintu dok pemuatan.

Menggunakan sistem deteksi inframerah 8-sinar yang dikombinasikan dengan teknologi deteksi silang untuk membentuk kisi pelindung yang lebih luas di seluruh bukaan pintu. Ketika kendaraan, forklift, pejalan kaki, atau rintangan lain mengganggu kisi inframerah, penerima segera mengubah status keluaran relai dan mengirimkan sinyal keselamatan ke pengontrol pintu.

CG15-8L12 sangat cocok untuk proyek yang membutuhkan sensor keselamatan gaya Grid Mini yang hemat ruang. Ini menyediakan solusi alternatif bagi produsen sistem pintu masuk pabrik dan integrator sistem yang mencari sensor perlindungan pintu profil ramping, jarak jauh, dan tahan cuaca.

Berbeda dengan sistem fotocell sinar paralel dasar, CG15-8L12 menggabungkan sinar inframerah horizontal dan bersilangan untuk menciptakan kisi deteksi pelindung yang lebih padat.

Desain ini membantu mengurangi area buta di antara titik optik individu dan meningkatkan penginderaan objek di seluruh bukaan sistem pintu masuk pabrik.

Pemancar dan penerima mendukung jarak deteksi maksimum hingga 12 meter, membuat sensor cocok untuk sistem pintu masuk pabrik yang lebar, pintu masuk gudang, dan bukaan dok pemuatan yang besar.

Rumah aluminium ramping dapat dipasang di dalam rel pintu atau di luar pada rangka pintu. Struktur hemat ruangnya cocok untuk aplikasi di mana ruang pemasangan terbatas.

Sensor mendukung dua mode operasi:

Mode Normal:
Setiap sinar inframerah yang terganggu segera mengubah keluaran keselamatan.

Mode Tersembunyi:
Rintangan tetap yang disebabkan oleh rel pintu atau struktur pintu dapat disembunyikan selama pengaturan, memungkinkan area deteksi yang tersisa untuk terus beroperasi secara normal.

Fungsi ini sangat berguna ketika tirai cahaya dipasang di dalam rel pemandu sistem pintu masuk pabrik.

Rumah berperingkat IP67 membantu melindungi komponen optik dan elektronik internal terhadap debu, kelembaban, dan paparan air.

Cocok untuk sistem pintu masuk pabrik, gudang lembab, pintu masuk penyimpanan dingin, dan aplikasi akses luar ruangan.

Profil paduan aluminium ramping memberikan kekuatan mekanik, ketahanan korosi, dan stabilitas jangka panjang di lingkungan industri yang menuntut.

Penerima menyediakan kontak relai NO, NC, dan COM, memungkinkan koneksi yang mudah dengan:

• Pengontrol pintu gulung cepat
• Pengontrol pintu garasi
• Pengontrol penutup rol
• Sistem PLC
• Peralatan kontrol akses
• Sirkuit relai keselamatan

Spesifikasi Teknis

Penghalang keselamatan fotolistrik terdiri dari satu pemancar inframerah dan satu penerima yang dipasang di sisi berlawanan dari bukaan pintu.

Pemancar memancarkan banyak sinar inframerah ke arah penerima. Teknologi deteksi silang menciptakan jalur deteksi diagonal tambahan di antara titik-titik optik, membentuk area pelindung bergaya kisi.

Ketika semua sinar diterima dengan benar, relai tetap dalam keadaan operasi normalnya.

Ketika forklift, kendaraan, pejalan kaki, atau objek mengganggu kisi deteksi, penerima mengubah keluaran relai dan mengirimkan sinyal ke pengontrol sistem pintu masuk pabrik. Pengontrol kemudian dapat menghentikan, membuka kembali, atau mencegah pintu menutup, tergantung pada logika pintu yang diprogram.

Dalam Mode Normal, gangguan pada sinar inframerah aktif apa pun menghasilkan sinyal keluaran.

Mode ini direkomendasikan untuk pemasangan bingkai pintu eksternal dan aplikasi di mana area penginderaan lengkap harus tetap aktif.

Aplikasi umum meliputi:

• Pintu PVC berkecepatan tinggi
• Pintu garasi
• Pintu atas sectional
• Pintu penutup rol
• Pintu masuk gudang
• Pintu dok pemuatan

Mode Tersembunyi dirancang untuk: Ketika tirai cahaya dipasang di dalam rel pemandu pintu, situasi di mana badan pintu turun dan menghalangi sinar inframerah dari atas ke bawah dianggap sebagai mode normal dan tidak memicu relai; Ketika objek menghalangi radiasi inframerah selain yang dihalangi oleh pintu, fungsi anti pecah keselamatan dipicu untuk membuka pintu

Mendeteksi forklift, kendaraan, pejalan kaki, dan barang sebelum atau selama penutupan pintu, membantu pengontrol pintu menghentikan atau membuka kembali pintu.

Memberikan deteksi keselamatan tambahan di pintu masuk untuk sistem pintu garasi residensial, komersial, dan bawah tanah.

Rumah aluminium IP67 cocok untuk lingkungan lembab, dingin, dan rentan kondensasi yang umum ditemukan di sekitar gudang berpendingin.

Menyediakan kisi deteksi inframerah pelindung di sekitar area pemuatan logistik dan pintu masuk dok gudang.

Dapat dipasang di sepanjang bingkai pintu atau rel pemandu untuk memantau area penutupan pintu atas sectional.

Menyediakan penginderaan objek untuk sistem pintu penutup rol industri dan komersial.

• Sensor sistem pintu masuk pabrik gaya Grid Mini hemat ruang
• Kisi inframerah deteksi silang 8-sinar
• Deteksi jarak jauh hingga 12m
• Profil aluminium ramping 1500mm
• Mode operasi Normal dan Tersembunyi
• Cocok untuk pemasangan rel internal atau bingkai eksternal
• Konstruksi tahan debu dan tahan air IP67
• Keluaran relai NO, NC, dan COM
• Respons deteksi cepat 30ms
• Cocok untuk deteksi kendaraan, forklift, dan pejalan kaki
• Integrasi mudah dengan pengontrol sistem pintu masuk pabrik
• Kustomisasi OEM dan ODM tersedia

CG15-8L12 dirancang untuk proyek sistem pintu masuk pabrik yang biasanya menggunakan sensor penghalang keselamatan fotolistrik gaya kisi atau mini yang hemat ruang.

Profilnya yang ramping, deteksi sinar bersilangan, fungsi tersembunyi, dan keluaran relai membuatnya cocok untuk proyek penggantian, produksi pintu baru, dan sistem keselamatan sistem pintu masuk pabrik yang disesuaikan.

Kompatibilitas dengan pengontrol yang ada, definisi kabel, logika keluaran, dan dimensi pemasangan harus dikonfirmasi sebelum mengganti merek atau model lain.

Pasang pemancar dan penerima secara vertikal di sisi berlawanan dari bukaan pintu.

Pastikan bahwa:

• Kedua profil dipasang pada ketinggian yang sama.
• Permukaan optik saling berhadapan.
• Profil sejajar dan tidak terpelintir.
• Permukaan pemasangan kaku dan tahan getaran.
• Kabel daya dan sinyal dipisahkan dari kabel motor dan inverter.
• Logika keluaran relai dikonfirmasi sebelum dihubungkan ke pengontrol pintu.
• Mode Tersembunyi dikonfigurasi hanya setelah sensor disejajarkan dengan benar.
• Area deteksi lengkap diuji sebelum pintu digunakan.

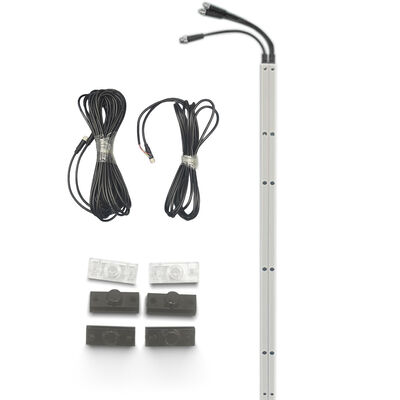

• 1 × Pemancar Inframerah
• 1 × Penerima Inframerah
• Kabel Koneksi
• Aksesori Pemasangan
• Instruksi Pemasangan
