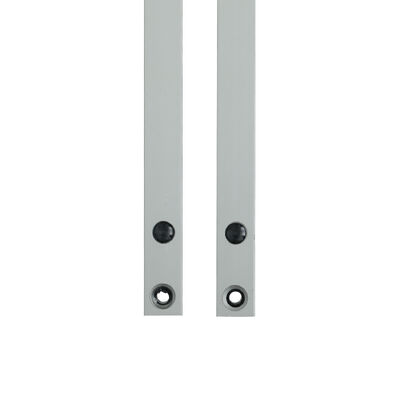

Sensor Keamanan Multi-Beam untuk Sistem Pintu dengan Output NO/NC & Respon Cepat

Spesifikasi inti (Tabel parameter rinci)

Keuntungan Utama (Titik yang Jelas dan Bertujuan)

1. Deteksi multi-Beam Full-Coverage

• Grid cahaya 8-balok menghilangkan titik buta keamanan di seluruh ketinggian pembukaan pintu (1729mm), memastikan tidak ada deteksi benda kecil, tangan, atau anggota tubuh yang tidak terdeteksi.
• Distribusi balok padat beradaptasi dengan operasi dinamis sistem pintu, memberikan perlindungan anti-pinch di sekitar.

2. Output NO/NC yang dapat dikonfigurasi

• Output NO default memenuhi persyaratan sistem kontrol pintu standar; output NC dapat dikonfigurasi melalui operasi sederhana.
• Peralihan mode output yang fleksibel memungkinkan integrasi yang mulus dengan berbagai panel kontrol pintu dan relay keamanan, meningkatkan kompatibilitas.

3. Tanggapan Cepat untuk Keamanan Pintu

• Segera memicu tindakan keamanan (membelokkan pintu/berhenti) pada gangguan sinar, sesuai dengan operasi cepat pintu kecepatan tinggi dan jendela rol.
• Menghilangkan keterlambatan keamanan dalam skenario pintu lalu lintas tinggi, secara efektif menghindari kecelakaan mencubit.

4. Kinerja yang Rugged & andal

• Perlindungan IP67 tahan debu, percikan air, dan pencelupan sementara, cocok untuk instalasi pintu dalam ruangan / luar ruangan dan lingkungan industri yang keras.
• Perumahan paduan aluminium tahan korosi, keausan mekanis, dan getaran, memastikan stabilitas jangka panjang untuk operasi pintu yang sering.

5. Mode kosong untuk mencegah alarm palsu

• Memblokir saluran pertama dari kisi cahaya tidak memicu respons keamanan, beradaptasi dengan struktur celah pintu dan pemblokiran sinar berurutan selama penutupan normal.
• Menghindari gangguan pintu yang tidak perlu sementara mempertahankan perlindungan penuh terhadap gangguan yang tidak diinginkan.

Panduan kabel (Tabel standar dengan catatan)

Peringatan yang Kritis

• Jangan menghubungkan terminal NO/NC (kabel hijau/kuning penerima) ke terminal positif catu daya, hal ini akan merusak relay optik secara permanen.

Langkah-langkah aktivasi NC Output & Blanking Mode

1. Selesaikan kabel sesuai Panduan kabel dan konfirmasi tidak ada kesalahan koneksi.
2. Daya pada sensor (pastikan catu daya memenuhi persyaratan DC12-24V).
3. Dalam waktu 1 menit setelah menyalakan, sentuh kabel Hijau penerima (NO output) ke kawat Hitam (GND) lima kali berturut-turut.
4. Perhatikan penerima lampu merah berkedip dengan cepat ini menunjukkan aktivasi yang berhasil: kabel kuning beralih ke mode NC, dan Mode Blanking diaktifkan.

Skenario Aplikasi (Daftar Target)

• Pintu cepat industri (tumbuhan manufaktur, pusat logistik)
• Pintu jendela rol (lager, toko ritel, bangunan komersial)
• Pintu otomatis (bangunan kantor, pusat perbelanjaan, bengkel industri)
• Pintu gudang dingin ( gudang pendingin, ruang pembekuan)
• Pintu garasi (fasilitas parkir perumahan, komersial)

Penanganan Masalah (Tabel Solusi Masalah Komprehensif)

Peringatan Penggunaan dan Pemeliharaan (Pengingat Kunci)

• Jauhkan kabel dari konduktor tegangan tinggi/arus tinggi, mesin pintu, dan jalur forklift untuk menghindari gangguan, ekstrusi, atau kerusakan.
• Bersihkan lensa pemancar dan penerima secara teratur dengan kain kering dan lembut untuk menghilangkan debu, noda minyak, atau kondensasi. Lensa kotor akan mempengaruhi akurasi deteksi.
• Jangan membengkokkan, memutar, atau menarik sensor atau kabel dengan kuat; hindari menggores casing paduan aluminium atau lensa inframerah.
• Hindari sinar matahari langsung atau sumber cahaya inframerah lainnya dari bersinar pada penerima (menghindari pemicu palsu atau kegagalan deteksi).
• Pastikan pintu atau penghalang yang digunakan untuk Mode Blanking memenuhi persyaratan jarak blokir berkelanjutan minimum.
• Uji secara berkala fungsi anti-pinch dan mode output untuk memastikan sensor bekerja normal dengan sistem pintu.
