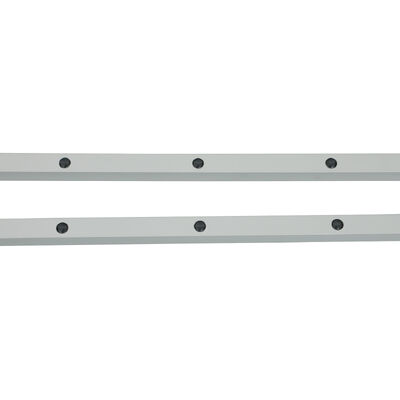

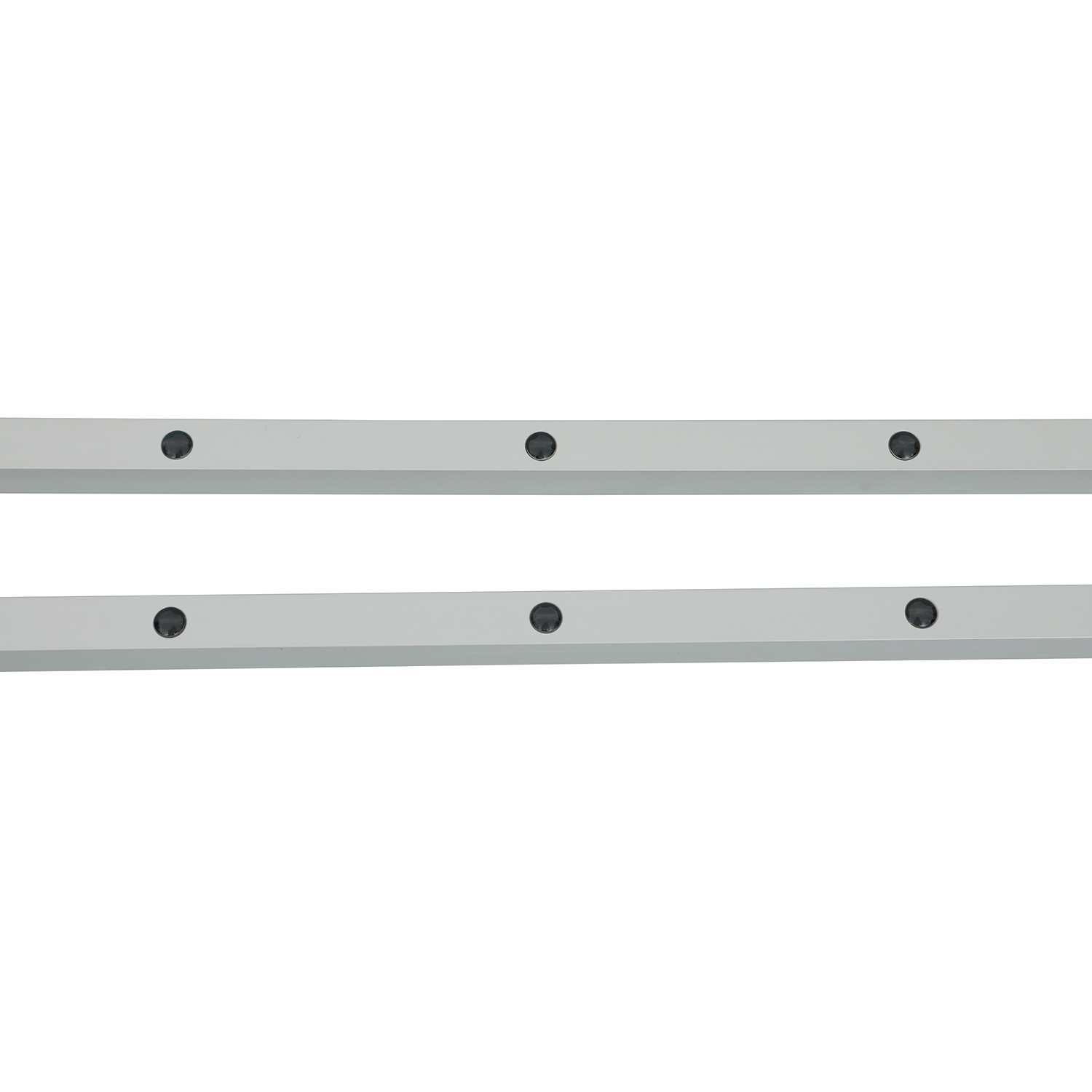

Penghalang Perlindungan Inframerah untuk Pintu Industri dengan Panjang yang Dapat Disesuaikan 500-2500mm

  • Infrared Protection Barrier for Industrial Doors with Adjustable 500-2500mm Length
  • Infrared Protection Barrier for Industrial Doors with Adjustable 500-2500mm Length
Tempat asal Cina
Nama merek JUTAI
Sertifikasi CE
Nomor model CL20-8L
Dokumen CL05-8L User Manual.pdf
Kuantitas min Order 1
Harga negotiable
Kemasan rincian Kartun
Waktu pengiriman 5 - 8 hari kerja
Syarat-syarat pembayaran T/T,L/C,D/A,D/P,Western Union,Paypal,MoneyGram,Alipay
Menyediakan kemampuan 1000 buah per bulan

Hubungi saya untuk sampel gratis dan kupon.

Ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

skype: sales10@aixton.com

Jika Anda memiliki masalah, kami menyediakan 24 jam bantuan online.

x
Detail produk
Peringkat IP IP67 Fungsi Kosong
Jarak penginderaan 8m Bahan Paduan Aluminium
Fitur Tahan korosi Tegangan Listrik DC12-24V
Suhu Operasional -20 ~ 60 ℃ Operasi Saat Ini < 50mA
Keluaran Tidak/Tidak, COM Arus kerja <20mA@DC12V-24V
Spesifikasi 2000*21*15mm
Menyoroti

Penghalang Perlindungan Inframerah untuk Pintu Industri

,

Penghalang Perlindungan Inframerah yang Dapat Disesuaikan 500-2500mm
Tinggalkan pesan
Deskripsi Produk



Deskripsi Produk


Penghalang Perlindungan Inframerah untuk Pintu Industri dengan Panjang yang Dapat Disesuaikan 500-2500mm 0

Penghalang perlindungan inframerah untuk pintu industri dengan panjang 500-2500mm yang dapat disesuaikan

JUTAI CL Series Infrared Protection Barrier adalah solusi keamanan profesional yang disesuaikan untuk pintu industri, menawarkan panjang yang dapat disesuaikan dari 500mm hingga 2500mm untuk sesuai dengan berbagai ukuran pintu.Ini membentuk kisi cahaya tak terlihat antara pemancar dan penerimaDengan perlindungan IP67 dan rumah paduan aluminium, pintu ini dapat digunakan untuk memutar kembali atau berhenti saat personel/objek mengganggu.memberikan kinerja yang dapat diandalkan dalam kondisi yang sulit.

Spesifikasi inti (Tabel Parameter)

Parameter Spesifikasi
Seri Model CL05, CL10, CL15, CL20, CL25 (dengan akhiran -8L)
Rentang Panjang yang Bisa Disesuaikan 500mm, 1000mm, 1500mm, 2000mm, 2500mm (tergantung model)
Jumlah Sel Foto 8 balok
Ketinggian perlindungan maksimum 1729mm (referensi CL20-8L)
Tegangan Kerja DC12-24V
Arus kerja Transmitter: < 65mA @ DC12V; Penerima: < 20mA @ DC12V
Konfigurasi output Output relay NO/NC (default NO, dapat dikonfigurasi ke NC); terminal COM termasuk
Peringkat Perlindungan IP67 (tahan debu + tahan air)
Bahan perumahan Paduan aluminium
Jangkauan operasi (Pembawa ke Penerima) 1-8m
Panjang Kabel Pengirim: 8m; Penerima: 4m
Jenis konektor Transmitter: 5-pole M8 laki-laki; Penerima: 4-pole M8 laki-laki
Suhu operasi -20°C ~ +60°C
Fungsi Utama Pintu industri anti-pinch + Blanking Mode (saluran pertama non-trigger)
Indikator Status LED Transmitter: Biru tetap (normal); Merah berkedip cepat (tegangan < 9V atau > 28V)

Penerima: Merah tetap (diblokir); Biru tetap (dibuka); Biru berkedip (kesalahan selaras)
Ukuran lubang instalasi (Unit: mm) 14, 29, 75, 80, 175, 19.7, 21.4, 259

Keuntungan Utama (Pengertian yang Jelas)

1. 500-2500mm Panjang disesuaikan

  • Pilihan panjang yang berbeda mencakup pintu akses kecil (500 mm) hingga pintu industri yang sangat besar (2500 mm), yang dapat disesuaikan dengan berbagai ukuran pintu industri.
  • Tidak ada modifikasi tambahan yang diperlukan. Pemilihan langsung model yang cocok untuk pembukaan pintu yang berbeda.

2. Perlindungan Pintu Industri Bertujuan

  • Grid cahaya 8-beam menghilangkan titik buta keamanan, mendeteksi tangan, anggota tubuh, atau benda untuk mencegah mencubit / menghancurkan.
  • Mode Blanking beradaptasi dengan celah pintu industri, menghindari alarm palsu selama penutupan normal.

3. Karat & Resilien Lingkungan

  • Perlindungan IP67 tahan debu, percikan air, dan kondisi industri yang keras, cocok untuk digunakan di dalam ruangan.
  • Rumah paduan aluminium tahan korosi dan keausan mekanis, memastikan keandalan jangka panjang.

4. Mudah Instalasi & Operasi

  • Kabel yang dikodekan warna menyederhanakan koneksi ke sistem kontrol pintu industri (detail di Panduan Kabel).
  • Bracket pemasangan yang dapat disesuaikan cocok dengan berbagai bingkai pintu; indikator LED intuitif memungkinkan pemecahan masalah yang cepat.

Panduan Pengkabelan (Tabel Standar)

komponen Warna kawat Fungsi Catatan
Transmitter Merah DC12-24V Power Supply Positif Sambungkan ke catu daya yang stabil
Transmitter Hitam Tanah (GND) Sambungkan ke terminal daya negatif
Transmitter Hijau/kuning/putih Reservasi Tidak diperlukan koneksi untuk penggunaan dasar
Penerima Merah DC12-24V Power Supply Positif Sama seperti daya pemancar
Penerima Hitam Tanah (GND) Tanah bersama dengan pemancar
Penerima Hijau NO/NC Output (default NO) Sambungkan ke input sinyal keamanan sistem kontrol pintu
Penerima Kuning NC yang dapat dikonfigurasi Aktifkan melalui pengaturan Mode Blanking
Penerima Putih COM (Terminal Umum) Terminal pencocokan untuk output NO/NC

Peringatan yang Kritis

  • Jangan menghubungkan terminal NO/NC ke catu daya positif, ini akan merusak relay optik.

Langkah-langkah Aktifkan Mode Blanking

  1. Kabel lengkap dan daya pada perangkat.
  2. Dalam waktu 1 menit setelah menyalakan, sentuh kawat hijau penerima ke GND (kawat hitam) lima kali.
  3. Penerima lampu merah berkedip untuk mengkonfirmasi aktivasi: kabel kuning beralih ke mode NC, Mode Blanking diaktifkan.

Model & Length Matching (Tabel)

Model Panjang Jenis Pintu Industri Target
CL05-8L 500 mm Pintu akses kecil, pintu utilitas
CL10-8L 1000 mm Pintu penutup gulung menengah, pintu garasi
CL15-8L 1500 mm Pintu bagian gudang, pintu pusat logistik
CL20-8L 2000 mm Pintu cepat industri besar, pintu penyimpanan dingin
CL25-8L 2500mm Pintu dermaga muat yang sangat besar, pintu industri tugas berat

Penyelesaian Masalah (Tabel Solusi Masalah)

Gejala Salah Solusi
Lampu biru penerima berkedip (hidup) Emitter dan receiver untuk penyelarasan paralel
Lampu merah pemancar berkedip cepat Stabilkan catu daya ke DC12-24V (hindari <9V atau >28V)
Tidak ada tindakan anti-pinch (perangkat normal) Periksa kembali kabel terhadap panduan untuk memperbaiki kesalahan koneksi
Tidak dapat masuk ke Mode Blanking 1. Perbaiki pintu penyegelan untuk mencegah kebocoran cahaya

2. puing-puing yang jelas menghalangi balok paling bawah

3. Pastikan pintu / penghalang memenuhi jarak blokir berkelanjutan minimum

Peringatan Penggunaan dan Pemeliharaan (Pengingat Kunci)

  • Jauhkan kabel dari konduktor tegangan tinggi dan mesin pintu agar tidak rusak.
  • Bersihkan lensa emitter/receiver secara teratur dengan kain kering dan lembut untuk menghilangkan debu/kotoran.
  • Jangan membengkokkan / memutar perangkat atau kabel; hindari menggores lensa inframerah.
  • Hindari sinar matahari langsung atau sumber cahaya inframerah dari bersinar pada penerima.
  • Memastikan objek Mode Blanking memenuhi persyaratan jarak blokir berkelanjutan minimum.
Untuk dukungan teknis atau pertanyaan massal, kunjungi:https://www.accesssecuritysolution.com/
