Sistem kisi lampu keamanan untuk pintu otomatis dengan casing aluminium tahan air

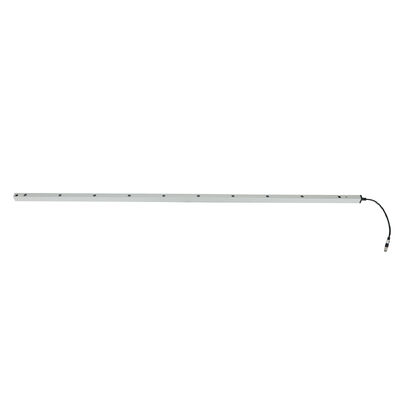

  • Safety Light Grid System for Automatic Doors with Waterproof Aluminum Housing
  • Safety Light Grid System for Automatic Doors with Waterproof Aluminum Housing
Tempat asal Cina
Nama merek JUTAI
Sertifikasi CE
Nomor model CL20-8L
Dokumen CL05-8L User Manual.pdf
Kuantitas min Order 1
Harga negotiable
Kemasan rincian Kartun
Waktu pengiriman 5 - 8 hari kerja
Syarat-syarat pembayaran T/T,L/C,D/A,D/P,Western Union,Paypal,MoneyGram,Alipay
Menyediakan kemampuan 1000 buah per bulan

Hubungi saya untuk sampel gratis dan kupon.

Ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

skype: sales10@aixton.com

Jika Anda memiliki masalah, kami menyediakan 24 jam bantuan online.

x
Detail produk
Peringkat IP IP67 Fungsi Kosong
Jarak penginderaan 8m Bahan Paduan Aluminium
Fitur Tahan korosi Tegangan Listrik DC12-24V
Suhu Operasional -20 ~ 60 ℃ Operasi Saat Ini < 50mA
Keluaran Tidak/Tidak, COM Arus kerja <20mA@DC12V-24V
Spesifikasi 2000*21*15mm
Menyoroti

Sistem Garis Lampu Keamanan Pintu Otomatis

,

Sistem kisi lampu keamanan rumah aluminium

,

Sistem kisi cahaya keamanan tahan air
Tinggalkan pesan
Deskripsi Produk



Deskripsi Produk

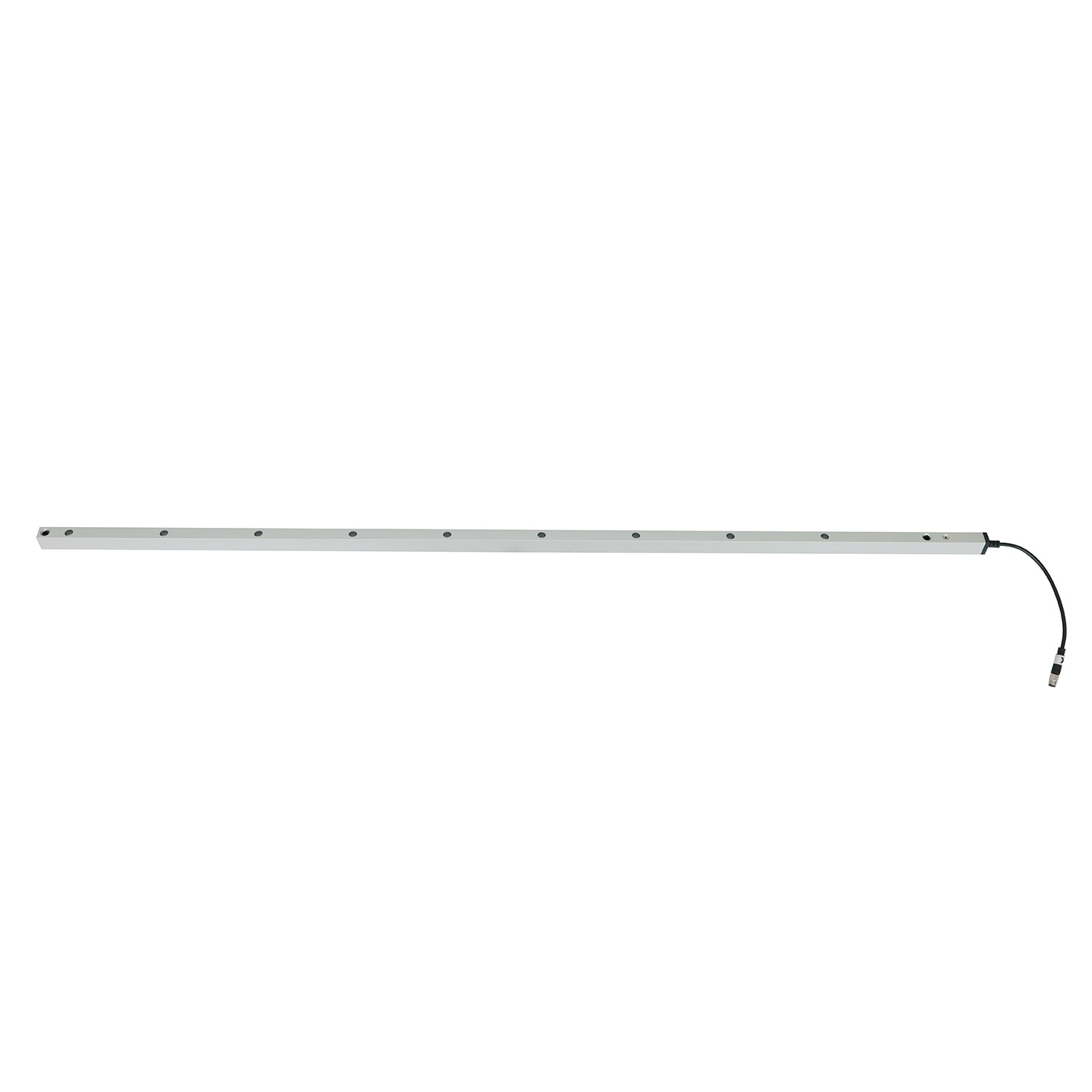

Sistem kisi lampu keamanan untuk pintu otomatis dengan casing aluminium tahan air 0


Sistem Kisi Cahaya Keselamatan untuk Pintu Otomatis dengan Rumah Aluminium Tahan Air

Sistem Kisi Cahaya Keselamatan JUTAI CL20-8L adalah solusi pelindung profesional yang dirancang untuk pintu otomatis, menampilkan rumah aluminium tahan air dan perlindungan IP67. Sistem ini membentuk kisi cahaya tak kasat mata 8-balok antara pemancar dan penerima, langsung memicu pembalikan pintu atau berhenti ketika personel, benda, atau peralatan masuk—secara efektif mencegah kecelakaan terjepit, tertimpa, atau tabrakan di lingkungan industri dan komersial.

Spesifikasi Inti (Tabel Parameter)

Parameter Spesifikasi
Model CL20-8L
Jenis Produk Sistem kisi cahaya keselamatan (tirai cahaya keselamatan)
Tegangan Kerja DC12-24V
Arus Kerja Pemancar: <65mA @DC12V; Penerima: <20mA @DC12V
Konfigurasi Output Output relay NO/NC (default NO, dapat dikonfigurasi ke NC); Terminal COM disertakan
Peringkat Perlindungan IP67 (tahan debu + tahan air)
Material Rumah Paduan aluminium (tahan air, tahan korosi)
Jangkauan Operasi (Pemancar ke Penerima) 1-8m
Tinggi Perlindungan Maksimum 1729mm
Jumlah Sel Foto 8 balok
Panjang Kabel Pemancar: 8m; Penerima: 4m
Jenis Konektor Pemancar: Konektor jantan M8 5-pin; Penerima: Konektor jantan M8 5-pin
Suhu Operasi -20°C ~ +60°C
Fungsi Utama Perlindungan anti-jepit pintu otomatis + Mode Blanking (anti-alarm palsu)
Indikator Status LED Pemancar: Biru stabil (operasi normal); Merah berkedip cepat (tegangan <9V or>28V)

Penerima: Merah stabil (benda/personel terhalang); Biru stabil (tidak ada halangan); Biru berkedip (pertama kali dinyalakan, salah sejajar)
Dimensi Lubang Pemasangan (Satuan: mm) 14, 29, 75, 80, 175, 19.7, 21.4, 259

Keunggulan Utama (Poin Jelas)

1. Rumah Aluminium Tahan Air

  • Konstruksi paduan aluminium memastikan daya tahan, ketahanan korosi, dan tahan air yang efektif, dipasangkan dengan peringkat IP67.
  • Tahan terhadap hujan, debu, dan kelembapan, cocok untuk pintu otomatis yang dipasang di luar ruangan atau lingkungan industri yang lembap.

2. Perlindungan Pintu Otomatis yang Ditargetkan

  • Kisi cahaya 8-balok mencakup tinggi bukaan pintu penuh (1729mm), menghilangkan titik buta keselamatan dan mencegah terjepitnya tangan, anggota badan, atau benda.
  • Respons instan terhadap gangguan balok, cocok dengan kecepatan operasional pintu otomatis untuk menghindari kelambatan keselamatan.

3. Mode Blanking untuk Pencegahan Alarm Palsu

  • Memblokir saluran pertama tidak memicu respons keselamatan, beradaptasi dengan struktur celah pintu otomatis.
  • Menghindari pembalikan pintu yang tidak perlu selama penutupan normal sambil mempertahankan perlindungan terhadap gangguan yang tidak diinginkan.

4. Pemasangan & Pengoperasian yang Mudah

  • Kabel berkode warna menyederhanakan koneksi ke sistem kontrol pintu otomatis (detail dalam Panduan Pengkabelan).
  • Braket pemasangan yang dapat disesuaikan cocok dengan berbagai struktur rangka pintu; indikator LED yang intuitif memungkinkan pemeriksaan status cepat.

Panduan Pengkabelan (Tabel Standar)

Komponen Warna Kabel Fungsi Catatan
Pemancar Merah Catu Daya Positif DC12-24V Hubungkan ke catu daya yang stabil; hindari tegangan berlebih/tegangan kurang
Pemancar Hitam Ground (GND) Hubungkan ke terminal negatif daya; pastikan grounding yang andal
Pemancar Hijau/Kuning/Putih Cadangan Tidak perlu koneksi untuk penggunaan dasar
Penerima Merah Catu Daya Positif DC12-24V Sama seperti koneksi daya pemancar
Penerima Hitam Ground (GND) Ground bersama dengan pemancar
Penerima Hijau Output NO/NC (Default NO) Hubungkan ke input sinyal keselamatan sistem kontrol pintu otomatis
Penerima Kuning NC yang dapat dikonfigurasi Aktifkan melalui pengaturan Mode Blanking
Penerima Putih COM (Terminal Umum) Terminal yang cocok untuk output NO/NC

Peringatan Kritis

  • JANGAN hubungkan terminal NO/NC (kabel Hijau/Kuning penerima) ke terminal positif catu daya—ini akan merusak relay optik.

Langkah-langkah Aktivasi Mode Blanking

  1. Selesaikan pengkabelan dan nyalakan sistem.
  2. Dalam waktu 1 menit setelah dinyalakan, sentuh kabel Hijau penerima ke GND-nya (kabel Hitam) lima kali.
  3. Lampu Merah penerima berkedip untuk mengonfirmasi aktivasi: Kabel Kuning beralih ke mode NC, Mode Blanking diaktifkan.

Skenario Aplikasi (Daftar yang Ditargetkan)

  • Pintu otomatis industri (pintu cepat, pintu rana gulung, pintu sectional)
  • Pintu otomatis komersial (pusat perbelanjaan, gedung perkantoran, toko ritel)
  • Pintu otomatis luar ruangan (fasilitas parkir, pintu masuk pusat logistik)
  • Pintu otomatis lingkungan khusus (penyimpanan dingin, bengkel lembap)

Pemecahan Masalah (Tabel Masalah-Solusi)

Gejala Kerusakan Kemungkinan Penyebab Solusi
Lampu biru penerima berkedip (saat dinyalakan) Salah sejajar pemancar dan penerima Sesuaikan kembali posisi untuk memastikan keselarasan paralel
Lampu merah pemancar berkedip cepat Tegangan catu daya <9V or>28V Stabilkan catu daya untuk memenuhi persyaratan DC12-24V
Sistem berfungsi, tetapi pintu tidak memiliki tindakan anti-jepit Kesalahan pengkabelan Periksa kembali pengkabelan terhadap panduan; pastikan koneksi yang benar ke sistem kontrol pintu
Tidak dapat masuk Mode Blanking 1. Kebocoran cahaya selama penurunan pintu

2. Balok paling bawah terhalang oleh puing-puing

3. Pintu/halangan gagal memenuhi jarak pemblokiran berkelanjutan minimum		 1. Perbaiki penyegelan pintu untuk mencegah kebocoran cahaya

2. Bersihkan puing-puing yang menghalangi balok

3. Sesuaikan pintu/halangan untuk memenuhi persyaratan jarak

Peringatan Penggunaan & Pemeliharaan (Pengingat Utama)

  • Jauhkan kabel dari konduktor tegangan tinggi dan mesin pintu untuk menghindari kerusakan atau gangguan.
  • Bersihkan lensa pemancar/penerima secara teratur dengan kain lembut dan kering untuk menghilangkan debu, kelembapan, atau kotoran.
  • Jangan membengkokkan, memutar, atau menarik kabel dengan paksa; hindari menggores rumah aluminium atau lensa inframerah.
  • Cegah sinar matahari langsung atau sumber cahaya inframerah bersinar pada penerima (menghindari pemicu palsu).
  • Untuk pemasangan di luar ruangan, pastikan perangkat dipasang dengan kuat untuk menahan angin dan getaran.
Untuk dukungan teknis, kustomisasi, atau pertanyaan massal, kunjungi situs web resmi kami: https://www.accesssecuritysolution.com/

Sistem kisi lampu keamanan untuk pintu otomatis dengan casing aluminium tahan air 1




Sistem kisi lampu keamanan untuk pintu otomatis dengan casing aluminium tahan air 2


Sistem kisi lampu keamanan untuk pintu otomatis dengan casing aluminium tahan air 3

Sistem kisi lampu keamanan untuk pintu otomatis dengan casing aluminium tahan air 4
