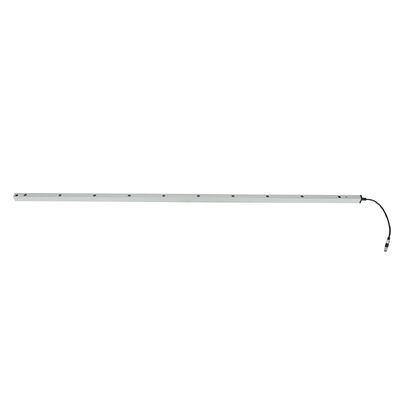

Penjaga keamanan fotoelektrik untuk pintu berkecepatan tinggi dengan pilihan balok 8-16
| Tempat asal | Cina |
|---|---|
| Nama merek | JUTAI |
| Sertifikasi | CE |
| Nomor model | CL20-8L |
| Dokumen | CL05-8L User Manual.pdf |
| Kuantitas min Order | 1 |
| Harga | negotiable |
| Kemasan rincian | Kartun |
| Waktu pengiriman | 5 - 8 hari kerja |
| Syarat-syarat pembayaran | T/T,L/C,D/A,D/P,Western Union,Paypal,,Alipay |
| Menyediakan kemampuan | 1000 buah per bulan |
Detail produk
| Peringkat IP | IP67 | Fungsi | Kosong |
|---|---|---|---|
| Merasakan jarak | 8m | Bahan | Paduan Aluminium |
| Fitur | Tahan Korosi | Tegangan Listrik | DC12-24v |
| Suhu Operasional | -20 ~ 60 ℃ | Operasi Saat Ini | < 50mA |
| Keluaran | Tidak/Tidak, COM | Arus kerja | <20mA@DC12V-24V |
| Spesifikasi | 2000*21*15mm | ||
| Menyoroti | Penjaga keamanan fotoelektrik untuk pintu kecepatan tinggi,Tirai cahaya IP67 dengan 8-16 sinar,Tirai balok keamanan pintu kecepatan tinggi |
||
Deskripsi Produk
Penjaga keamanan fotoelektrik untuk pintu berkecepatan tinggi dengan pilihan balok 8-16
Ringkasan Produk
JUTAI CL Series Photoelectric Safety Guard adalah solusi perlindungan khusus yang dirancang untuk pintu kecepatan tinggi,menawarkan konfigurasi 8-beam atau 16-beam yang fleksibel untuk memenuhi persyaratan keselamatan yang berbedaIni membentuk kisi cahaya yang tidak terlihat antara pemancar dan penerima, langsung memicu pembalikan pintu atau berhenti ketika personel, benda, atau peralatan mengganggu secara efektif mencegah mencubit,penghancur, atau kecelakaan tabrakan di lingkungan industri dan logistik. Dengan perlindungan IP67 dan konstruksi paduan aluminium yang kokoh, ia memberikan kinerja yang dapat diandalkan bahkan dalam kondisi yang sulit.
Spesifikasi inti
| Parameter | Spesifikasi |
|---|---|
| Seri Model | CL05, CL10, CL15, CL20, CL25 (dengan akhiran -8L/16L) |
| Pilihan Jumlah Sinar | 8 balok / 16 balok |
| Ketinggian perlindungan | 500mm, 1000mm, 1500mm, 2000mm, 2500mm (tergantung model) |
| Tegangan Kerja | DC12-24V |
| Arus kerja | Transmitter: < 65mA @ DC12V; Penerima: < 20mA @ DC12V |
| Konfigurasi output | Output relay NO/NC (default NO, dapat dikonfigurasi ke NC); terminal COM termasuk |
| Peringkat Perlindungan | IP67 (tahan debu + tahan air) |
| Bahan perumahan | Paduan aluminium |
| Jangkauan operasi (Pembawa ke Penerima) | 1-8m |
| Jarak sinar | 100 mm |
| Keakuratan Deteksi | Mendeteksi benda-benda kecil sebesar 50mm |
| Waktu Tanggapan | ≤20ms |
| Panjang Kabel | Pengirim: 8m; Penerima: 4m |
| Jenis konektor | Konektor laki-laki M8 5 kutub (penyampaian/penerima) |
| Suhu operasi | -20°C ~ +60°C |
| Fungsi Utama | Perlindungan anti-pinch pintu kecepatan tinggi + Mode Blanking (anti-alarm palsu) |
| Indikator Status LED | Transmitter: Biru tetap (normal); Merah berkedip cepat (tegangan < 9V atau > 28V) Penerima: Merah tetap (diblokir); Biru tetap (dibuka); Biru berkedip (kesalahan selaras) |
| Dimensi lubang instalasi (Unit: mm) | 14, 29, 75, 80, 175, 19.7, 21.4, 259 |
Keuntungan Utama
- 8-16 Fleksibel Beam Konfigurasi:Opsi 8-beam menyeimbangkan keamanan dan biaya untuk pembukaan pintu kecepatan tinggi standar, sementara opsi 16-beam memberikan deteksi presisi tinggi dengan grid cahaya yang lebih padat untuk pintu besar atau area berisiko tinggi.
- Kompatibilitas pintu kecepatan tinggi:Waktu respons cepat ≤20ms cocok dengan operasi pintu cepat, dengan Mode Blanking beradaptasi dengan struktur celah pintu untuk menghindari alarm palsu.
- Ketahanan lingkungan yang kuat:Perlindungan IP67 tahan debu, percikan air, dan pencelupan sementara, dengan rentang suhu yang luas untuk operasi yang stabil di berbagai lingkungan.
- Mudah Instalasi & Integrasi:Kabel berkode warna menyederhanakan koneksi, bracket pemasangan yang dapat disesuaikan sesuai dengan berbagai bingkai, dan indikator LED intuitif memungkinkan pemeriksaan status yang cepat.
Panduan Pengkabelan
| komponen | Warna kawat | Fungsi | Catatan |
|---|---|---|---|
| Transmitter | Merah | DC12-24V Power Supply Positif | Sambungkan ke catu daya yang stabil; hindari tegangan berlebihan/rendah |
| Hitam | Tanah (GND) | Sambungkan ke terminal negatif daya; memastikan grounding yang andal | |
| Hijau/kuning/putih | Reservasi | Tidak diperlukan koneksi untuk penggunaan dasar | |
| Penerima | Merah | DC12-24V Power Supply Positif | Sama seperti koneksi daya pemancar |
| Hitam | Tanah (GND) | Tanah bersama dengan pemancar | |
| Hijau | NO/NC Output (default NO) | Sambungkan ke input sinyal keamanan sistem kontrol pintu | |
| Kuning | NC yang dapat dikonfigurasi | Aktifkan melalui pengaturan Mode Blanking | |
| Putih | COM (Terminal Umum) | Terminal pencocokan untuk output NO/NC |
Peringatan kritis:Jangan menghubungkan terminal NO/NC ke terminal positif catu daya, hal ini akan merusak relay optik.
Langkah-langkah Aktifkan Mode Blanking
- Kabel lengkap dan daya pada perangkat.
- Dalam waktu 1 menit setelah menyalakan, sentuh kawat hijau penerima dengan GND (kawat hitam) lima kali.
- Lampu merah penerima berkedip untuk mengkonfirmasi aktivasi: kabel kuning beralih ke mode NC, Mode Blanking diaktifkan.
Konfigurasi Model & Skenario Aplikasi
| Model | Jumlah sinar | Ketinggian perlindungan | Aplikasi Target |
|---|---|---|---|
| CL05-8L/16L | 8/16 | 500 mm | Pintu kecepatan tinggi kecil, pintu akses di pusat logistik |
| CL10-8L/16L | 8/16 | 1000 mm | Pintu kecepatan tinggi berukuran sedang, pintu masuk belakang ritel |
| CL15-8L/16L | 8/16 | 1500 mm | Pintu kecepatan tinggi gudang, pintu akses jalur produksi |
| CL20-8L/16L | 8/16 | 2000 mm | Pintu kecepatan tinggi industri besar, pintu cepat penyimpanan dingin |
| CL25-8L/16L | 8/16 | 2500mm | Pintu kecepatan tinggi yang sangat besar, pintu dermaga pemuatan |
Penyelesaian masalah
| Gejala Salah | Mungkin Penyebabnya | Solusi |
|---|---|---|
| Lampu biru penerima berkedip (menyala) | Kesalahan penyelarasan pemancar dan penerima | Sesuaikan kembali posisi untuk memastikan keselarasan paralel |
| Lampu merah pemancar berkedip cepat | Tegangan catu daya < 9V atau > 28V | Stabilkan catu daya untuk memenuhi persyaratan DC12-24V |
| Penjaga keamanan bekerja, tapi pintu tidak memiliki tindakan anti-pinch | Kesalahan kabel | Periksa kembali kabel terhadap panduan; memastikan koneksi yang benar ke sistem kontrol pintu |
| Tidak dapat masuk ke Mode Blanking | 1. kebocoran cahaya selama pintu turun 2. balok paling bawah diblokir oleh puing-puing 3. Pintu / penghalang gagal memenuhi jarak blokir berkelanjutan minimum |
1. Perbaiki pintu penyegelan untuk mencegah kebocoran cahaya 2. puing-puing yang jelas menghalangi sinar 3. Sesuaikan pintu / hambatan untuk memenuhi persyaratan jarak |
Peringatan Penggunaan & Perawatan
- Jauhkan kabel dari konduktor tegangan tinggi dan mesin pintu untuk menghindari kerusakan atau gangguan.
- Bersihkan lensa emitter/receiver dengan kain kering dan lembut untuk menghilangkan debu atau kondensasi.
- Jangan membengkokkan, memutar, atau menarik kabel dengan keras; hindari menggaruk lensa inframerah.
- Mencegah sinar matahari langsung atau sumber cahaya inframerah dari bersinar pada penerima (menghindari pemicu palsu).
- Uji secara berkala fungsi anti-pinch dan Mode Blanking untuk memastikan operasi normal.
Kisah Sukses Pelanggan
Cold Storage Giant: Operasi yang dapat diandalkan pada -25°C
"Sensor JUTAI menghilangkan downtime di fasilitas penyimpanan dingin kami. Rating IP67 memastikan operasi yang dapat diandalkan bahkan pada -25 °C".
Michael Chen, Manajer Gudang, Penyedia Logistik Rantai Dingin terkemuka
"Sensor JUTAI menghilangkan downtime di fasilitas penyimpanan dingin kami. Rating IP67 memastikan operasi yang dapat diandalkan bahkan pada -25 °C".
Michael Chen, Manajer Gudang, Penyedia Logistik Rantai Dingin terkemuka
Pemimpin Manufaktur Otomotif: Integrasi yang mulus
"Fitur dual-mode memungkinkan integrasi yang mulus ke dalam infrastruktur kami yang sudah ada.
Lisa Wang, insinyur keselamatan, produsen mobil global
"Fitur dual-mode memungkinkan integrasi yang mulus ke dalam infrastruktur kami yang sudah ada.
Lisa Wang, insinyur keselamatan, produsen mobil global
Pabrik Farmasi: Kepatuhan & Efisiensi
"Sensor bersertifikat CE dari JUTAI memenuhi standar keselamatan kami sambil mengurangi biaya pemeliharaan sebesar 30%".
David Li, Direktur Pabrik, International Pharmaceutical Corporation
"Sensor bersertifikat CE dari JUTAI memenuhi standar keselamatan kami sambil mengurangi biaya pemeliharaan sebesar 30%".
David Li, Direktur Pabrik, International Pharmaceutical Corporation
Gudang E-commerce: Operasi Bebas Kecelakaan
"Setelah memasang sensor 16-beam JUTAI, kami melihat penurunan 100% insiden terkait conveyor".
Sarah Zhang, Petugas Keamanan, Pusat Penuh E-commerce Top
"Setelah memasang sensor 16-beam JUTAI, kami melihat penurunan 100% insiden terkait conveyor".
Sarah Zhang, Petugas Keamanan, Pusat Penuh E-commerce Top
Produsen Mesin Berat: Keamanan Operator yang Ditingkatkan
"Waktu respons cepat sensor (≤20ms) melindungi pekerja dari tabrakan lengan robot selama operasi kecepatan tinggi".
John Wu, Manajer Teknik, Produsen Peralatan Industri
"Waktu respons cepat sensor (≤20ms) melindungi pekerja dari tabrakan lengan robot selama operasi kecepatan tinggi".
John Wu, Manajer Teknik, Produsen Peralatan Industri
Pabrik Pengolahan Makanan: Bersih & tahan lama
"Housing aluminium IP67 tahan air di lini pengolahan makanan kami sambil menjaga akurasi".
Emily Chen, Manajer Jaminan Mutu, Global Food & Beverage Company
"Housing aluminium IP67 tahan air di lini pengolahan makanan kami sambil menjaga akurasi".
Emily Chen, Manajer Jaminan Mutu, Global Food & Beverage Company
Gudang Otomatis: Keamanan Navigasi AGV
"Sensor JUTAI meningkatkan penghindaran tabrakan AGV, mengurangi waktu henti sebesar 25%".
Kevin Liu, Direktur Logistik, Penyedia Solusi Penyimpanan Otomatis
"Sensor JUTAI meningkatkan penghindaran tabrakan AGV, mengurangi waktu henti sebesar 25%".
Kevin Liu, Direktur Logistik, Penyedia Solusi Penyimpanan Otomatis
Penyedia kebakaran dan keselamatan: Kepatuhan pintu kebakaran
"Sensor memastikan pintu kebakaran ditutup dengan aman tanpa mengorbankan keselamatan personil selama latihan".
Jason Zhou, Kepala Teknis, Perusahaan Sistem Perlindungan Kebakaran
"Sensor memastikan pintu kebakaran ditutup dengan aman tanpa mengorbankan keselamatan personil selama latihan".
Jason Zhou, Kepala Teknis, Perusahaan Sistem Perlindungan Kebakaran
Galeri Produk
Kontak & Dukungan
Untuk dukungan teknis, kustomisasi, atau pertanyaan massal, kunjungi situs resmi kami:www.accesssecuritysolution.com
