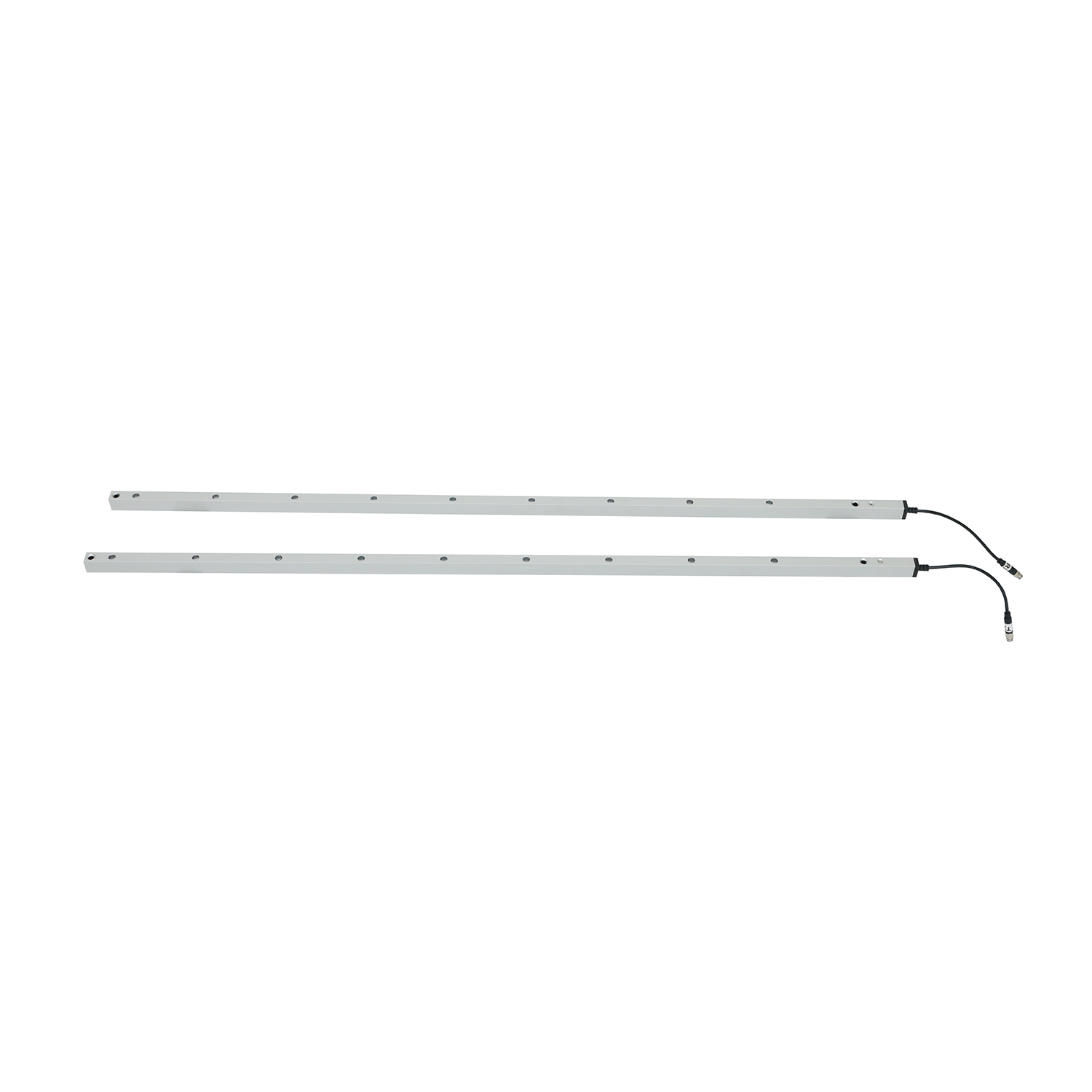

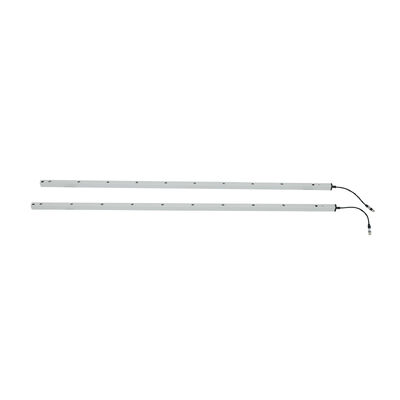

Perangkat keamanan fotoelektrik untuk pintu otomatis dengan fungsi mode blanking

Spesifikasi inti (Tabel parameter rinci)

Fungsi Utama & Keuntungan (Pengetahuan yang Jelas dan Rincian)

1. Mode kosong: Alarm anti-palsu untuk pintu otomatis

• Definisi Mode: Dirancang khusus untuk celah pintu otomatis  Memblokir saluran pertama dari grid cahaya tidak akan memicu respons keamanan, beradaptasi dengan karakteristik struktural pintu otomatis (misalnya,penutup roller, pintu cepat) di mana pemblokiran sinar berurutan terjadi selama penutupan normal.
• Logika Aktifisasi: Menghindari pembalikan pintu yang tidak perlu atau berhenti yang disebabkan oleh panel pintu sendiri selama operasi, menyeimbangkan keamanan dan efisiensi operasi.
• Kenyamanan Pengaturan: Pengoperasian kawat sentuh sederhana (tidak memerlukan alat profesional), memastikan adaptasi cepat dengan berbagai jenis pintu otomatis.

2. Perlindungan Anti-Pinch yang ditargetkan

• Deteksi yang Tepat: Garis cahaya 8-balok mencakup seluruh ketinggian pintu otomatis (1729mm), mendeteksi tangan, anggota tubuh, alat kecil, atau barang di dekat pintu untuk mencegah kecelakaan mencubit / menghancurkan.
• Tanggapan Segera: Mengaktifkan sinyal keselamatan segera setelah gangguan sinar, sesuai dengan operasi cepat pintu otomatis untuk menghilangkan keterlambatan keamanan.
• Kemampuan Beradaptasi: Cocok untuk berbagai jenis pintu otomatis (pintu cepat, pintu gantung, pintu ayunan otomatis, pintu bagian industri) dalam skenario yang berbeda.

3. Kinerja yang Rugged & andal

• Perlindungan IP67: Benar-benar tahan debu dan tahan air, tahan pencelupan sementara air, debu berat, dan kontaminan industri ideal untuk pintu otomatis yang dipasang di luar ruangan atau lingkungan bengkel yang berdebu.
• Ketahanan terhadap Suhu: Bekerja stabil dari -20°C sampai +60°C, beradaptasi dengan pintu penyimpanan dingin otomatis, pintu bengkel suhu tinggi, dan pintu luar yang terkena fluktuasi musiman.
• Struktur yang awet: Aluminium tahan terhadap keausan mekanik, getaran, dan korosi, memastikan keandalan jangka panjang bahkan dengan operasi pintu otomatis yang sering.

4. Mudah Instalasi & Operasi Intuitif

• Kawat Berkode Warna: Pembagian fungsi kabel yang jelas menyederhanakan koneksi ke sistem kontrol pintu otomatis (detail dalam Panduan Kabel di bawah ini), mengurangi kesalahan pemasangan.
• Pemasangan yang dapat disesuaikan: Lubang pemasangan yang disediakan dengan dimensi standar memungkinkan pemasangan fleksibel pada bingkai pintu yang berbeda (pemasangan vertikal disarankan).
• Diagnosis Visual: Indikator LED pada pemancar dan penerima memberikan umpan balik status secara real-time, memungkinkan personel di lokasi untuk dengan cepat mengidentifikasi operasi normal, kesalahan keselarasan, masalah tegangan, atau penyumbatan.

Panduan kabel (Tabel standar dengan catatan)

Peringatan Kritis

• Jangan menghubungkan terminal NO/NC (kabel hijau/kuning penerima) ke terminal positif catu daya, hal ini akan merusak relay optik secara permanen.
• Pastikan kabelnya ketat dan bebas dari sirkuit pendek; jauhkan kabel dari konduktor tegangan tinggi / arus tinggi untuk menghindari gangguan.

Langkah-langkah aktivasi Mode Blanking (Langkah demi langkah)

1. Selesaikan kabel sesuai Panduan kabel dan konfirmasi tidak ada kesalahan koneksi.
2. Daya pada perangkat keamanan fotoelektrik (pastikan catu daya memenuhi persyaratan DC12-24V).
3. Dalam waktu 1 menit setelah menyalakan, sentuh kabel Hijau penerima (NO output) ke kawat Hitam (GND) lima kali berturut-turut.
4. Perhatikan penerima lampu merah berkedip dengan cepat ini menunjukkan aktivasi yang berhasil: kabel kuning beralih ke mode NC, dan Mode Blanking diaktifkan.
5. Setelah aktivasi, uji fungsi: Penutupan pintu normal (menghalangi saluran pertama) tidak akan memicu respons keamanan;Penembusan personel / benda (menghalangi saluran lain) akan memicu pembalikan / penutupan pintu segera.

Skenario aplikasi (Daftar yang ditargetkan dan terperinci)

• Pintu Otomatis Industri: Pintu cepat, pintu jendela roller, pintu industri bagian (pabrik, gudang, pusat logistik).
• Pintu otomatis komersial: Pintu ayunan otomatis, pintu geser (pusat perbelanjaan, gedung perkantoran, toko ritel).
• Pintu Otomatis Lingkungan Khusus: Pintu otomatis penyimpanan dingin, pintu cepat kamar bersih, pintu otomatis luar (tahan terhadap suhu ekstrim, debu, dan kelembaban).
• Logistik/Pintu dermaga pengisian: Pintu dermaga pengisian otomatis, pintu area transfer bahan (melindungi personel dan barang selama operasi frekuensi tinggi).

Penanganan Masalah (Tabel Solusi Masalah Komprehensif)

Pedoman Pemasangan (Langkah yang Rinci dan Bisa Dioperasikan)

1. Persiapan Sebelum Pemasangan:
   • Pastikan ketinggian dan lebar pintu otomatis untuk memastikan ketinggian perlindungan (1729mm) dan jangkauan operasi (1-8m) sesuai.
   • Periksa catu daya: Siapkan sumber daya DC12-24V yang stabil (kompatibel dengan tegangan kerja perangkat).
   • Periksa perangkat: Periksa apakah pemancar, penerima, kabel, dan konektor utuh (tidak ada kerusakan atau koneksi longgar).
2. Operasi pemasangan:
   • Pilih posisi pemasangan: Instal pemancar dan penerima secara vertikal di kedua sisi bingkai pintu otomatis,memastikan bahwa kisi cahaya sejajar dengan arah gerak pintu dan mencakup seluruh bukaan pintu (tidak ada titik mati).
   • Gunakan lubang pemasangan: Selaraskan lubang pemasangan perangkat dengan bingkai pintu, perbaiki dengan sekrup yang cocok (pastikan pemasangan yang kuat untuk menghindari salah selaras yang disebabkan oleh getaran).
   • Pengaturan kabel: Arahkan kabel 8m (penyampai) dan 4m (penerima) di sepanjang bingkai pintu, menghindari tepi tajam atau area tekanan tinggi (mencegah kerusakan kabel).
3. Wiring & Debugging:
   • Ikuti Panduan Pengkabelan untuk menghubungkan kabel daya, tanah, dan sinyal  periksa dua kali untuk menghindari membalikkan positif/negatif atau menghubungkan NO/NC ke daya positif.
   • Daya pada perangkat: Perhatikan indikator LED lampu biru tetap pemancar dan penerima cahaya biru tetap menunjukkan daya normal.
   • Selaraskan kisi cahaya: Jika penerima lampu biru berkedip, sesuaikan posisi pemancar / penerima sampai cahaya stabil (selarasan sinar berhasil).
   • Aktifkan Mode Blanking: Lengkapi langkah-langkah aktivasi kawat-sentuh sesuai instruksi untuk beradaptasi dengan operasi pintu otomatis.

Peringatan Penggunaan & Pemeliharaan (Pengingat Rincian)

• Perlindungan Kabel: Jauhkan kabel penghubung dari konduktor tegangan tinggi/arus tinggi, mesin pintu, atau jalur forklift untuk menghindari gangguan, ekstrusi, atau kerusakan.
• Pemeliharaan Lensa: Bersihkan lensa emiter/receiver secara teratur dengan kain kering dan lembut untuk menghilangkan debu, noda minyak, atau kondensasi
• Perlindungan Fisik: Jangan membengkokkan, memutar, atau menjatuhkan perangkat; hindari menggores rumah paduan aluminium atau lensa inframerah.
• Menghindari Sumber Cahaya: Hindari sinar matahari langsung atau sumber cahaya inframerah lainnya dari bersinar pada penerima (menghindari pemicu palsu atau kegagalan deteksi).
• Penggunaan Mode Blanking: Pastikan pintu atau penghalang yang digunakan untuk Mode Blanking memenuhi persyaratan jarak blokir berkelanjutan minimum (ikuti spesifikasi manual pengguna).
• Adaptasi terhadap Suhu: Dalam lingkungan yang ekstrim (misalnya penyimpanan dingin di bawah -20°C atau lokakarya suhu tinggi di atas +60°C), konfirmasi kisaran suhu operasi perangkat sebelum digunakan.
• Pemeriksaan Reguler: Uji secara berkala fungsi anti-pinch dan Mode Blanking untuk memastikan perangkat berfungsi normal; periksa kedapatan kabel dan integritas konektor.
