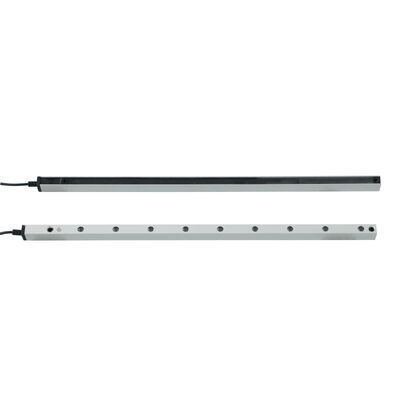

Grid Sensor Keamanan InfraMerah untuk Pintu Roller Shutter dengan Perlindungan Anti-Pinch

Tempat asal	Cina
Nama merek	JUTAI
Sertifikasi	CE
Nomor model	CL20-8L
Dokumen	CL05-8L User Manual.pdf
Kuantitas min Order	1
Harga	negotiable
Kemasan rincian	Kartun
Waktu pengiriman	5 - 8 hari kerja
Syarat-syarat pembayaran	T/T,L/C,D/A,D/P,Western Union,Paypal,MoneyGram,Alipay
Menyediakan kemampuan	1000 buah per bulan

Hubungi saya untuk sampel gratis dan kupon.

Ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

skype: sales10@aixton.com

Jika Anda memiliki masalah, kami menyediakan 24 jam bantuan online.

Detail produk

Peringkat IP	IP67	Fungsi	Kosong
Jarak penginderaan	8m	Bahan	Paduan Aluminium
Fitur	Tahan korosi	Tegangan Listrik	DC12-24V
Suhu Operasional	-20 ~ 60 ℃	Operasi Saat Ini	< 50mA
Keluaran	Tidak/Tidak, COM	Arus kerja	<20mA@DC12V-24V
Spesifikasi	20002115mm
Menyoroti	Sensor keamanan inframerah untuk jendela rol , Sensor proteksi anti-pencetan rol shutter , Tirai lampu keamanan IP67 untuk pintu

Tinggalkan pesan

Deskripsi Produk

Grid Sensor Keamanan InfraMerah untuk Pintu Roller Shutter dengan Perlindungan Anti-Pinch 0

Grid Sensor Keamanan Inframerah untuk Pintu Roller Shutter dengan Perlindungan Anti-Jepit

JUTAI CL20-8L Infrared Safety Sensor Grid adalah solusi anti-jepit khusus untuk pintu roller shutter. Ia membentuk grid pelindung tak kasat mata 8-berkas antara pemancar dan penerima, langsung memicu pembalikan pintu atau berhenti ketika personel, tangan, atau benda asing memasuki area deteksi. Dirancang dengan perlindungan IP67 dan rumah paduan aluminium yang kokoh, ia memberikan kinerja yang andal di lingkungan industri, komersial, dan gudang.

Spesifikasi Inti (Tabel Parameter)

Parameter	Spesifikasi
Model	CL20-8L
Tegangan Kerja	DC12-24V
Arus Kerja	Pemancar: <65mA @DC12V; Penerima: <20mA @DC12V
Konfigurasi Output	Output relay NO/NC (default NO, dapat dikonfigurasi ke NC); Terminal COM disertakan
Peringkat Perlindungan	IP67 (tahan debu + tahan air)
Material Rumah	Paduan aluminium
Jangkauan Operasi (Pemancar ke Penerima)	1-8m
Tinggi Perlindungan Maksimum	1729mm
Jumlah Sel Foto	8 berkas
Panjang Kabel	Pemancar: 8m; Penerima: 4m
Tipe Konektor	Pemancar: Konektor jantan M8 5-pin; Penerima: Konektor jantan M8 4-pin
Suhu Operasi	-20°C ~ +60°C
Fungsi Utama	Perlindungan anti-jepit pintu roller shutter + Mode Blanking (anti-alarm palsu)
Indikator Status LED	Pemancar: Biru stabil (operasi normal); Merah berkedip cepat (tegangan <9V or>28V) Penerima: Merah stabil (benda/personel terhalang); Biru stabil (tidak ada halangan); Biru berkedip (pertama kali dinyalakan, salah sejajar)

Keunggulan Utama (Poin Jelas)

1. Perlindungan Anti-Jepit yang Ditargetkan

Mendeteksi tangan, anggota badan, atau benda di dekat pintu roller shutter, memicu pembalikan pintu segera untuk mencegah kecelakaan terjepit.
Cakupan penuh 8-berkas menghilangkan titik buta keselamatan di bukaan pintu, beradaptasi dengan ukuran pintu roller shutter yang umum.

2. Mode Blanking untuk Pencegahan Alarm Palsu

Memblokir saluran pertama tanpa memicu respons keselamatan, beradaptasi dengan struktur celah pintu roller shutter.
Menghindari gangguan yang tidak perlu selama penutupan pintu normal sambil mempertahankan perlindungan terhadap intrusi yang tidak diinginkan.

3. Kokoh & Adaptif Lingkungan

Perlindungan IP67 tahan terhadap debu, percikan air, dan kondisi industri yang keras, cocok untuk pintu roller shutter dalam/luar ruangan.
Rentang suhu yang luas (-20°C ~ +60°C) memastikan operasi yang stabil di penyimpanan dingin, bengkel, atau pengaturan luar ruangan.

4. Pemasangan & Pengoperasian yang Mudah

Kabel berkode warna menyederhanakan koneksi ke sistem kontrol pintu roller shutter (detail dalam Panduan Pengkabelan).
Indikator LED intuitif memungkinkan pemeriksaan status cepat tanpa alat profesional.
Braket pemasangan yang dapat disesuaikan cocok dengan berbagai struktur rangka pintu roller shutter.

Panduan Pengkabelan (Tabel Standar)

Komponen	Warna Kabel	Fungsi	Catatan
Pemancar	Merah	Catu Daya Positif DC12-24V	Hubungkan ke terminal positif catu daya
Pemancar	Hitam	Ground (GND)	Hubungkan ke terminal negatif catu daya
Pemancar	Hijau/Kuning/Putih	Cadangan	Tidak ada koneksi yang diperlukan untuk penggunaan dasar
Penerima	Merah	Catu Daya Positif DC12-24V	Sama seperti koneksi daya pemancar
Penerima	Hitam	Ground (GND)	Sama seperti koneksi ground pemancar
Penerima	Hijau	Output NO/NC (Default NO)	Hubungkan ke input sinyal sistem kontrol pintu roller shutter
Penerima	Kuning	NC yang dapat dikonfigurasi	Aktifkan melalui pengaturan Mode Blanking
Penerima	Putih	COM (Terminal Umum)	Terminal yang cocok untuk output NO/NC

Peringatan Kritis

JANGAN hubungkan terminal NO/NC ke terminal positif catu daya—ini akan merusak relay optik.

Langkah-langkah Aktivasi Mode Blanking

Nyalakan grid sensor dan konfirmasi pengkabelan yang benar.
Dalam waktu 1 menit setelah dinyalakan, sentuh kabel Hijau penerima ke GND-nya (kabel Hitam) lima kali.
Perhatikan lampu Merah penerima yang berkedip untuk mengonfirmasi aktivasi: Kabel Kuning beralih ke mode NC, dan Mode Blanking diaktifkan.

Skenario Aplikasi (Daftar yang Ditargetkan)

Pintu roller shutter industri (pabrik, gudang, pusat logistik)
Pintu roller shutter komersial (toko ritel, pusat perbelanjaan, gedung komersial)
Pintu roller shutter penyimpanan dingin (gudang berpendingin, ruang freezer)
Pintu roller shutter garasi (fasilitas parkir perumahan, komersial)

Pemecahan Masalah (Tabel Masalah-Solusi)

Gejala Kerusakan	Kemungkinan Penyebab	Solusi
Lampu biru penerima berkedip (nyala)	Salah sejajar pemancar dan penerima	Sesuaikan kembali posisi untuk memastikan keselarasan paralel
Lampu merah pemancar berkedip cepat	Tegangan catu daya <9V or>28V	Stabilkan catu daya untuk memenuhi persyaratan DC12-24V
Grid sensor berfungsi, tetapi pintu tidak memiliki aksi anti-jepit	Kesalahan pengkabelan	Periksa kembali pengkabelan terhadap panduan; pastikan koneksi yang benar ke sistem kontrol pintu
Tidak dapat masuk Mode Blanking	1. Kebocoran cahaya selama penurunan pintu 2. Berkas paling bawah terhalang oleh puing-puing 3. Pintu/halangan gagal memenuhi jarak pemblokiran berkelanjutan minimum	1. Perbaiki penyegelan pintu untuk mencegah kebocoran cahaya 2. Bersihkan puing-puing yang menghalangi berkas 3. Sesuaikan pintu/halangan untuk memenuhi persyaratan jarak

Peringatan Penggunaan & Pemeliharaan (Pengingat Utama)

Jauhkan kabel penghubung dari konduktor tegangan tinggi/arus tinggi untuk menghindari gangguan atau kerusakan.
Bersihkan lensa pemancar/penerima secara teratur dengan kain lembut dan kering untuk menghilangkan debu, kotoran, atau kondensasi.
Jangan membengkokkan, memutar, atau menarik kabel dengan paksa; hindari menggores lensa inframerah.
Cegah sinar matahari langsung atau sumber cahaya inframerah lainnya bersinar pada penerima (menghindari pemicu palsu).
Pastikan pintu roller shutter atau halangan yang digunakan untuk Mode Blanking memenuhi persyaratan jarak pemblokiran berkelanjutan minimum.
