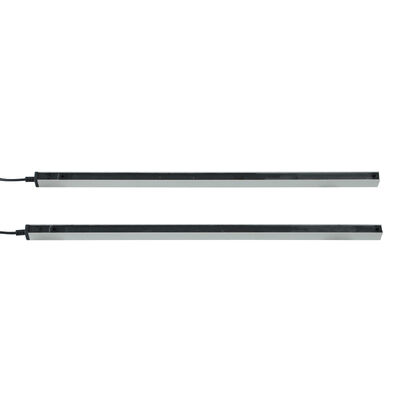

Penghalang fotolistrik berperingkat IP67 untuk Pintu Kecepatan Tinggi Penyimpanan Dingin & Industri

Tempat asal Cina
Nama merek JUTAI
Sertifikasi CE
Nomor model CL20-8L
Dokumen CL05-8L User Manual.pdf
Kuantitas min Order 1
Harga negotiable
Kemasan rincian Kartun
Waktu pengiriman 5 - 8 hari kerja
Syarat-syarat pembayaran T/T,L/C,D/A,D/P,Western Union,Paypal,MoneyGram,Alipay
Menyediakan kemampuan 1000 buah per bulan
Detail produk
Peringkat IP IP67 Fungsi Kosong
Jarak penginderaan 8m Bahan Paduan Aluminium
Fitur Tahan korosi Tegangan Listrik DC12-24V
Suhu Operasional -20 ~ 60 ℃ Operasi Saat Ini < 50mA
Keluaran Tidak/Tidak, COM Arus kerja <20mA@DC12V-24V
Spesifikasi 2000*21*15mm
Menyoroti

Penghalang fotolistrik IP67 untuk penyimpanan dingin

,

tirai cahaya pintu kecepatan tinggi industri

,

Tirai cahaya blanking berperingkat IP67

Tinggalkan pesan
Deskripsi Produk



Deskripsi Produk


Penghalang fotolistrik berperingkat IP67 untuk Pintu Kecepatan Tinggi Penyimpanan Dingin & Industri 0


Penghalang fotoelektrik IP67 untuk penyimpanan dingin dan pintu kecepatan tinggi industri

JUTAI CL-Series Photoelectric Barrier adalah solusi keamanan inframerah profesional yang disesuaikan untuk lingkungan penyimpanan dingin dan pintu kecepatan tinggi industri.Ini memproyeksikan kisi sinar yang tak terlihat antara pemancar dan penerima, langsung memicu respons keamanan (pintu mundur, peralatan berhenti) pada intrusi, secara efektif mencegah mencubit, menghancurkan, atau kecelakaan tabrakan.kemampuan beradaptasi pada suhu yang luas, dan mode operasi ganda, ia memberikan kinerja yang dapat diandalkan dalam kondisi sulit dari fasilitas penyimpanan dingin dan area pintu industri lalu lintas tinggi.

Spesifikasi inti (Tabel parameter rinci)

Parameter Spesifikasi
Seri Model CL05, CL10, CL15, CL20, CL25 (dengan akhiran -8L/-16L)
Ketinggian perlindungan 500mm sampai 2500mm (tergantung pada model)
Jumlah Balok 8 tiang atau 16 tiang
Jarak sinar 100 mm
Jangkauan Deteksi Hingga 8m (pembawa ke penerima)
Keakuratan Deteksi Mendeteksi benda-benda kecil sebesar 50mm
Waktu Tanggapan ≤20ms
Sumber Daya 12-24VDC ±10%
Arus kerja Transmitter: < 65mA @ DC12V; Penerima: < 20mA @ DC12V
Konfigurasi output 1 relay keamanan (NO/NC dapat dipilih) + terminal COM
Peringkat Perlindungan IP67 (tahan debu + tahan air)
Bahan perumahan Paduan aluminium
Suhu operasi -20°C sampai +60°C (rentang diperluas sampai -25°C tersedia untuk penyimpanan dingin)
Panjang Kabel Pengirim: 8m; Penerima: 4m
Jenis konektor Konektor laki-laki M8 5 kutub (penyampaian/penerima)
Standar Keamanan Sertifikat CE, sesuai dengan prinsip EN 61496-1/-2
Indikator LED Transmitter: biru tetap (normal), merah berkedip cepat (tegangan < 9V atau > 28V)

Penerima: Merah tetap (diblokir), biru tetap (dibongkar), berkedip biru (kesesuaian yang salah)

Keuntungan Utama (Ditargetkan untuk Gudang Dingin & Pintu Kecepatan Tinggi)

1. IP67 Perlindungan yang kokoh

  • Benar-benar tahan debu dan tahan untuk pencelupan air sementara, menahan cuci tekanan tinggi, debu, dan kelembaban.
  • Ideal untuk lembab penyimpanan dingin, debu industri, dan pintu kecepatan tinggi yang dipasang di luar ruangan.

2. Adaptif untuk penyimpanan dingin

  • Operasi stabil dari -20°C sampai +60°C; rentang diperpanjang opsional untuk penyimpanan dingin ekstrim (-25°C).
  • Tahan kondensasi dan pembekuan, memastikan keamanan yang tidak terganggu di ruang pembekuan dan gudang pendingin.

3. Modus Operasi Dual

  • Mode perlindungan standar: Perlindungan area penuh setiap gangguan sinar memicu keluaran keamanan segera (sempurna untuk perlindungan personel).
  • Modus Blanking (Muting): Memungkinkan perjalanan aman dari struktur pintu tanpa alarm palsu, disesuaikan untuk tepi depan pintu kecepatan tinggi.

4. Kompatibilitas pintu kecepatan tinggi

  • Waktu respons cepat ≤20ms sesuai dengan kecepatan operasi pintu kecepatan tinggi, menghilangkan keterlambatan keamanan.
  • Opsi panjang (500mm) dan balok (8/16) sesuai dengan ukuran pintu kecepatan tinggi yang berbeda.

5. Integrasi Mudah & Diagnosis

  • Kabel yang dikodekan warna dan konektor M8 5 kutub menyederhanakan kabel ke pengontrol pintu atau relay keamanan.
  • Alat bantu penyelarasan dan bracket yang dapat disesuaikan memungkinkan pemasangan cepat pada berbagai bingkai pintu.
  • Indikator LED visual memberikan status daya, keselarasan, dan penyumbatan sekilas.

Panduan Pengkabelan (Tabel Standar)

komponen Warna kawat Fungsi Catatan
Transmitter Merah 12-24VDC Pasokan Daya Positif Sambungkan ke terminal pasokan listrik positif
Transmitter Hitam Tanah (GND) Sambungkan ke terminal negatif catu daya
Transmitter Hijau/kuning/putih Reservasi Tidak diperlukan koneksi untuk penggunaan dasar
Penerima Merah 12-24VDC Pasokan Daya Positif Sama seperti koneksi daya pemancar
Penerima Hitam Tanah (GND) Sama seperti koneksi pemancar ke tanah
Penerima Hijau NO/NC Output (default NO) Sambungkan ke input sinyal sistem kontrol pintu
Penerima Kuning NC yang dapat dikonfigurasi Aktifkan melalui pengaturan Mode Blanking
Penerima Putih COM (Terminal Umum) Terminal pencocokan untuk output NO/NC

Peringatan yang Kritis

  • Jangan menghubungkan terminal NO/NC ke terminal positif catu daya, hal ini akan merusak relay optik.

Langkah-langkah Aktifkan Mode Blanking

  1. Aktifkan perangkat dan konfirmasi kabel yang benar.
  2. Dalam waktu 1 menit setelah menyalakan, sentuh kawat hijau penerima ke GND (kawat hitam) lima kali.
  3. Penerima lampu merah berkedip untuk mengkonfirmasi aktivasi: kabel kuning beralih ke mode NC, dan Mode Blanking diaktifkan.

Skenario Aplikasi (Daftar Target)

Penyimpanan Dingin

  • Pintu gudang dingin, pintu masuk kamar beku, pintu akses gudang kulkas.
  • Pintu transfer bahan di fasilitas penyimpanan suhu rendah.

Pintu kecepatan tinggi industri

  • Pintu roll-up berkecepatan tinggi, pintu swing cepat, pintu industri bagian.
  • Pusat logistik pintu cepat, jalur produksi pabrik pintu kecepatan tinggi.

Lingkungan Industri Lainnya

  • Pintu dermaga pengisian, pintu gudang otomatis, pintu pabrik pengolahan makanan.
  • Perlindungan perimeter mesin (conveyor, mesin kemasan) di dekat pintu.

Penyelesaian Masalah (Tabel Solusi Masalah)

Gejala Salah Mungkin Penyebabnya Solusi
Lampu biru penerima berkedip (hidup) Kesalahan penyelarasan pemancar dan penerima Sesuaikan kembali posisi untuk memastikan keselarasan paralel
Lampu merah pemancar berkedip cepat Tegangan catu daya < 9V atau > 28V Stabilkan catu daya untuk memenuhi persyaratan 12-24VDC ±10%
Penghalang cahaya berfungsi, tetapi tidak ada tindakan keamanan (pintu/perlengkapan) Kesalahan kabel Periksa kembali kabel terhadap panduan; pastikan NO/NC terhubung ke terminal kontrol yang benar
Tidak dapat masuk ke Mode Blanking 1. kebocoran cahaya selama pintu turun

2. balok paling bawah diblokir oleh puing-puing / es

3. Pintu / penghalang gagal memenuhi jarak blokir berkelanjutan minimum
1. Perbaiki pintu penyegelan untuk mencegah kebocoran cahaya

2. puing-puing/es yang jelas yang menghalangi sinar

3. Sesuaikan pintu / hambatan untuk memenuhi persyaratan jarak

Peringatan Penggunaan dan Pemeliharaan (Pengingat Kunci)

  • Jauhkan kabel dari konduktor tegangan tinggi/arus tinggi untuk menghindari gangguan.
  • Bersihkan lensa emitter/receiver secara teratur dengan kain kering dan lembut untuk menghilangkan debu, kondensasi, atau es (kritis untuk penyimpanan dingin).
  • Jangan membengkokkan, memutar, atau menarik kabel dengan keras; hindari menggaruk lensa inframerah.
  • Mencegah sinar matahari langsung atau sumber cahaya inframerah dari bersinar pada penerima (menghindari pemicu palsu).
  • Dalam penyimpanan dingin, pasang jauh dari kontak langsung es/beku untuk melindungi rumah dan lensa.
Untuk dukungan teknis, kustomisasi, atau pertanyaan massal, kunjungi situs resmi kami:https://www.accesssecuritysolution.com/
