Safety Light Grid untuk Pintu Rolling dan Pintu Kecepatan Tinggi dengan Fungsi Mode Blanking

  • Safety Light Grid for Rolling Doors and High Speed Doors with Blanking Mode Function
  • Safety Light Grid for Rolling Doors and High Speed Doors with Blanking Mode Function
Tempat asal Cina
Nama merek JUTAI
Sertifikasi CE
Nomor model CL20-8L
Dokumen CL05-8L User Manual.pdf
Kuantitas min Order 1
Harga negotiable
Kemasan rincian Kartun
Waktu pengiriman 5 - 8 hari kerja
Syarat-syarat pembayaran T/T,L/C,D/A,D/P,Western Union,Paypal,MoneyGram,Alipay
Menyediakan kemampuan 1000 buah per bulan
Detail produk
Peringkat IP IP67 Fungsi Kosong
Jarak penginderaan 8m Bahan Paduan Aluminium
Fitur Tahan korosi Tegangan Listrik DC12-24V
Suhu Operasional -20 ~ 60 ℃ Operasi Saat Ini < 50mA
Keluaran Tidak/Tidak, COM Arus kerja <20mA@DC12V
Spesifikasi 2000*21*15mm
Menyoroti

Safety light grid untuk pintu rolling

,

Tirai lampu berwarna putih ip67

,

Safety grid pintu kecepatan tinggi
Tinggalkan pesan
Deskripsi Produk



Deskripsi Produk


Safety Light Grid untuk Pintu Rolling dan Pintu Kecepatan Tinggi dengan Fungsi Mode Blanking 0


Safety Light Grid untuk Pintu Rolling dan Pintu Kecepatan Tinggi dengan Fungsi Mode Blanking

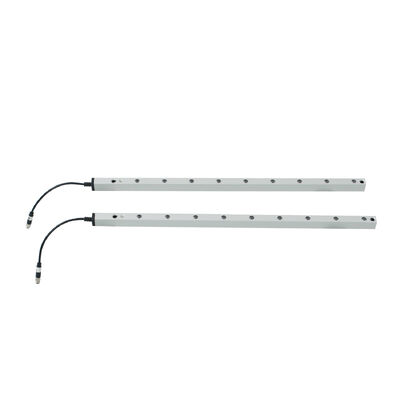

JUTAI CL20-8L Safety Light Grid adalah perangkat pelindung khusus untuk pintu rolling dan pintu kecepatan tinggi, yang menampilkan Mode Blanking untuk menghindari alarm palsu. Perangkat ini membentuk grid tak kasat mata 8-beam, memicu respons keselamatan instan (pembalikan/penghentian pintu) saat ada gangguan, memastikan perlindungan anti-jepit di lingkungan industri/komersial. Dengan perlindungan IP67 dan rumah paduan aluminium yang kokoh, perangkat ini tahan lama untuk lingkungan yang keras.

Spesifikasi Inti (Tabel Parameter)

Parameter Spesifikasi
Tegangan Kerja DC12-24V
Arus Kerja Pemancar <65mA @DC12V; Penerima <20mA @DC12V
Konfigurasi Output Output relay NO/NC (dapat dikonfigurasi)
Peringkat Perlindungan IP67 (Tahan Debu & Tahan Air)
Material Rumah Paduan Aluminium
Jangkauan Operasi 1-8 meter (pemancar ke penerima)
Tinggi Perlindungan Maksimum 1729mm
Jumlah Sel Foto 8
Panjang Kabel Pemancar 8m; Penerima 4m
Tipe Konektor Pemancar: 5-kutub M8 jantan; Penerima: 4-kutub M8 jantan
Suhu Operasi -20°C ~ +60°C
Fungsi Khusus Mode Blanking (pemblokiran saluran pertama tidak memicu)
Indikator Status LED Pemancar: Biru (normal), Merah (ketidakberaturan tegangan); Penerima: Merah (terblokir), Biru (tidak terblokir), Biru Berkedip (salah sejajar)

Fitur Utama (Poin-poin)

  • Mode Blanking: Mencegah alarm palsu selama penutupan pintu normal, beradaptasi dengan celah pintu rolling/kecepatan tinggi.
  • Respons Cepat: Sesuai dengan operasi pintu kecepatan tinggi, memicu tindakan keselamatan instan untuk menghindari kecelakaan.
  • Daya Tahan IP67: Tahan terhadap air, debu, dan kontaminan industri untuk penggunaan di luar ruangan/lingkungan yang keras.
  • Cakupan Komprehensif: Tinggi perlindungan 1729mm menghilangkan titik buta keselamatan untuk bukaan pintu yang lebar.
  • Integrasi Mudah: Konektor standar dan kabel berkode warna (Merah=Power+, Hitam=GND, Hijau=NO/NC) menyederhanakan pengkabelan.

Panduan Pengkabelan (Tabel)

Komponen Warna Kabel Fungsi
Pemancar/Penerima Merah Catu Daya Positif DC12-24V
Pemancar/Penerima Hitam Ground (GND)
Penerima Hijau Output NO/NC (Default NO)
Penerima Putih COM (Terminal Umum)
Penerima Kuning NC yang dapat dikonfigurasi (melalui pengaturan Mode Blanking)

Pengaturan Mode Blanking (Langkah-langkah)

  1. Nyalakan perangkat.
  2. Dalam waktu 1 menit, sentuh kabel Hijau penerima ke GND lima kali (Lampu merah berkedip untuk konfirmasi).
  3. Kabel kuning beralih ke mode NC; Mode Blanking diaktifkan.

Aplikasi Utama (Poin-poin)

  • Pintu rolling (industri, ritel, gudang)
  • Pintu kecepatan tinggi (pabrik manufaktur, pusat logistik)
  • Pintu rolling sectional (pabrik, gudang besar)
  • Pintu rolling fasilitas penyimpanan komersial

Pemecahan Masalah (Tabel)

Gejala Kerusakan Solusi
Lampu Berkedip Lambat (Saat Dinyalakan) Sejajarkan kembali pemancar dan penerima untuk penyelarasan sinar yang tepat.
Lampu Merah Berkedip Cepat (Pemancar) Periksa catu daya (pastikan tegangan 9V-28V).
Tidak Ada Tindakan Anti-Jepit (Light Grid Normal) Verifikasi pengkabelan (hindari menghubungkan NO/NC ke terminal positif catu daya).
Tidak Dapat Memasuki Mode Blanking 1. Perbaiki kebocoran cahaya selama penurunan pintu. 2. Bersihkan puing-puing yang menghalangi sinar paling bawah. 3. Pastikan pintu/penghalang memenuhi jarak pemblokiran kontinu minimum.

Peringatan Penggunaan (Poin-poin)

  • Jauhkan kabel dari konduktor tegangan tinggi dan mesin pintu.
  • Bersihkan lensa secara teratur dengan kain kering dan lembut untuk menghilangkan debu/puing-puing.
  • Jangan membengkokkan/memutar perangkat atau kabel; hindari sinar matahari langsung pada penerima.
  • Hindari menggores lensa inframerah untuk menjaga akurasi deteksi.
Untuk detail lebih lanjut, kunjungi: https://www.accesssecuritysolution.com/

Safety Light Grid untuk Pintu Rolling dan Pintu Kecepatan Tinggi dengan Fungsi Mode Blanking 1




Safety Light Grid untuk Pintu Rolling dan Pintu Kecepatan Tinggi dengan Fungsi Mode Blanking 2


Safety Light Grid untuk Pintu Rolling dan Pintu Kecepatan Tinggi dengan Fungsi Mode Blanking 3

Safety Light Grid untuk Pintu Rolling dan Pintu Kecepatan Tinggi dengan Fungsi Mode Blanking 4
