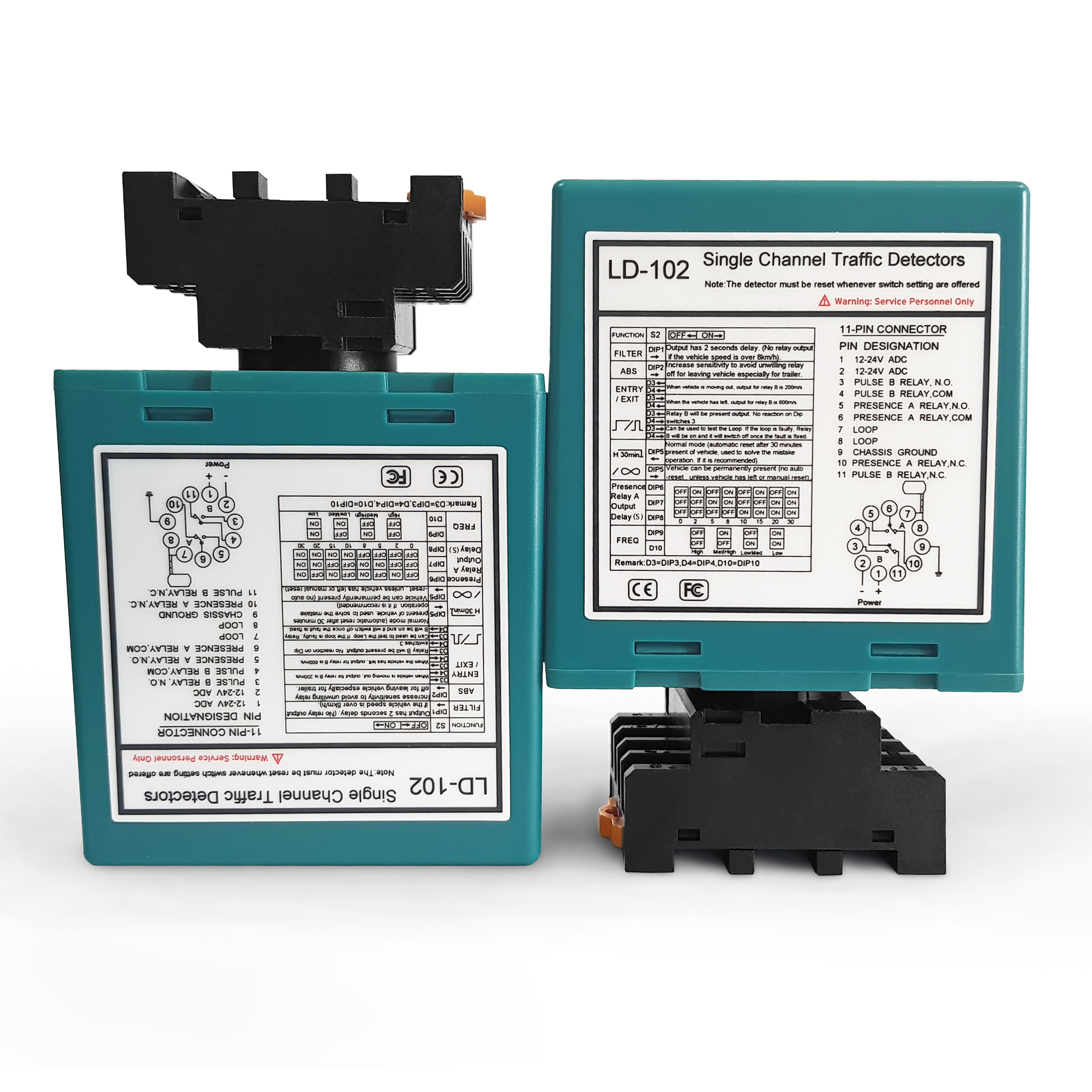

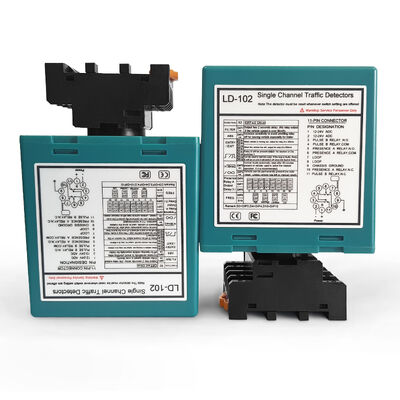

Detektor Loop Kendaraan Saluran Tunggal Dan Dua Saluran Dengan Fungsi Deteksi Arah

  • Vehicle Loop Detector Single Channel And Two Channel With Direction Detection Function
  • Vehicle Loop Detector Single Channel And Two Channel With Direction Detection Function
Tempat asal Cina
Nama merek JUTAI
Sertifikasi CE
Nomor model LD-202
Dokumen LD-200.202.pdf
Kuantitas min Order 1
Harga negotiable
Kemasan rincian Karton
Waktu pengiriman 5 - 8 hari kerja
Syarat-syarat pembayaran T/T,L/C,D/A,D/P,Western Union,Paypal,MoneyGram,Alipay
Menyediakan kemampuan 1000 buah per bulan

Hubungi saya untuk sampel gratis dan kupon.

Ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

skype: sales10@aixton.com

Jika Anda memiliki masalah, kami menyediakan 24 jam bantuan online.

x
Detail produk
Persyaratan Daya 12-24V Rentang Putaran Otomatis 20-2000uh
Kepekaan 16 Arah Dapat Dipilih/ Tertinggi 0,010%Dl/L/Terendah 2,56% Temp Operasi -40 ~ +70℃
Waktu Respons Nyalakan 10-90 md/Matikan 10-90 md Spesifikasi 13.6*8.6*5.2
Menyoroti

Detektor Loop Saluran Tunggal

,

detektor loop dua saluran

,

detektor loop dengan deteksi arah
Tinggalkan pesan
Deskripsi Produk

Detektor Loop Kendaraan Saluran Tunggal Dan Dua Saluran Dengan Fungsi Deteksi Arah 0

Detektor Loop Kendaraan: Saluran Tunggal Dan Saluran Ganda Dengan Fungsi Deteksi Arah

Detektor loop kendaraan JUTAI (varian saluran tunggal & ganda) adalah solusi kelas profesional yang dirancang dengan deteksi arah opsional, disesuaikan untuk manajemen lalu lintas, kontrol akses, dan sistem masuk/keluar. Dibangun dengan daya tahan industri dan konfigurasi yang fleksibel, mereka mendukung penginderaan keberadaan kendaraan yang presisi, pemicu pulsa, dan (untuk model dua saluran) penilaian arah—beradaptasi dengan mulus ke instalasi dalam/luar ruangan dan berintegrasi dengan pengontrol gerbang, penghitung lalu lintas, dan sistem keamanan.
Rangkaian produk kami memenuhi beragam kebutuhan aplikasi:
  • Saluran Tunggal (LD100 AC / LD102 DC): Berfokus pada deteksi keberadaan dan pulsa yang andal untuk otomatisasi dasar (misalnya, aktivasi gerbang, kontrol pintu industri) tanpa penginderaan arah.
  • Dua Saluran (LD200 AC / LD202 DC): Dilengkapi dengan 3 mode deteksi arah yang dapat dikonfigurasi, ideal untuk manajemen masuk/keluar, penghitungan lalu lintas, dan pemantauan aliran dua arah.
Semua detektor memastikan identifikasi mobil, truk, sepeda motor, forklift, dan kendaraan tugas berat yang konsisten, menjaga stabilitas dalam kondisi lingkungan yang keras.

Fitur Utama (Deteksi Arah & Keunggulan Inti)

  • Penginderaan Arah (Eksklusif Dua Saluran): 3 mode yang dapat dikonfigurasi secara akurat mengidentifikasi arah perjalanan kendaraan (misalnya, CH1→CH2 / CH2→CH1), memungkinkan penghitungan lalu lintas dua arah dan kontrol logika masuk/keluar.
  • Sensitivitas yang Dapat Disesuaikan: Saluran Tunggal (penyetelan 16 tingkat); Dua Saluran (penyesuaian independen 8 tingkat per saluran) – meminimalkan pemicu palsu dan beradaptasi dengan kendaraan dari semua ukuran, termasuk trailer.
  • Operasi Multi-Mode: Mendukung pemantauan keberadaan (pelacakan kendaraan berkelanjutan), keluaran pulsa (pemicu sekali pakai), dan pengaturan ulang otomatis (semua model); Dua Saluran menambahkan penginderaan arah untuk manajemen lalu lintas tingkat lanjut.
  • Keandalan Tingkat Industri: Rumah tahan cuaca/debu, rentang suhu pengoperasian -40°C~+70°C, dan toleransi kelembaban 95% non-kondensasi – tahan terhadap getaran industri, debu, dan cuaca ekstrem.
  • Status Waktu Nyata & Peringatan Kesalahan: Indikator LED menampilkan daya, status deteksi, dan kesalahan loop (sirkuit pendek/terbuka), memungkinkan pemecahan masalah di lokasi yang cepat untuk mengurangi waktu henti.
  • Desain Anti-Interferensi: Frekuensi yang dapat dipilih 4 langkah (20–80 kHz untuk Saluran Tunggal; 20–100 kHz untuk Dua Saluran) menghilangkan percakapan silang dengan loop atau peralatan elektronik yang berdekatan.
  • Integrasi Mudah: Tombol reset manual untuk konfirmasi konfigurasi; keluaran relai ganda (per saluran untuk Dua Saluran) terhubung dengan mulus dengan sistem otomatisasi dan kontrol akses standar.

Ringkasan Spesifikasi Teknis

Parameter Saluran Tunggal (LD100 / LD102) Dua Saluran (LD200 / LD202)
Catu Daya 100–240V AC atau 12–24V DC 100–240V AC atau 12–24V DC
Saluran Deteksi 1 2 Saluran Independen
Deteksi Arah Tidak Tersedia Ya (3 mode, dapat dikonfigurasi sakelar DIP)
Penyesuaian Sensitivitas 16 tingkat 8 tingkat per saluran
Pemilihan Frekuensi 4 langkah (20–80 kHz) 4 langkah (20–100 kHz)
Keluaran Relai 2 (Keberadaan + Pulsa/Kesalahan) 2 (Satu per saluran: COM + NO)
Waktu Respons 10–90 ms 10–90 ms
Suhu Pengoperasian -40°C hingga +70°C -40°C hingga +70°C
Indikator LED Daya + LED Deteksi LED Daya + LED Deteksi CH1/CH2
Toleransi Kelembaban Hingga 95% RH (non-kondensasi) Hingga 95% RH (non-kondensasi)
Rentang Induktansi Loop 20–2000 µH 20–2000 µH per saluran

Panduan Pemasangan Loop (Optimasi Deteksi Arah)

Keliling Loop Putaran Kawat yang Direkomendasikan
3–4 meter 6 putaran
4–6 meter 5 putaran
6–10 meter 4 putaran
10–20 meter 3 putaran
Lebih dari 20 meter 2 putaran
Catatan Pemasangan Untuk deteksi arah (Dua Saluran), pasang loop dengan jarak 1m di sepanjang jalur perjalanan; segel dengan epoksi cepat-set atau bitumen panas untuk daya tahan jalan/lantai industri.

Aplikasi Ideal (Deteksi Arah & Kasus Penggunaan Inti)

  • Kasus Penggunaan Saluran Tunggal: Aktivasi pintu industri, otomatisasi gerbang parkir, deteksi forklift gudang, kontrol gerbang boom keamanan, penginderaan keberadaan titik akses dasar.
  • Kasus Penggunaan Dua Saluran: Sistem penghitungan masuk/keluar parkir, analisis arah aliran lalu lintas, klasifikasi kendaraan bilik tol, kontrol akses dua arah, manajemen masuk/keluar industri, pemantauan jalur ganda dermaga pemuatan.

Mengapa Memilih Detektor Loop Kendaraan JUTAI?

  • Pengalaman khusus lebih dari 15 tahun dalam teknologi deteksi kendaraan, dengan penginderaan arah yang dioptimalkan untuk skenario lalu lintas dunia nyata.
  • Rangkaian produk yang komprehensif: dari solusi saluran tunggal dasar hingga detektor dua saluran canggih dengan deteksi arah.
  • Pengujian pra-pengiriman yang ketat memastikan keandalan di lingkungan industri, komersial, dan kota yang sangat dibutuhkan.
  • Dukungan kustomisasi OEM/ODM + fleksibilitas pesanan standar, disesuaikan dengan persyaratan proyek tertentu.
  • Garansi 2 tahun + dukungan teknis khusus untuk integrasi yang mulus dan kinerja jangka panjang.

Memilih Model yang Tepat

  • Pilih Saluran Tunggal untuk kebutuhan deteksi keberadaan/pulsa dasar (misalnya, otomatisasi gerbang/pintu sederhana).
  • Pilih Dua Saluran untuk deteksi arah, penghitungan lalu lintas dua arah, atau pemantauan zona ganda (misalnya, sistem masuk/keluar).

Pesan Sekarang – Tingkatkan Presisi Lalu Lintas & Kontrol Akses

Hubungi kami hari ini untuk meminta sampel, mendapatkan penawaran khusus, atau berkonsultasi dengan detail teknis. Detektor loop JUTAI (saluran tunggal & ganda dengan deteksi arah) memberikan kinerja yang presisi dan tahan lama untuk proyek manajemen lalu lintas dan kontrol akses Anda.

Detektor Loop Kendaraan Saluran Tunggal Dan Dua Saluran Dengan Fungsi Deteksi Arah 1

Detektor Loop Kendaraan Saluran Tunggal Dan Dua Saluran Dengan Fungsi Deteksi Arah 2

Detektor Loop Kendaraan Saluran Tunggal Dan Dua Saluran Dengan Fungsi Deteksi Arah 3


Koneksi


Detektor Loop Kendaraan Saluran Tunggal Dan Dua Saluran Dengan Fungsi Deteksi Arah 4




Indikator dan Sakelar:

  • LED Daya (MERAH): Menyala untuk menunjukkan "Daya HIDUP."
  • LED Deteksi CH1:
    • Menyala Terus: Menunjukkan deteksi kendaraan.
    • Berkedip Lambat: Menunjukkan sirkuit pendek loop atau putaran yang tidak mencukupi setelah loop.
    • Berkedip Cepat: Menunjukkan sirkuit terbuka loop atau putaran yang berlebihan setelah loop.
  • LED Deteksi CH2:
    • Menyala Terus: Menunjukkan deteksi kendaraan.
    • Berkedip Lambat: Menunjukkan sirkuit pendek loop atau putaran yang tidak mencukupi setelah loop.
    • Berkedip Cepat: Menunjukkan sirkuit terbuka loop atau putaran yang berlebihan setelah loop.

Pemilihan Sensitivitas:

  • Penyesuaian sensitivitas dan frekuensi difasilitasi melalui sakelar dip 7 arah dan pengaturan sakelar dip 10 arah.
  • Pengguna dapat memilih dari 8 pengaturan sensitivitas yang berbeda dengan mengkonfigurasi posisi sakelar dip sesuai dengan tabel yang disediakan.
  • Sakelar dip 6, 7, dan 8 mengatur sensitivitas CH1, mulai dari 0,8 (paling tidak sensitif) hingga 0,015 (paling sensitif).
  • Sakelar dip 3, 4, dan 5 mengontrol sensitivitas CH2, mulai dari 0,8 (paling tidak sensitif) hingga 0,015 (paling sensitif).


Detektor Loop Kendaraan Saluran Tunggal Dan Dua Saluran Dengan Fungsi Deteksi Arah 5




3. Sakelar 1=S1 : Pemilihan Fungsi Loop Saluran 1 (sakelar dip 10 arah)


(1)(Sakelar 1) DIP 1 & DIP 2 Peningkatan Sensitivitas Khusus Untuk Kedua Trailer (Kedua Saluran).


Detektor Loop Kendaraan Saluran Tunggal Dan Dua Saluran Dengan Fungsi Deteksi Arah 6


(2)(Sakelar 1=S1) D3, D4, D5 dan (Sakelar 2=S2) D1, D2 Mengatur Fungsi Khusus (Mode 1, 2, 3 Deteksi Arah. Mode 4, 5, 6 Mode Normal, dua deteksi loop dipisahkan)


Detektor Loop Kendaraan Saluran Tunggal Dan Dua Saluran Dengan Fungsi Deteksi Arah 7



(3)(Sakelar 1=S1) D6 & D7 & D8 dan (Sakelar 2=S2) D3 & D4 & D5 Mengatur Pemilihan Sensitivitas CH1 dan CH2 (Delapan Pilihan Tingkat).


Detektor Loop Kendaraan Saluran Tunggal Dan Dua Saluran Dengan Fungsi Deteksi Arah 8


(4)(Sakelar 1=S1) D9 & D10 dan (Sakelar2=S2) D6, D7 Mengatur Frekuensi (20 K hingga 100 KHz).


Detektor Loop Kendaraan Saluran Tunggal Dan Dua Saluran Dengan Fungsi Deteksi Arah 9
* Tombol Reset : Harap dicatat : LD-200 harus direset setiap kali perubahan pengaturan dilakukan pada sakelar Dip.


Tindakan Pencegahan Pemasangan dan Pemecahan Masalah:

  1. Ukuran Pemotongan Koil dan Pedoman Pemasangan ditunjukkan pada diagram di sebelah kanan.
  2. Direkomendasikan untuk menggunakan kabel feromagnetik untuk koil induksi, dengan total panjang hingga 500 meter.
  3. Ukuran pemotongan koil harus berupa persegi panjang dengan panjang 1,0 hingga 2,0 meter dan lebar 0,8 hingga 1,2 meter, menghindari sudut siku-siku di sudut sebanyak mungkin.
  4. Ikhtisar pemasangan yang direkomendasikan dari putaran koil tipikal dasar:
Detektor Loop Kendaraan Saluran Tunggal Dan Dua Saluran Dengan Fungsi Deteksi Arah 10


Saat pemasangan, harap jaga agar steker dan soket produk dalam arah vertikal


Detektor Loop Kendaraan Saluran Tunggal Dan Dua Saluran Dengan Fungsi Deteksi Arah 11


Aplikasi


Seri detektor loop kendaraan saluran ganda JUTAI LD200/202, dilengkapi dengan fungsi pengenalan arah, sangat ideal untuk banyak skenario masuk dan keluar saluran tunggal. Saat diintegrasikan dengan pengontrol pintu JUTAI One (Model: AC-11), penghalang gerbang JUTAI (Model: BR-110), dan pembaca RFID jarak jauh JUTAI (Model: PUHF-9), bersama dengan koil loop tahan suhu tinggi (Model: JTHT-11), ia membentuk solusi yang mulus untuk sistem kontrol akses masuk/keluar saluran tunggal.


Detektor Loop Kendaraan Saluran Tunggal Dan Dua Saluran Dengan Fungsi Deteksi Arah 12

Prinsip kerjanya adalah sebagai berikut:

  1. Proses Masuk:

    • Saat mobil memasuki komunitas atau tempat parkir, kedua koil loop ditekan secara bersamaan.
    • Detektor Loop Saluran Ganda JUTAI (LD-200/202) memicu pembaca UHF yang terletak di pintu masuk.
    • Pembaca UHF membaca ID kartu dan mengirimkannya ke pengontrol (AC-11) melalui keluaran Wiegand.
    • Pengontrol memverifikasi validitas ID dan mengeluarkan sinyal relai untuk membuka penghalang gerbang.
    • Mobil memasuki komunitas atau tempat parkir, dan saat melewati gerbang penghalang, lengan penghalang turun secara otomatis.
    • Detektor Loop Saluran Tunggal JUTAI (LD-100/102) memastikan keamanan dan fungsionalitas anti-penghancuran selama proses ini.

  2. Proses Keluar:

    • Saat mobil keluar dari komunitas atau tempat parkir, ia melewati pembaca UHF di dalam.
    • LD-200/LD-202 memicu pembaca UHF, yang membaca kartu dan mengirimkan ID ke pengontrol.
    • Pengontrol memverifikasi validitas ID dan mengeluarkan sinyal relai untuk membuka penghalang gerbang agar mobil dapat keluar.
    • Saat mobil melewati gerbang penghalang, lengan penghalang turun secara otomatis.
    • LD-100/102 memberikan keamanan dan fungsionalitas anti-penghancuran selama proses ini.

  3. Pengenalan Arah:

    • Fungsi Pengenalan Arah LD-200/LD-202 memastikan bahwa detektor loop saluran ganda tidak memicu sinyal lagi saat mobil melewati pembaca UHF lain, sehingga hanya merekam catatan masuk atau keluar dalam sistem.
Detektor Loop Kendaraan Saluran Tunggal Dan Dua Saluran Dengan Fungsi Deteksi Arah 13



Detektor Loop Saluran Ganda JUTAI LD-200/202 juga dapat berfungsi sebagai dua detektor loop saluran tunggal independen. Konfigurasi ini cocok untuk tempat parkir standar satu masuk dan satu keluar, di mana ada satu penghalang dan satu pembaca jarak jauh di pintu masuk dan keluar.

Dalam pengaturan ini, satu koil loop digunakan untuk memicu pembaca dan membaca kartu, sementara koil loop lainnya didedikasikan untuk fungsi anti-penghancuran penghalang. Dengan memanfaatkan LD-200/202 sebagai dua detektor loop independen, ada potensi manfaat penghematan biaya dari sudut pandang ekonomi. Pengaturan ini mengurangi beberapa biaya perangkat keras yang terkait dengan penggunaan detektor terpisah untuk setiap fungsi.

Fungsionalitas ini dicapai dengan mengaktifkan fitur Mode Kerja Independen dari LD-200/202, yang memungkinkannya beroperasi secara efektif dalam kapasitas ganda ini.


Detektor Loop Kendaraan Saluran Tunggal Dan Dua Saluran Dengan Fungsi Deteksi Arah 14


Detektor Loop Kendaraan Saluran Tunggal Dan Dua Saluran Dengan Fungsi Deteksi Arah 15Detektor Loop Kendaraan Saluran Tunggal Dan Dua Saluran Dengan Fungsi Deteksi Arah 16
