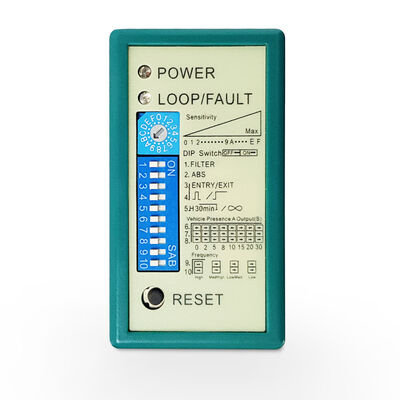

Sensor Loop Saluran Ganda Tunggal AC DC Daya Untuk Pintu Industri Dan Kontrol Akses

Sensor gelung saluran tunggal dan ganda JUTAI adalah solusi deteksi kelas industri yang dioptimalkan untuk otomatisasi pintu industri dan sistem kontrol akses,mendukung input daya AC (100-240V) dan DC (12-24V)Dibangun dengan keandalan yang tangguh dan konfigurasi yang fleksibel, mereka memberikan kehadiran kendaraan yang tepat dan deteksi denyut nadi untuk merampingkan efisiensi alur kerja dan meningkatkan keamanan.

Produk kami memenuhi berbagai kebutuhan industri dan kontrol akses:

• Saluran tunggal (LD100 AC / LD102 DC):Ideal untuk aktivasi pintu industri dasar dan kontrol akses titik tunggal, berfokus pada deteksi kehadiran / denyut nadi yang dapat diandalkan.
• Saluran ganda (LD200 AC / LD202 DC):Dilengkapi dengan sensasi arah dan pemantauan zona ganda, sempurna untuk manajemen akses masuk / keluar dan operasi pintu industri terkoordinasi.

Semua sensor secara mulus mendeteksi mobil, truk, forklifts, dan sepeda motor, mempertahankan kinerja stabil di lingkungan industri yang keras dan titik akses luar ruangan.

• Fleksibilitas Dual Power:Mendukung AC 100-240V (instalasi industri permanen) dan DC 12-24V (setup daya seluler / cadangan), beradaptasi dengan berbagai kondisi pasokan listrik.
• Sensitivitas yang dapat disesuaikan:Model Single Channel menawarkan penyesuaian sensitivitas 16 tingkat; varian Dual Channel menyediakan penyesuaian independen 8 tingkat per saluran, meminimalkan pemicu palsu dari puing-puing logam atau peralatan yang berdekatan.
• Mode Operasi yang dapat dikonfigurasi:Modus kehadiran (menjaga pintu industri terbuka selama perjalanan kendaraan), modus pulsa (memicu aktivasi pintu satu kali), dan reset otomatis (mencegah kesalahan operasi);Dual Channel menambahkan 3 mode deteksi arah untuk logika akses masuk / keluar.
• Daya tahan industri:Perumahan tahan cuaca, tahan debu, kisaran suhu operasi -40 ° C ~ + 70 ° C, dan toleransi kelembaban non-kondensasi 95% - tahan terhadap getaran industri, debu, dan cuaca ekstrem.
• Pemantauan Status Real-Time:Indikator LED untuk daya, status deteksi, dan kesalahan loop (putaran pendek / terbuka), memungkinkan pemecahan masalah di tempat yang cepat untuk mengurangi downtime industri.
• Integrasi kontrol akses yang mulus:Output relay ganda (per saluran untuk model Dual Channel) terhubung dengan pengontrol pintu industri, panel kontrol akses, dan sistem keamanan - tidak perlu pemrograman yang kompleks.
• Desain anti interferensi:Frekuensi 4 langkah yang dapat dipilih (20-80 kHz untuk Single Channel; 20-100 kHz untuk Dual Channel) menghindari komunikasi silang dengan mesin industri atau loop deteksi yang berdekatan.

• Kasus penggunaan saluran tunggal:Pintu rol industri/aktivasi pintu kecepatan tinggi, otomatisasi gerbang akses gudang, deteksi masuk forklift, kontrol pintu dermaga pemuatan, sensing kehadiran titik akses sederhana.
• Kasus penggunaan saluran ganda:Manajemen akses masuk/keluar industri, operasi dua pintu terkoordinasi, kontrol akses dengan logika arah (hanya masuk/hanya keluar), akses gerbang tol untuk kendaraan industri,kontrol akses multi-lane di pabrik/logistik park.

• 15+ tahun keahlian dalam teknologi deteksi kendaraan kelas industri, disesuaikan dengan pintu industri dan aliran kerja kontrol akses.
• Opsi dual power (AC/DC) untuk penyebaran fleksibel di pabrik, gudang, dan titik akses luar ruangan.
• Pengujian kualitas yang ketat untuk memastikan ketahanan terhadap getaran industri, debu, dan suhu ekstrim.
• Dukungan kustomisasi OEM / ODM + fleksibilitas pesanan standar, beradaptasi dengan persyaratan proyek tertentu.
• Garansi 2 tahun + dukungan teknis 24/7 untuk integrasi mulus dan keandalan jangka panjang.

• PilihSaluran tunggalsensor untuk aktivasi pintu industri dasar dan kontrol akses titik tunggal.
• PilihSaluran gandasensor untuk manajemen akses arah, deteksi dua zona, atau sistem pintu industri terkoordinasi.

• LED daya (Merah):Menyala untuk menunjukkan "Power ON".
• LED deteksi CH1:
  • Tetap On: Menunjukkan deteksi kendaraan.
  • Lambat berkedip: Menunjukkan sirkuit pendek loop atau tikungan yang tidak cukup setelah loop.
  • Fast Blinking: Menunjukkan sirkuit loop terbuka atau tikungan berlebihan setelah loop.
• LED deteksi CH2:
  • Tetap On: Menunjukkan deteksi kendaraan.
  • Lambat berkedip: Menunjukkan sirkuit pendek loop atau tikungan yang tidak cukup setelah loop.
  • Fast Blinking: Menunjukkan sirkuit loop terbuka atau tikungan berlebihan setelah loop.

Sensitivitas dan pengaturan frekuensi difasilitasi melalui pengaturan switch 7 arah dan switch 10 arah.Pengguna dapat memilih dari 8 pengaturan sensitivitas yang berbeda dengan mengkonfigurasi posisi dip switch sesuai dengan tabel yang disediakan.

• Dip switch 6, 7, dan 8 mengatur sensitivitas CH1, berkisar dari 0,8 (paling sensitif) hingga 0,015 (paling sensitif).
• Dip switch 3, 4, dan 5 mengontrol sensitivitas CH2, berkisar dari 0,8 (paling sensitif) hingga 0,015 (paling sensitif).

(1) DIP 1 & DIP 2:Peningkatan sensitivitas khusus untuk kedua trailer (kedua saluran).

(2) D3, D4, D5 dan Switch 2=S2 D1, D2:Pengaturan Fungsi Khusus (Mode1, 2, 3 Direction Detection. Mode 4, 5, 6 Normal mode, dua deteksi loop dipisahkan).

(3) D6 & D7 & D8 dan Switch 2=S2 D3 & D4 & D5:Pengaturan Seleksi Sensitivitas CH1 dan CH2 (Pilihan Delapan Tingkat).

(4) D9 & D10 dan Switch2=S2 D6, D7:Frekuensi pengaturan (20 K sampai 100 KHz).

• Ukuran pemotongan gulungan dan pedoman pemasangan seperti yang ditunjukkan dalam diagram di sebelah kanan.
• Dianjurkan untuk menggunakan kawat ferromagnetik untuk kumparan induksi, dengan total panjang hingga 500 meter.
• Ukuran pemotongan gulungan harus persegi panjang dengan panjang 1,0 sampai 2,0 meter dan lebar 0,8 sampai 1,2 meter, menghindari sudut lurus di sudut sebanyak mungkin.

Seri detektor loop kendaraan ganda saluran JUTAI LD200/202, dilengkapi dengan fungsi pengenalan arah, sangat ideal untuk banyak skenario masuk dan keluar saluran tunggal.Ketika terintegrasi dengan JUTAI One door controller (Model: AC-11), penghalang gerbang JUTAI (Model: BR-110) dan pembaca RFID jarak jauh JUTAI (Model: PUHF-9), bersama dengan kumparan loop resistensi suhu tinggi (Model: JTHT-11),merupakan solusi mulus untuk sistem kontrol akses masuk/keluar saluran tunggal.

JUTAI LD-200/202 Double Channel Loop Detector juga dapat berfungsi sebagai dua detektor loop single-channel yang independen. Konfigurasi ini cocok untuk tempat parkir standar satu masuk dan satu keluar,dimana ada satu penghalang dan satu pembaca jarak jauh di kedua pintu masuk dan pintu keluar.

Dalam pengaturan ini, salah satu kumparan loop digunakan untuk memicu pembaca dan membaca kartu, sementara kumparan loop lainnya didedikasikan untuk fungsi anti-membobol penghalang.Dengan menggunakan LD-200/202 sebagai dua detektor loop independen, ada potensi keuntungan penghematan biaya dari sudut pandang ekonomi. pengaturan ini mengurangi beberapa biaya perangkat keras yang terkait dengan menggunakan detektor terpisah untuk setiap fungsi.

Fungsionalitas ini dicapai dengan mengaktifkan fitur Mode Kerja Independen dari LD-200/202, yang memungkinkan untuk beroperasi secara efektif dalam kapasitas ganda ini.
