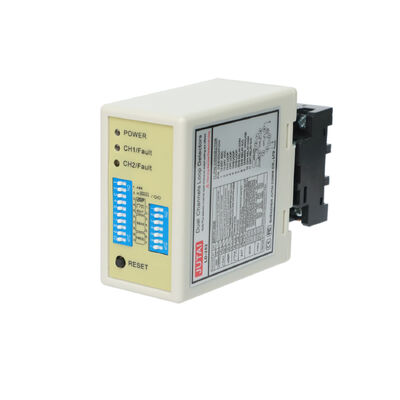

Sensor kendaraan dua saluran dengan mode arah untuk sistem penghitungan parkir mobil
| Tempat asal | Cina |
|---|---|
| Nama merek | JUTAI |
| Sertifikasi | CE |
| Nomor model | LD-202 |
| Dokumen | LD-200.202.pdf |
| Kuantitas min Order | 1 |
| Harga | negotiable |
| Kemasan rincian | Karton |
| Waktu pengiriman | 5 - 8 hari kerja |
| Syarat-syarat pembayaran | T/T,L/C,D/A,D/P,Western Union,Paypal,,Alipay |
| Menyediakan kemampuan | 1000 buah per bulan |
Detail produk
| Persyaratan daya | 12-24V | Rentang Putaran Otomatis | 20-2000uh |
|---|---|---|---|
| Kepekaan | 16 Arah Dapat Dipilih/ Tertinggi 0,010%Dl/L/Terendah 2,56% | Temp Operasi | -40 ~ +70℃ |
| Waktu Respons | Nyalakan 10-90 md/Matikan 10-90 md | Spesifikasi | 13.6*8.6*5.2 |
| Menyoroti | sensor kendaraan dua saluran,sensor sistem penghitungan parkir mobil,detektor loop arah |
||
Deskripsi Produk
Sensor kendaraan dua saluran dengan mode arah untuk sistem penghitungan parkir mobil
JUTAI Two Channel Vehicle Sensor (Model LD200/LD202) adalah solusi yang berfokus pada presisi yang disesuaikan untuk sistem penghitungan parkir,mengintegrasikan saluran independen ganda dan mode arah yang dapat dikonfigurasi untuk memberikan pelacakan lalu lintas bidirectional yang akurat dan statistik hunian secara real time. Itu seamlessly beradaptasi ke garasi pusat perbelanjaan, kompleks perumahan, tempat parkir bandara,dan parkir mobil komersial yang berfungsi sebagai sistem penghitungan arah terpadu atau dua sensor saluran tunggal terpisah untuk memenuhi kebutuhan tata letak yang beragam.
Fitur Utama (Hitung Parkir Mobil Dioptimalkan)
- Keakuratan Penghitungan Arah:3 mode arah yang dapat dikonfigurasi secara tepat mengidentifikasi masuk kendaraan (CH1→CH2) dan keluar (CH2→CH1), menghilangkan penghitungan duplikat atau terlewatkan untuk data hunian yang dapat diandalkan.
- Dual Channel Versatilitas:Ganti antara penghitungan arah terkoordinasi atau penggunaan saluran tunggal independen ideal untuk memisahkan jalur masuk/keluar atau memantau beberapa zona parkir.
- Kompatibilitas kendaraan luas:Sensitivitas 8 tingkat yang dapat disesuaikan (0,015% - 0,8% DL/L) per saluran mendeteksi mobil, sepeda motor, SUV, dan kendaraan komersial ringan,dengan peningkatan sensitivitas switch DIP untuk trailer atau kendaraan besar.
- Desain anti interferensi:Frekuensi yang dapat dipilih 4 langkah (20-100 kHz) menghindari percakapan silang dengan loop, struktur logam, atau peralatan parkir yang berdekatan, memastikan penghitungan stabil di tempat parkir yang ramai.
- Pemantauan Status Real-Time:Indikator LED menampilkan daya, deteksi saluran, dan kesalahan loop (sekuritas pendek / terbuka atau putaran loop yang salah), memungkinkan pemecahan masalah cepat untuk meminimalkan waktu berhenti menghitung.
- Pilihan daya yang fleksibel:LD200 (100-240V AC) untuk instalasi parkir permanen; LD202 (12-24V DC) untuk pengaturan penghitungan sementara atau mobile (misalnya, parkir acara).
- Mode Operasi yang dapat dikonfigurasi:Mendukung output pulsa (untuk menghitung pemicu) dan kehadiran tahan (untuk pemantauan sementara kendaraan), dengan 10 menit otomatis-reset untuk menyelesaikan kesalahan operasi.
- Mudah Integrasi:Output relay ganda (1 per saluran) terhubung dengan lancar ke sistem panduan parkir, tampilan digital, atau perangkat lunak manajemen untuk pembaruan hunian secara real-time.
Spesifikasi Teknis
| Parameter | Spesifikasi |
|---|---|
| Nama produk | Sensor kendaraan dua saluran (mode arah) |
| Model | LD200 (Power AC) / LD202 (Power DC) |
| Saluran | 2 Independen (penghitungan arah atau penggunaan terpisah) |
| Sumber Daya | 100-240V AC (LD200) / 12-24V DC (LD202) |
| Deteksi Arah | 3 mode khusus (dikonfigurasi melalui switch DIP) |
| Modus Operasi | 3 mode arah + 3 mode normal (kehadiran/kekuatan output) |
| Sensitivitas per saluran | 8-level adjustable (0.015-0.8% DL/L, tertinggi ke terendah) |
| Jangkauan Frekuensi | 20-100 kHz (4-langkah dapat dipilih) |
| Waktu Tanggapan | 10-90 ms (menyala/mati) |
| Output Relay | 2 Relay (1 per saluran: COM + NO) |
| Indikator Status | LED Power Merah + LED CH1/CH2 Hijau (terus menyala = deteksi; berkedip lambat = sirkuit pendek/lusuk tidak cukup; berkedip cepat = sirkuit terbuka/lusuk berlebih) |
| Fungsi Reset | Tombol reset manual + reset otomatis 10 menit (mode normal) |
| Induktansi loop | 20-2000 μH per saluran |
| Rekomendasi putaran loop | Perimeter 3-4m (6 belokan) / 4-6m (5 belokan) / 6-10m (4 belokan) / 10-20m (3 belokan) / ≥20m (2 belokan) |
| Suhu operasi | -40°C sampai +70°C |
| Toleransi Kelembaban | Sampai 95% RH (non-kondensasi) |
| Jaminan | Garansi produsen 2 tahun |
Aplikasi Parkir Mobil Kunci
- Parkir mobil komersial:Pusat perbelanjaan, gedung perkantoran, dan penghitungan parkir stadion, berintegrasi dengan tampilan panduan untuk mengarahkan pengemudi ke ruang yang tersedia.
- Parkir bergerbang untuk tempat tinggal:Penghitungan masuk/keluar dua arah untuk kendaraan penduduk dan pengunjung, mendukung integrasi sistem kontrol akses.
- Tempat parkir bandara/pelabuhan:Pelacakan penuh parkir jangka panjang dan jangka pendek, menghitung mobil penumpang dan kendaraan layanan bandara.
- Tempat parkir acara:Penghitungan sementara untuk konser, pertandingan olahraga, atau festival (dengan model LD202 DC) untuk mengelola aliran lalu lintas dan menginformasikan peserta ketersediaan.
- Layanan Parkir Valet:Penghitungan masuk/keluar kendaraan dan manajemen antrian untuk mengoptimalkan operasi valet dan mengurangi waktu tunggu pelanggan.
- Stasiun pengisian EV Parkir:Penghitungan dan pemantauan keanggotaan untuk tempat pengisian, mencegah penggunaan yang tidak sah dan mengelola aliran antrian.
- Tempat parkir terbuka:Penghitungan lalu lintas dua arah untuk taman umum, tempat wisata, dan tempat parkir pusat ritel.
- Garasi bertingkat:Penghitungan lantai demi lantai dan pelacakan arah, data feed ke sistem manajemen pusat untuk pengawasan penuh hunian garasi.
Hubungan
Indikator dan Saklar
- LED daya (Merah):Menyala untuk menunjukkan "Power ON".
- LED deteksi CH1:
- Tetap Menyala: Menunjukkan deteksi kendaraan
- Lambat berkedip: Menunjukkan sirkuit pendek loop atau tikungan yang tidak cukup setelah loop
- Cepat berkedip: Menunjukkan sirkuit terbuka loop atau tikungan berlebihan setelah loop
- LED deteksi CH2:
- Tetap Menyala: Menunjukkan deteksi kendaraan
- Lambat berkedip: Menunjukkan sirkuit pendek loop atau tikungan yang tidak cukup setelah loop
- Cepat berkedip: Menunjukkan sirkuit terbuka loop atau tikungan berlebihan setelah loop
Seleksi Sensitivitas
Sensitivitas dan pengaturan frekuensi difasilitasi melalui pengaturan switch 7 arah dan switch 10 arah.Pengguna dapat memilih dari 8 pengaturan sensitivitas yang berbeda dengan mengkonfigurasi posisi dip switch sesuai dengan tabel yang disediakan.
Dip switch 6, 7, dan 8 mengatur sensitivitas CH1, berkisar dari 0,8 (paling sensitif) hingga 0,015 (paling sensitif).8 (paling sensitif) hingga 0.015 (paling sensitif).
Konfigurasi Switch
Saklar 1 (S1):Channel 1 Loop Function Selection (10 way dip switch)
Peningkatan Sensitivitas Khusus
(Switch 1) DIP 1 & DIP 2 Peningkatan Sensitivitas Khusus Untuk Kedua Trailer (Kedua Saluran)
Pemilihan Mode
(Switch 1=S1) D3, D4, D5 dan (Switch 2=S2) D1, D2 Fungsi Khusus Pengaturan (Mode1, 2, 3 Deteksi Arah. Mode 4, 5, 6 Mode normal, dua deteksi loop dipisahkan)
Konfigurasi Seleksi Sensitivitas
(Switch 1=S1) D6 & D7 & D8 dan (Switch 2=S2) D3 & D4 & D5 Pengaturan Sensitivitas CH1 dan CH2 (Pilihan Delapan Tingkat)
Konfigurasi Frekuensi
(Switch 1=S1) D9 & D10 dan (Switch2=S2) D6, D7 Frekuensi pengaturan (20 K sampai 100 KHz)
Tombol Reset:Harap dicatat: LD-200 harus diatur ulang setiap kali perubahan pengaturan dilakukan pada saklar dip.
Langkah-langkah pencegahan pemasangan dan pemecahan masalah
- Ukuran pemotongan gulungan dan pedoman pemasangan seperti yang ditunjukkan dalam diagram di sebelah kanan.
- Dianjurkan untuk menggunakan kawat ferromagnetik untuk kumparan induksi, dengan total panjang hingga 500 meter.
- Ukuran pemotongan gulungan harus persegi panjang dengan panjang 1,0 sampai 2,0 meter dan lebar 0,8 sampai 1,2 meter, menghindari sudut lurus di sudut sebanyak mungkin.
Ringkasan Instalasi yang Direkomendasikan
Saat pemasangan, silakan menjaga produk colokan dan soket di arah vertikal
Aplikasi
Seri detektor loop kendaraan ganda saluran JUTAI LD200/202, dilengkapi dengan fungsi pengenalan arah, sangat ideal untuk banyak skenario masuk dan keluar saluran tunggal.Ketika terintegrasi dengan JUTAI One door controller (Model: AC-11), penghalang gerbang JUTAI (Model: BR-110) dan pembaca RFID jarak jauh JUTAI (Model: PUHF-9), bersama dengan kumparan loop resistensi suhu tinggi (Model: JTHT-11),merupakan solusi mulus untuk sistem kontrol akses masuk/keluar saluran tunggal.
Prinsip Kerja
- Proses masuk:
- Ketika mobil memasuki komunitas atau tempat parkir, kedua kumparan loop ditekan secara bersamaan.
- JUTAI Double Channel Loop Detector (LD-200/202) memicu pembaca UHF yang terletak di pintu masuk.
- Pembaca UHF membaca ID kartu dan mengirimkannya ke controller (AC-11) melalui output Wiegand.
- Kontroler memverifikasi validitas ID dan mengeluarkan sinyal relay untuk membuka penghalang gerbang.
- Mobil memasuki komunitas atau tempat parkir, dan saat melewati gerbang penghalang, lengan penghalang turun secara otomatis.
- JUTAI Single Channel Loop Detector (LD-100/102) memastikan keamanan dan fungsi anti-pemutus selama proses ini.
- Proses keluar:
- Ketika mobil keluar dari komunitas atau tempat parkir, ia melewati pembaca UHF di dalam.
- LD-200/LD-202 memicu pembaca UHF, yang membaca kartu dan mengirim ID ke pengontrol.
- Kontroler memverifikasi validitas ID dan mengeluarkan sinyal relay untuk membuka penghalang gerbang agar mobil bisa keluar.
- Saat mobil melewati gerbang penghalang, lengan penghalang turun secara otomatis.
- LD-100/102 menyediakan keamanan dan anti-membobol fungsi selama proses ini.
- Pengakuan arah:
- Fungsi Pengakuan Arah LD-200/LD-202 memastikan bahwa detektor loop saluran ganda tidak memicu sinyal lagi ketika mobil melewati pembaca UHF lain,dengan demikian mencatat hanya catatan masuk atau keluar di sistem.
JUTAI LD-200/202 Double Channel Loop Detector juga dapat berfungsi sebagai dua detektor loop single-channel yang independen. Konfigurasi ini cocok untuk tempat parkir standar satu masuk dan satu keluar,dimana ada satu penghalang dan satu pembaca jarak jauh di kedua pintu masuk dan pintu keluar.
Dalam pengaturan ini, salah satu kumparan loop digunakan untuk memicu pembaca dan membaca kartu, sementara kumparan loop lainnya didedikasikan untuk fungsi anti-membobol penghalang.Dengan menggunakan LD-200/202 sebagai dua detektor loop independen, ada potensi keuntungan penghematan biaya dari sudut pandang ekonomi. pengaturan ini mengurangi beberapa biaya perangkat keras yang terkait dengan menggunakan detektor terpisah untuk setiap fungsi.
Fungsionalitas ini dicapai dengan mengaktifkan fitur Mode Kerja Independen dari LD-200/202, yang memungkinkan untuk beroperasi secara efektif dalam kapasitas ganda ini.
