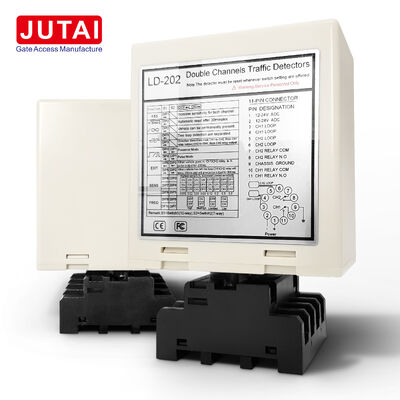

Detektor Kendaraan Saluran Ganda untuk Pemantauan dan Penghitungan Arus Lalu Lintas Dua Arah

Tempat asal	Cina
Nama merek	JUTAI
Sertifikasi	CE
Nomor model	LD-202
Dokumen	LD-200.202.pdf
Kuantitas min Order	1
Harga	negotiable
Kemasan rincian	Karton
Waktu pengiriman	5 - 8 hari kerja
Syarat-syarat pembayaran	T/T,L/C,D/A,D/P,Western Union,Paypal,,Alipay
Menyediakan kemampuan	1000 buah per bulan

Detail produk

Persyaratan daya	12-24V	Rentang Putaran Otomatis	20-2000uh
Kepekaan	16 Arah Dapat Dipilih/ Tertinggi 0,010%Dl/L/Terendah 2,56%	Temp Operasi	-40 ~ +70℃
Waktu Respons	Nyalakan 10-90 md/Matikan 10-90 md	Spesifikasi	13.68.65.2
Menyoroti	detektor loop dual channel , detektor arus lalu lintas dua arah , Detektor loop penghitungan kendaraan

Tinggalkan pesan

Deskripsi Produk

Detektor Kendaraan Dual Channel untuk Pemantauan dan Penghitungan Aliran Lalu Lintas Dua Arah

JUTAI Dual Channel Vehicle Detector (Model LD200/LD202) adalah solusi kelas profesional yang disesuaikan untuk pemantauan aliran lalu lintas dua arah dan penghitungan kendaraan yang akurat.Ini memiliki dua saluran deteksi independen, mendukung penilaian arah dan penggunaan saluran tunggal yang terpisah, menjadikannya ideal untuk jalan, tempat parkir, plaza tol, dan pusat logistik yang perlu melacak lalu lintas dua arah.

Fitur Utama

Deteksi arah dua arah:3 mode yang dapat dikonfigurasi untuk mengidentifikasi arah perjalanan kendaraan, memungkinkan pemantauan aliran dua arah yang tepat.
Fleksibilitas saluran ganda:Fungsi sebagai sistem arah yang terpadu atau dua detektor independen yang cocok untuk pemantauan jalur terpisah tanpa perangkat keras tambahan.
Penghitungan yang Tepat:Menghindari terlewatkan atau penghitungan duplikat dengan sensitivitas 8-tingkat yang dapat disesuaikan per saluran dan pengaturan frekuensi anti-interferensi.
Adaptasi trailer & kendaraan besar:Peningkatan sensitivitas yang diaktifkan oleh saklar DIP mencegah pemutusan relay palsu ketika trailer atau kendaraan tugas berat keluar.
Opsi Dual Power:LD200 (100-240V AC) untuk instalasi permanen; LD202 (12-24V DC) untuk studi lalu lintas mobile / sementara.
Pemberitahuan Status Intuitif:Indikator LED menunjukkan daya, status deteksi, dan kesalahan untuk pemecahan masalah yang cepat.
Konfigurasi sederhana:Saklar DIP mengatur mode operasi, sensitivitas, dan frekuensi tombol reset manual mengkonfirmasi perubahan secara instan.

Spesifikasi Teknis

Parameter	Spesifikasi
Nama produk	Detektor Kendaraan Dual Channel
Model	LD200 (AC) / LD202 (DC)
Saluran	2 Independen (penggunaan arah atau terpisah)
Sumber Daya	100-240V AC (LD200) / 12-24V DC (LD202)
Deteksi Arah	3 mode khusus (dikonfigurasi melalui switch DIP)
Modus Operasi	3 mode arah + 3 mode normal (kehadiran/kekuatan output)
Sensitivitas	8 tingkat per saluran (0,015-0,8% DL/L)
Jangkauan Frekuensi	20-100 kHz (4-langkah dapat dipilih)
Waktu Tanggapan	10-90 ms (menyala/mati)
Output Relay	2 Relay (1 per saluran: COM + NO)
Induktansi loop	20-2000 μH per saluran
Rekomendasi putaran loop	3-4m (6 putaran) / 4-6m (5 putaran) / 6-10m (4 putaran) / 10-20m (3 putaran) / ≥20m (2 putaran)
Suhu operasi	-40°C sampai +70°C
Jaminan	Garansi produsen 2 tahun

Aplikasi Utama

Pemantauan lalu lintas jalan: Penghitungan aliran dua arah dan pengumpulan data untuk perencanaan kota.
Masuk/keluar dari tempat parkir: Manajemen lalu lintas dua arah dan pelacakan hunian.
Toll plaza: Deteksi kendaraan arah untuk pengumpulan tol dan manajemen jalur.
Pusat logistik: pemantauan aliran masuk/keluar untuk truk dan forklift.
Jalur bus: Penegakan lalu lintas dua arah dan deteksi kendaraan yang tidak sah.
Zona konstruksi: Pemantauan aliran lalu lintas dua arah sementara (dengan model LD202 DC).

Hubungan

Indikator dan Saklar

LED daya (Merah):Menyala untuk menunjukkan "Power ON".

LED deteksi CH1:

Tetap On: Menunjukkan deteksi kendaraan.
Lambat berkedip: Menunjukkan sirkuit pendek loop atau tikungan yang tidak cukup setelah loop.
Fast Blinking: Menunjukkan sirkuit loop terbuka atau tikungan berlebihan setelah loop.

LED deteksi CH2:

Tetap On: Menunjukkan deteksi kendaraan.
Lambat berkedip: Menunjukkan sirkuit pendek loop atau tikungan yang tidak cukup setelah loop.
Fast Blinking: Menunjukkan sirkuit loop terbuka atau tikungan berlebihan setelah loop.

Seleksi Sensitivitas

Sensitivitas dan pengaturan frekuensi difasilitasi melalui pengaturan switch 7 arah dan switch 10 arah.Pengguna dapat memilih dari 8 pengaturan sensitivitas yang berbeda dengan mengkonfigurasi posisi dip switch sesuai dengan tabel yang disediakan.

Dip switch 6, 7, dan 8 mengatur sensitivitas CH1, berkisar dari 0,8 (paling sensitif) hingga 0,015 (paling sensitif).

Dip switch 3, 4, dan 5 mengontrol sensitivitas CH2, berkisar dari 0,8 (paling sensitif) hingga 0,015 (paling sensitif).

Rincian Konfigurasi Switch

Saklar 1 (S1):Channel 1 Loop Function Selection (10 way dip switch)

DIP 1 & DIP 2:Peningkatan sensitivitas khusus untuk kedua trailer (kedua saluran)

D3, D4, D5 dan Switch 2 (S2) D1, D2:Mengatur Fungsi Khusus (Mode1, 2, 3 Direction Detection. Mode 4, 5, 6 Normal mode, dua deteksi loop dipisahkan)

D6 & D7 & D8 dan Switch 2 (S2) D3 & D4 & D5:Pengaturan Seleksi Sensitivitas CH1 dan CH2 (Pilihan Delapan Tingkat)

D9 & D10 dan Switch 2 (S2) D6, D7:Frekuensi pengaturan (20 K sampai 100 KHz)

Tombol Reset:Harap dicatat: LD-200 harus diatur ulang setiap kali perubahan pengaturan dilakukan pada saklar dip.

Langkah-langkah pencegahan pemasangan dan pemecahan masalah

Ukuran pemotongan gulungan dan pedoman pemasangan seperti yang ditunjukkan dalam diagram di sebelah kanan.
Dianjurkan untuk menggunakan kawat ferromagnetik untuk kumparan induksi, dengan total panjang hingga 500 meter.
Ukuran pemotongan gulungan harus persegi panjang dengan panjang 1,0 sampai 2,0 meter dan lebar 0,8 sampai 1,2 meter, menghindari sudut lurus di sudut sebanyak mungkin.

Ringkasan Instalasi yang Direkomendasikan

Saat pemasangan, silakan menjaga produk colokan dan soket di arah vertikal

Aplikasi

Seri detektor loop kendaraan ganda saluran JUTAI LD200/202, dilengkapi dengan fungsi pengenalan arah, sangat ideal untuk banyak skenario masuk dan keluar saluran tunggal.Ketika terintegrasi dengan JUTAI One door controller (Model: AC-11), penghalang gerbang JUTAI (Model: BR-110) dan pembaca RFID jarak jauh JUTAI (Model: PUHF-9), bersama dengan kumparan loop resistensi suhu tinggi (Model: JTHT-11),merupakan solusi mulus untuk sistem kontrol akses masuk/keluar saluran tunggal.

Prinsip Kerja

Proses masuk:

Ketika mobil memasuki komunitas atau tempat parkir, kedua kumparan loop ditekan secara bersamaan.
JUTAI Double Channel Loop Detector (LD-200/202) memicu pembaca UHF yang terletak di pintu masuk.
Pembaca UHF membaca ID kartu dan mengirimkannya ke controller (AC-11) melalui output Wiegand.
Kontroler memverifikasi validitas ID dan mengeluarkan sinyal relay untuk membuka penghalang gerbang.
Mobil memasuki komunitas atau tempat parkir, dan saat melewati gerbang penghalang, lengan penghalang turun secara otomatis.
JUTAI Single Channel Loop Detector (LD-100/102) memastikan keamanan dan fungsi anti-pemutus selama proses ini.

Proses keluar:

Ketika mobil keluar dari komunitas atau tempat parkir, ia melewati pembaca UHF di dalam.
LD-200/LD-202 memicu pembaca UHF, yang membaca kartu dan mengirim ID ke pengontrol.
Kontroler memverifikasi validitas ID dan mengeluarkan sinyal relay untuk membuka penghalang gerbang agar mobil bisa keluar.
Saat mobil melewati gerbang penghalang, lengan penghalang turun secara otomatis.
LD-100/102 menyediakan keamanan dan anti-membobol fungsi selama proses ini.

Pengakuan arah:

Fungsi Pengakuan Arah LD-200/LD-202 memastikan bahwa detektor loop saluran ganda tidak memicu sinyal lagi ketika mobil melewati pembaca UHF lain,dengan demikian mencatat hanya catatan masuk atau keluar di sistem.

JUTAI LD-200/202 Double Channel Loop Detector juga dapat berfungsi sebagai dua detektor loop single-channel yang independen. Konfigurasi ini cocok untuk tempat parkir standar satu masuk dan satu keluar,dimana ada satu penghalang dan satu pembaca jarak jauh di kedua pintu masuk dan pintu keluar.

Dalam pengaturan ini, salah satu kumparan loop digunakan untuk memicu pembaca dan membaca kartu, sementara kumparan loop lainnya didedikasikan untuk fungsi anti-membobol penghalang.Dengan menggunakan LD-200/202 sebagai dua detektor loop independen, ada potensi keuntungan penghematan biaya dari sudut pandang ekonomi. pengaturan ini mengurangi beberapa biaya perangkat keras yang terkait dengan menggunakan detektor terpisah untuk setiap fungsi.

Fungsionalitas ini dicapai dengan mengaktifkan fitur Mode Kerja Independen dari LD-200/202, yang memungkinkan untuk beroperasi secara efektif dalam kapasitas ganda ini.
