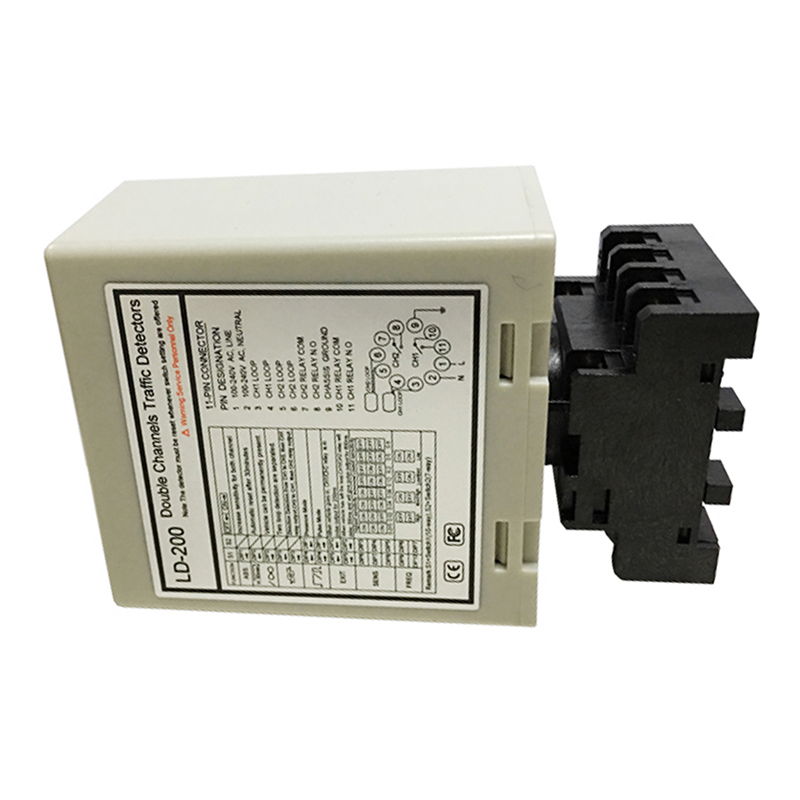

Detektor Loop Induktif Daya AC JUTAI LD-200 untuk Kontrol Akses Tempat Parkir & Gerbang Penghalang

Manfaat Utama JUTAI LD-200 untuk Manajemen Tempat Parkir

• Kenyamanan Daya AC: Input AC 100-240V cocok untuk pengaturan daya komersial standar, jadi Anda tidak memerlukan adaptor tambahan untuk pemasangan JUTAI LD-200.
• Akurasi Semua Permukaan: Bekerja pada aspal, beton, dan trotoar—sempurna untuk tempat parkir luar ruangan di mana kondisi cuaca dan permukaan bervariasi.
• Penyesuaian Sensitivitas 8 Tingkat: Gunakan sakelar DIP untuk menyesuaikan sensitivitas untuk mobil kecil, SUV, atau truk, memastikan JUTAI LD-200 mendeteksi setiap kendaraan tanpa melewatkan pemicu.
• Pemantauan Status LED: Lampu daya merah dan lampu deteksi hijau memungkinkan Anda memeriksa kinerja detektor JUTAI dengan cepat, menyederhanakan pemeliharaan dan pemecahan masalah.

Apa yang Membuat JUTAI LD-200 Menonjol untuk Akses Parkir?

Spesifikasi Teknis untuk JUTAI LD-200

Siapa yang Membutuhkan JUTAI LD-200?

• Pengelola tempat parkir di pusat perbelanjaan, kantor, atau universitas
• Pemilik properti dengan garasi parkir kompleks perumahan
• Perusahaan kontrol akses yang memasang gerbang penghalang untuk tempat komersial

Mengapa JUTAI LD-202 Sempurna untuk ETC & Jalan Tol

• Fleksibilitas Daya DC: Input DC 12-24V bekerja dengan bilik tol bertenaga surya atau cadangan baterai, membuat JUTAI LD-202 cocok untuk lokasi jalan raya terpencil.
• Respons Deteksi Cepat: Memicu dalam hitungan milidetik untuk menyinkronkan dengan pembaca ETC, memastikan tol diproses sebelum kendaraan melewati jalur.
• Keandalan Saluran Ganda: Pantau dua jalur ETC dengan satu detektor JUTAI (CH1 & CH2), mengurangi biaya peralatan untuk operator tol.
• Tahan Lama untuk Penggunaan Luar Ruangan: Dibuat untuk tahan terhadap kondisi jalan raya—debu, hujan, dan suhu ekstrem—sehingga JUTAI LD-202 mempertahankan kinerja sepanjang tahun.

Bagaimana JUTAI LD-202 Meningkatkan Efisiensi Pengumpulan Tol

Spesifikasi Teknis untuk JUTAI LD-202

Siapa yang Membutuhkan JUTAI LD-202?

• Operator jalan tol yang mengelola jalur ETC
• Pemasang sistem keselamatan jalan raya
• Perusahaan manajemen lalu lintas untuk pengaturan plaza tol

Fitur Utama Detektor Industri JUTAI untuk Kontrol Akses

• Daya Tahan Industri: Dibuat dengan bahan tahan cuaca, detektor JUTAI menangani penggunaan di luar ruangan di semua musim—tidak ada karat, tidak ada penurunan kinerja saat hujan atau salju.
• Penginderaan Kendaraan yang Akurat: Mendeteksi hanya kendaraan logam (mengabaikan sepeda, pejalan kaki, atau puing-puing), sehingga gerbang keamanan Anda hanya terbuka untuk lalu lintas yang berwenang.
• Pengkabelan Mudah: Mengikuti koneksi loop standar JUTAI (CH1: Pin 3,4; CH2: Pin 5,6) dan kontak relai, sehingga teknisi listrik dapat memasangnya dengan cepat tanpa pelatihan tambahan.
• Penyetelan Sensitivitas: Sakelar DIP 8 tingkat memungkinkan Anda menyesuaikan untuk sepeda motor kecil atau truk pengiriman besar, memastikan detektor JUTAI berfungsi untuk semua jenis kendaraan properti Anda.

Bagaimana Detektor Industri JUTAI Meningkatkan Keamanan Properti

Spesifikasi Teknis untuk Detektor Industri JUTAI

Siapa yang Membutuhkan Detektor Industri JUTAI?

• Pengelola properti komunitas berpintu gerbang
• Pengelola fasilitas taman komersial
• Tim keamanan kampus perusahaan
• Pemasang kontrol akses pabrik manufaktur

Koneksi

Indikator dan Sakelar:

• LED Daya (MERAH): Menyala untuk menunjukkan "Daya HIDUP."
• LED Deteksi CH1:
  • Menyala Terus: Menunjukkan deteksi kendaraan.
  • Berkedip Lambat: Menunjukkan hubungan pendek loop atau putaran yang tidak mencukupi setelah loop.
  • Berkedip Cepat: Menunjukkan hubungan terbuka loop atau putaran yang berlebihan setelah loop.
• LED Deteksi CH2:
  • Menyala Terus: Menunjukkan deteksi kendaraan.
  • Berkedip Lambat: Menunjukkan hubungan pendek loop atau putaran yang tidak mencukupi setelah loop.
  • Berkedip Cepat: Menunjukkan hubungan terbuka loop atau putaran yang berlebihan setelah loop.

Pemilihan Sensitivitas:

• Penyesuaian sensitivitas dan frekuensi difasilitasi melalui sakelar dip 7 arah dan pengaturan sakelar dip 10 arah.
• Pengguna dapat memilih dari 8 pengaturan sensitivitas yang berbeda dengan mengkonfigurasi posisi sakelar dip sesuai dengan tabel yang disediakan.
• Sakelar dip 6, 7, dan 8 mengatur sensitivitas CH1, mulai dari 0,8 (paling tidak sensitif) hingga 0,015 (paling sensitif).
• Sakelar dip 3, 4, dan 5 mengontrol sensitivitas CH2, mulai dari 0,8 (paling tidak sensitif) hingga 0,015 (paling sensitif).

3. Sakelar 1=S1 : Pemilihan Fungsi Loop Saluran 1 (sakelar dip 10 arah)

(1)(Sakelar 1) DIP 1 & DIP 2 Peningkatan Sensitivitas Khusus Untuk Kedua Trailer (Kedua Saluran).

(2)(Sakelar 1=S1) D3, D4, D5 dan (Sakelar 2=S2) D1, D2 Mengatur Fungsi Khusus (Mode1, 2, 3 Deteksi Arah. Mode 4, 5, 6 Mode Normal, dua deteksi loop dipisahkan)

(3)(Sakelar 1=S1) D6 & D7 & D8 dan (Sakelar 2=S2) D3 & D4 & D5 Memilih Sensitivitas CH1 dan CH2 (Delapan Pilihan Tingkat).

(4)(Sakelar 1=S1) D9 & D10 dan (Sakelar2=S2) D6, D7 Mengatur Frekuensi (20 K hingga 100 KHz).

* Tombol Reset : Harap dicatat : LD-200 harus direset setiap kali perubahan pengaturan dilakukan pada sakelar Dip.

Tindakan Pencegahan Pemasangan dan Pemecahan Masalah:

1. Ukuran Pemotongan Koil dan Pedoman Pemasangan ditunjukkan pada diagram di sebelah kanan.
2. Disarankan untuk menggunakan kabel feromagnetik untuk koil induksi, dengan total panjang hingga 500 meter.
3. Ukuran pemotongan koil harus berupa persegi panjang dengan panjang 1,0 hingga 2,0 meter dan lebar 0,8 hingga 1,2 meter, menghindari sudut kanan di sudut sebanyak mungkin.
4. Ikhtisar pemasangan yang direkomendasikan dari belokan koil khas dasar:

Saat pemasangan, harap jaga agar steker dan soket produk dalam arah vertikal

Aplikasi

Seri detektor loop kendaraan saluran ganda JUTAI LD200/202, dilengkapi dengan fungsi pengenalan arah, sangat ideal untuk banyak skenario masuk dan keluar saluran tunggal. Saat diintegrasikan dengan pengontrol satu pintu JUTAI (Model: AC-11), penghalang gerbang JUTAI (Model: BR-110), dan pembaca RFID jarak jauh JUTAI (Model: PUHF-9), bersama dengan koil loop tahan suhu tinggi (Model: JTHT-11), ia membentuk solusi yang mulus untuk sistem kontrol akses masuk/keluar saluran tunggal.

Prinsip kerjanya adalah sebagai berikut:

1. Proses Masuk:

   • Saat mobil memasuki komunitas atau tempat parkir, kedua koil loop ditekan secara bersamaan.
   • Detektor Loop Saluran Ganda JUTAI (LD-200/202) memicu pembaca UHF yang terletak di pintu masuk.
   • Pembaca UHF membaca ID kartu dan mengirimkannya ke pengontrol (AC-11) melalui output Wiegand.
   • Pengontrol memverifikasi validitas ID dan mengeluarkan sinyal relai untuk membuka penghalang gerbang.
   • Mobil memasuki komunitas atau tempat parkir, dan saat melewati gerbang penghalang, lengan penghalang turun secara otomatis.
   • Detektor Loop Saluran Tunggal JUTAI (LD-100/102) memastikan keamanan dan fungsi anti-penghancuran selama proses ini.

2. Proses Keluar:

   • Saat mobil keluar dari komunitas atau tempat parkir, ia melewati pembaca UHF di dalam.
   • LD-200/LD-202 memicu pembaca UHF, yang membaca kartu dan mengirimkan ID ke pengontrol.
   • Pengontrol memverifikasi validitas ID dan mengeluarkan sinyal relai untuk membuka penghalang gerbang agar mobil keluar.
   • Saat mobil melewati gerbang penghalang, lengan penghalang turun secara otomatis.
   • LD-100/102 menyediakan fungsi keamanan dan anti-penghancuran selama proses ini.

3. Pengenalan Arah:

   • Fungsi Pengenalan Arah LD-200/LD-202 memastikan bahwa detektor loop saluran ganda tidak memicu sinyal lagi ketika mobil melewati pembaca UHF lain, sehingga hanya merekam catatan masuk atau keluar dalam sistem.

Detektor Loop Saluran Ganda JUTAI LD-200/202 juga dapat berfungsi sebagai dua detektor loop saluran tunggal independen. Konfigurasi ini cocok untuk tempat parkir masuk dan keluar standar, di mana ada satu penghalang dan satu pembaca jarak jauh di pintu masuk dan keluar.

Dalam pengaturan ini, satu koil loop digunakan untuk memicu pembaca dan membaca kartu, sementara koil loop lainnya didedikasikan untuk fungsi anti-penghancuran penghalang. Dengan memanfaatkan LD-200/202 sebagai dua detektor loop independen, ada potensi manfaat penghematan biaya dari sudut pandang ekonomi. Pengaturan ini mengurangi beberapa biaya perangkat keras yang terkait dengan penggunaan detektor terpisah untuk setiap fungsi.

Fungsi ini dicapai dengan mengaktifkan fitur Mode Kerja Independen dari LD-200/202, yang memungkinkannya beroperasi secara efektif dalam kapasitas ganda ini.
