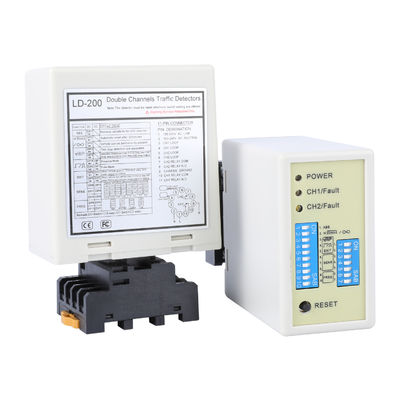

Deteksi kendaraan loop detector sensitivitas tinggi untuk sistem parkir gerbang penghalang deteksi truk besar

  • Loop detector vehicle detection high sensitivity for parking system barrier gate large truck detection
  • Loop detector vehicle detection high sensitivity for parking system barrier gate large truck detection
Tempat asal CINA
Nama merek JUTAI
Sertifikasi CE
Nomor model LD-200
Kuantitas min Order 1
Harga negotiable
Kemasan rincian Kartun
Waktu pengiriman 5 - 8 hari kerja
Syarat-syarat pembayaran T/T,L/C,D/A,D/P,Western Union,Paypal,,Alipay
Menyediakan kemampuan 1000 buah per bulan
Detail produk
Persyaratan daya 110-240VAC (48 hingga 63Hz) Rentang Putaran Otomatis 20-2000uh
Kepekaan 16 Arah Dapat Dipilih/ Tertinggi 0,010%Dl/L/Terendah 2,56% Temp Operasi -40 ~ +70℃
Waktu Respons Nyalakan 10-90 md/Matikan 10-90 md Spesifikasi 13.6*8.6*5.2
Menyoroti

Detektor Loop Sensitivitas Tinggi

,

detektor loop sistem parkir

,

loop detector deteksi truk besar
Tinggalkan pesan
Deskripsi Produk
Detektor Loop Deteksi Kendaraan - Sensitivitas Tinggi untuk Gerbang Penghalang Sistem Parkir
Detektor Loop JUTAI adalah sensor keberadaan kendaraan berkinerja tinggi yang dirancang untuk deteksi yang andal dalam sistem gerbang penghalang parkir. Detektor ini secara akurat mendeteksi kendaraan termasuk truk besar dengan merasakan perubahan pada loop induktif yang tertanam di permukaan jalan. Dengan sensitivitas yang dapat disesuaikan dan berbagai mode operasi, sensor loop ini memastikan deteksi kendaraan yang presisi untuk aplikasi kontrol akses dan manajemen lalu lintas. Ideal untuk tempat parkir, kompleks perumahan berpagar, gerbang tol, dan pintu masuk kendaraan komersial di mana deteksi kendaraan yang andal sangat penting.
Fitur Utama
  • Deteksi kendaraan saluran ganda
  • Sensitivitas yang dapat disesuaikan untuk berbagai jenis kendaraan termasuk truk
  • Berbagai mode deteksi untuk arah dan keberadaan
  • Output relay untuk kontrol gerbang penghalang
  • Pemasangan dan pengaturan loop yang mudah
  • Indikator LED untuk status daya dan deteksi
  • Desain ringkas dan tahan lama untuk penggunaan luar ruangan
Spesifikasi Teknis
Model LD-200 / LD-202
Catu Daya 100-240V AC (LD-200) / 12-24V DC (LD-202)
Jenis Deteksi Deteksi Loop Induktif
Saluran Saluran Ganda (CH1 dan CH2)
Output Relay (NO/COM)
Jenis Kendaraan Mobil, Van, Truk
Penyesuaian Sensitivitas Sakelar DIP 7-arah dan 10-arah (8 level, 0,015% hingga 0,8%)
Rentang Frekuensi 20KHz hingga 100KHz (dapat disesuaikan)
Indikator LED Daya, Deteksi CH1, Deteksi CH2
Koneksi Loop Loop CH1 (Pin 3,4), Loop CH2 (Pin 5,6)
Output Relay Relay CH1 COM (Pin 10), Relay CH1 N.O (Pin 11), Relay CH2 COM (Pin 7), Relay CH2 N.O (Pin 8)
Ground Ground Sasis (Pin 9)
Suhu Operasional Penggunaan luar ruangan
Dimensi Desain pemasangan panel standar
Detektor loop ini menyediakan solusi efektif untuk deteksi kendaraan otomatis dalam sistem gerbang penghalang parkir, memastikan kontrol akses yang lancar dan aman.
Aplikasi
  • Sistem Manajemen Lalu Lintas: Digunakan dalam sistem kontrol lalu lintas untuk mendeteksi kendaraan di persimpangan, gerbang tol, dan pintu masuk/keluar parkir, memfasilitasi manajemen aliran lalu lintas yang efisien.
  • Otomatisasi Gerbang: Terintegrasi ke dalam sistem kontrol gerbang untuk pembukaan dan penutupan gerbang otomatis di lingkungan perumahan, komersial, dan industri, meningkatkan keamanan dan kenyamanan.
  • Fasilitas Parkir: Dipasang di tempat parkir dan garasi untuk mengelola masuk dan keluar kendaraan, menghitung kendaraan, dan menegakkan peraturan parkir, mengoptimalkan pemanfaatan ruang parkir.
  • Kontrol Akses: Digunakan dalam sistem kontrol akses untuk mengotorisasi masuk kendaraan di lokasi yang aman seperti kompleks perumahan berpagar, fasilitas industri, memastikan akses dan keamanan yang terkontrol.
  • Kontrol Lampu Lalu Lintas: Digunakan untuk memicu perubahan lampu lalu lintas berdasarkan keberadaan dan arah kendaraan, mengoptimalkan aliran lalu lintas dan meminimalkan kemacetan di persimpangan dan jalan raya.
  • Penghitungan Kendaraan: Diterapkan dalam aplikasi penghitungan kendaraan untuk studi lalu lintas, pemantauan hunian parkir, dan analisis lalu lintas ritel, memberikan wawasan berharga untuk manajemen lalu lintas dan operasi bisnis.
Double Channel Car Parking Management Inductive Loop Detector Loop Detector Connection Diagram
Indikator dan Sakelar
  • LED Daya (MERAH): Menyala untuk menunjukkan "Daya AKTIF."
  • LED Deteksi CH1:
    • Menyala Stabil: Menunjukkan deteksi kendaraan
    • Berkedip Lambat: Menunjukkan korsleting loop atau putaran yang tidak cukup setelah loop
    • Berkedip Cepat: Menunjukkan sirkuit terbuka loop atau putaran berlebihan setelah loop
  • LED Deteksi CH2:
    • Menyala Stabil: Menunjukkan deteksi kendaraan
    • Berkedip Lambat: Menunjukkan korsleting loop atau putaran yang tidak cukup setelah loop
    • Berkedip Cepat: Menunjukkan sirkuit terbuka loop atau putaran berlebihan setelah loop
Pemilihan Sensitivitas
Penyesuaian sensitivitas dan frekuensi difasilitasi melalui pengaturan sakelar dip 7-arah dan 10-arah. Pengguna dapat memilih dari 8 pengaturan sensitivitas yang berbeda dengan mengkonfigurasi posisi sakelar dip sesuai dengan tabel yang disediakan.
  • Sakelar dip 6, 7, dan 8 mengatur sensitivitas CH1, mulai dari 0,8 (paling tidak sensitif) hingga 0,015 (paling sensitif)
  • Sakelar dip 3, 4, dan 5 mengontrol sensitivitas CH2, mulai dari 0,8 (paling tidak sensitif) hingga 0,015 (paling sensitif)
Sensitivity Selection Diagram Channel 1 Loop Function Selection Special Functions Setting CH1 and CH2 Sensitivity Selection Frequency Setting
Tombol Reset: Harap dicatat: LD-200 harus direset setiap kali perubahan pengaturan dilakukan pada sakelar Dip.
Tindakan Pencegahan Pemasangan dan Pemecahan Masalah
  • Ukuran Pemotongan Kumparan dan Pedoman Pemasangan seperti yang ditunjukkan pada diagram di sebelah kanan
  • Disarankan untuk menggunakan kawat feromagnetik untuk kumparan induksi, dengan panjang total hingga 500 meter
  • Ukuran pemotongan kumparan harus berupa persegi panjang dengan panjang 1,0 hingga 2,0 meter dan lebar 0,8 hingga 1,2 meter, hindari sudut siku-siku sebisa mungkin
Recommended Installation Overview Product Installation Orientation
Aplikasi
Seri detektor loop kendaraan saluran ganda JUTAI LD200/202, yang dilengkapi dengan fungsi pengenalan arah, ideal untuk berbagai skenario masuk dan keluar saluran tunggal. Ketika diintegrasikan dengan pengontrol pintu JUTAI One (Model: AC-11), penghalang gerbang JUTAI (Model: BR-110), dan pembaca RFID jarak jauh JUTAI (Model: PUHF-9), bersama dengan kumparan loop tahan suhu tinggi (Model: JTHT-11), ia membentuk solusi mulus untuk sistem kontrol akses masuk/keluar saluran tunggal.
Access Control System Application
Prinsip Kerja
  1. Proses Masuk:
    • Ketika mobil memasuki komunitas atau tempat parkir, kedua kumparan loop ditekan secara bersamaan
    • Detektor Loop Saluran Ganda JUTAI (LD-200/202) memicu pembaca UHF yang terletak di pintu masuk
    • Pembaca UHF membaca ID kartu dan mengirimkannya ke pengontrol (AC-11) melalui output Wiegand
    • Pengontrol memverifikasi keabsahan ID dan mengeluarkan sinyal relay untuk membuka gerbang penghalang
    • Mobil memasuki komunitas atau tempat parkir, dan saat melewati gerbang penghalang, penghalang akan turun secara otomatis
    • Detektor Loop Saluran Tunggal JUTAI (LD-100/102) memastikan fungsi keselamatan dan anti-benturan selama proses ini
  2. Proses Keluar:
    • Ketika mobil keluar dari komunitas atau tempat parkir, ia melewati pembaca UHF di dalam
    • LD-200/LD-202 memicu pembaca UHF, yang membaca kartu dan mengirimkan ID ke pengontrol
    • Pengontrol memverifikasi keabsahan ID dan mengeluarkan sinyal relay untuk membuka gerbang penghalang agar mobil keluar
    • Saat mobil melewati gerbang penghalang, lengan penghalang akan turun secara otomatis
    • LD-100/102 memberikan fungsi keselamatan dan anti-benturan selama proses ini
  3. Pengenalan Arah:
    • Fungsi Pengenalan Arah LD-200/LD-202 memastikan bahwa detektor loop saluran ganda tidak memicu sinyal lagi ketika mobil melewati pembaca UHF lain, sehingga hanya mencatat catatan masuk atau keluar dalam sistem
Direction Recognition System
Detektor Loop Saluran Ganda JUTAI LD-200/202 juga dapat berfungsi sebagai dua detektor loop saluran tunggal independen. Konfigurasi ini cocok untuk tempat parkir satu-masuk dan satu-keluar standar, di mana terdapat satu penghalang dan satu pembaca jarak jauh di pintu masuk dan keluar.
Dalam pengaturan ini, satu kumparan loop digunakan untuk memicu pembaca dan membaca kartu, sementara kumparan loop lainnya didedikasikan untuk fungsi anti-benturan penghalang. Dengan memanfaatkan LD-200/202 sebagai dua detektor loop independen, ada potensi manfaat penghematan biaya dari sudut pandang ekonomi. Pengaturan ini mengurangi beberapa biaya perangkat keras yang terkait dengan penggunaan detektor terpisah untuk setiap fungsi.
Fungsionalitas ini dicapai dengan mengaktifkan fitur Mode Kerja Independen LD-200/202, memungkinkannya beroperasi secara efektif dalam kapasitas ganda ini.
Independent Working Mode Configuration Loop Detector Additional View Loop Detector Technical Diagram
