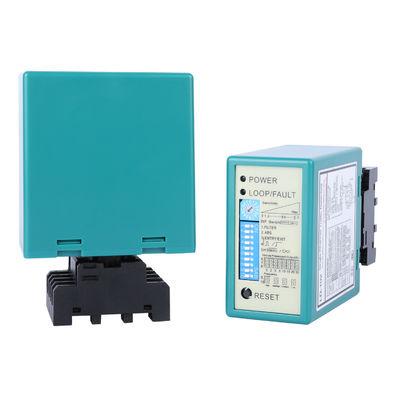

Single Channel Vehicle Loop Sensor for Parking Barrier Gates Trucks Motorcycles and Industrial Forklifts

Merek: JUTAI (Shenzhen Jutai Comm Co., Ltd.)

Model: LD-100 (AC 100-240V) / LD-102 (DC 12-24V)

Nama alternatif: Detektor loop, sensor loop, sensor loop kendaraan, sensor masuk parkir

Ringkasan Produk

This single channel loop detector is engineered to identify vehicles by sensing changes in the electromagnetic field created by a properly installed inductive loop placed in or under the ground surfaceIni berfungsi sebagai komponen yang dapat diandalkan dalam sistem otomatis yang membutuhkan deteksi kendaraan yang akurat seperti penghalang masuk dan keluar parkir, pintu atas industri, dan titik kontrol akses.

Unit ini mampu mengidentifikasi keberadaan berbagai jenis kendaraan termasuk truk, sepeda motor, dan forklift.Ini menawarkan kedua pilihan output sementara dan terus menerus melalui kontak relay, yang memungkinkan untuk digunakan untuk berbagai fungsi kontrol seperti membuka gerbang, mengaktifkan lampu, atau menghitung kendaraan.

Fitur Utama

• Dirancang untuk bekerja dengan loop kendaraan induktif yang dipasang di tempat parkir, dermaga pemuatan dan pintu masuk industri

• Memberikan deteksi yang dapat diandalkan untuk berbagai jenis kendaraan seperti mobil penumpang, truk komersial, sepeda motor roda dua, dan forklift industri

• Dilengkapi dengan dua output relay terpisah yang dapat digunakan untuk menunjukkan kehadiran atau peristiwa pemicu sesaat

• Kontrol sensitivitas yang dapat disesuaikan memungkinkan installer untuk mencocokkan kinerja detektor dengan ukuran loop, putaran kawat, dan lingkungan instalasi

• Berbagai pilihan konfigurasi tersedia melalui pengaturan saklar DIP yang mudah digunakan

• Mendukung versi daya AC dan DC tergantung pada pilihan model

• Dirancang untuk operasi stabil di lingkungan dalam dan luar ruangan bila dipasang di kandang yang sesuai

Kasus Penggunaan Umum

• Sistem gerbang penghalang parkir otomatis yang membutuhkan kehadiran kendaraan sebelum dibuka atau ditutup

• Pintu dan jendela gantung fasilitas industri di mana forklift dan mesin lainnya harus terdeteksi

• Stasiun tol dan pos pemeriksaan masuk di mana kendaraan harus diidentifikasi sebelum melanjutkan

• Sistem kontrol akses yang membatasi atau mengizinkan masuk berdasarkan deteksi kendaraan

• Aplikasi manajemen lalu lintas dan penghitungan kendaraan

• Sistem entri berbasis waktu dan solusi manajemen parkir

• Tempat pemuatan gudang dan zona peralatan yang dioperasikan kendaraan

Tipe kendaraan yang didukung

Detektor loop efektif untuk mendeteksi berbagai bentuk kendaraan dengan bodi logam, termasuk tetapi tidak terbatas pada:

• Kendaraan penumpang standar

• Truk komersial dan van pengiriman

• Sepeda motor dan skuter

• Forklift industri dan mesin kecil

• Kendaraan lain dengan massa logam yang cukup untuk mengubah medan loop

Pemasangan loop induktif yang tepat sangat penting untuk memastikan hasil deteksi yang konsisten dan akurat.

Metode Deteksi

Perangkat ini mendukung dua metode utama deteksi kendaraan:

• Mode Deteksi Kehadiran: Menjaga relay output aktif selama kendaraan tetap di atas loop.

• Mode Deteksi Pulsa: Membuat sinyal output singkat ketika kendaraan pertama kali terdeteksi.

Pengaturan Deteksi

• Tingkat Sensitivitas: Dapat disesuaikan untuk memastikan operasi yang tepat dengan konfigurasi loop yang berbeda. pengaturan yang lebih sensitif cocok untuk putaran kawat yang lebih kecil atau lebih sedikit.Pengaturan yang kurang sensitif bekerja lebih baik dengan loop yang lebih besar atau area lalu lintas tinggi.

• Waktu aktivasi relay: Durasi output dapat diatur agar sesuai dengan kebutuhan perangkat yang dikendalikan, seperti berapa lama gerbang harus tetap terbuka.

• Pilihan Mode: Pilih antara perilaku operasi yang berbeda termasuk pengaturan ulang otomatis, menahan manual, mode uji, dan opsi frekuensi untuk mengurangi interferensi.

• Jangkauan frekuensi: Dapat diatur untuk membantu mencegah cross-talk ketika beberapa detektor dipasang di dekatnya

Setiap penyesuaian yang dilakukan pada pengaturan saklar DIP membutuhkan pengaturan ulang perangkat agar berlaku.

Rincian pemasangan loop

Detektor bergantung pada satu atau lebih loop induktif yang dipasang di tanah.Lemparan ini biasanya terbuat dari kawat tembaga yang dipasang dalam bentuk lingkaran dan kemudian disegel ke trotoar menggunakan bahan tahan lama seperti epoksi atau aspal.

Panduan umum untuk putaran loop berdasarkan ukuran loop:

• Lingkaran sekitar 3 sampai 4 meter dalam perimeter: 6 putaran kawat

• Lingkaran sekitar 4 sampai 6 meter: 5 belokan

• Lingkaran sekitar 6 sampai 10 meter: 4 belokan

• Lingkaran sekitar 10 sampai 20 meter: 3 belokan

• Lingkaran lebih dari 20 meter: 2 belokan

Untuk hasil terbaik, loop harus dipasang setidaknya 2 meter satu sama lain jika beberapa unit digunakan di area yang sama.Kabel yang lebih panjang berjalan antara loop dan detektor harus menggunakan kabel terlindung untuk menjaga integritas sinyal.

Pilihan Pasokan Listrik

• Model LD-100: Dirancang untuk input daya 100-240V AC

• Model LD-102: Dirancang untuk input daya DC 12-24V

Pilih versi yang cocok dengan sumber daya Anda untuk memastikan operasi yang benar dan pemasangan yang lebih mudah.

Mengapa Ia Adalah Pilihan yang Dapat Dipercaya

• Dipercaya oleh installer untuk digunakan dalam aplikasi parkir dan akses dunia nyata

• Cukup fleksibel untuk menangani berbagai jenis kendaraan dan pengaturan loop

• Mudah dikonfigurasi dan disesuaikan tanpa pemrograman yang rumit

• Dirancang untuk keandalan jangka panjang di lingkungan indoor dan outdoor

• Kompatibel dengan berbagai pengontrol gerbang, sistem akses, dan perangkat otomatisasi

Parameter produk:



Switch 2 (Pengaturan Dipswitch)


1.DIP 1 & DIP 2 Menetapkan Fungsi Khusus


2.DIP 3 & DIP 4 Pengaturan Relay B Output


3. DIP 5 Mengatur Reset Otomatis


4. DIP 6 & DIP 7 & DIP 8 Pengaturan Relay A Penundaan


5. DIP 9 & DIP 10 Pengaturan Frekuensi (40 K sampai 100 KHz). Digunakan untuk menghindari gangguan



Pemasangan loop:





Dibandingkan dengan merek lain



Produksi massal:

Jalur produksi kami memastikan produksi massal yang efisien, kontrol kualitas yang ketat, dan pengujian pra-pengiriman yang menyeluruh untuk memberikan produk detektor loop yang paling sempurna.




LD-100 saluran tunggal, kotak, 1 jenis 11pin menghubungkan 100-240VAC ((standar UE)
LD-102 saluran tunggal, kotak, 1 jenis 11pin menghubungkan 12-24VADC ((standar UE)
LD-105 saluran tunggal, kotak, 2 jenis 11pin menghubungkan 100-240VAC ((Standar AS)
LD-106 saluran tunggal, kotak, 2 jenis 11pin menghubungkan 12-24VADC ((Standar AS)



Sertifikasi:




FAQ:

1. Bagaimana kami bisa mempercayai Anda? JUTAI adalah produsen profesional detektor loop kendaraan dengan pengalaman lebih dari 15 tahun. Kami telah menguji semua merek dari Eropa dan Cina, memahami perbedaan.Detektor loop kami cocok untuk proyek Anda.

2. Mengapa memilih kami? Kami bertujuan untuk Win-Win Situasi Bisnis!!!

   • Detektor gelung JUTAI dilengkapi dengan garansi 2 tahun dari tanggal pengiriman.
   • 24/7 layanan purna jual, dengan dukungan online untuk masalah teknis.
   • Kami menerima pesanan kecil atau besar (OEM / ODM).
   • Penggantian produk baru jika ada masalah produk.
   • Perlindungan pasar untuk pelanggan.

3. Apa MOQ Anda? Kami menerima pesanan sampel atau pesanan besar. Kami memahami pelanggan baru mungkin ingin menguji sampel untuk menilai kualitas dan layanan kami.

4. Berapa waktu pengiriman Anda? Sekitar 2 sampai 10 hari kerja tergantung pada jumlah pesanan yang tepat dan ketersediaan stok.

5. Apakah produk Anda dapat disesuaikan? Ya, tentu saja. Silakan diskusikan persyaratan tepat Anda dengan tim penjualan kami, karena kami menyediakan layanan OEM / ODM.
