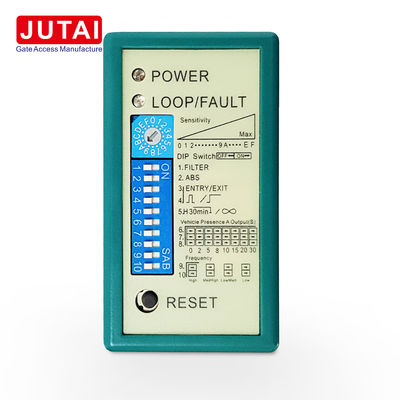

110-240V Single Channel Boom Barrier Loop Sensor LD-100 Detektor Kendaraan

1. Pengantar:
   • Parking Barrier Gate Loop Detector adalah sensor yang dirancang khusus untuk gerbang penghalang parkir, mampu secara efisien mengidentifikasi dan mendeteksi semua jenis kendaraan,termasuk kendaraan berukuran besar, truk, sepeda motor, dan banyak lagi, memastikan pintu otomatis membuka dan menutup.
2. Fitur:
   • Detektor kendaraan saluran tunggal.
3. Keuntungan:
   • Jangkauan Sensing yang Luas dan Sensitivitas Tinggi: dengan rentang sensing dari 15 hingga 2000μH dan sensitivitas tinggi, ia secara akurat mendeteksi berbagai kendaraan, memastikan kinerja deteksi yang dapat diandalkan.
   • Fungsi Reset Otomatis: sensor secara otomatis reset jika terjadi kerusakan, menghilangkan kebutuhan intervensi manual dan meningkatkan stabilitas dan keandalan sistem.
   • Multiple Detection Level Selection: dengan 16 level yang dapat dipilih mulai dari 0,008% DL/L hingga 2,50% DL/L, dapat disesuaikan sesuai dengan persyaratan khusus,cocok untuk skenario aplikasi yang berbeda.
   • Perlindungan Petir 40000V: Dilengkapi dengan perlindungan petir 40000V yang kuat, secara efektif melindungi sensor dari kerusakan akibat serangan petir.
   • Jangkauan Lingkungan Operasi yang Luas: cocok untuk berbagai lingkungan operasi, dengan kisaran suhu dari -40°C hingga +70°C, memastikan operasi yang stabil bahkan dalam kondisi cuaca yang keras.

Indikator dan Switch:

• Power Led: Power LED Merah menunjukkan "Power ON".
• Deteksi Led:
  • Terus Menyala: Menunjukkan deteksi kendaraan.
  • Berkedip perlahan: Menunjukkan loop adalah sirkuit pendek atau jumlah tikungan setelah loop tidak cukup.
  • Berkedip cepat: Menunjukkan loop adalah sirkuit terbuka atau terlalu banyak tikungan setelah loop.
• Saklar 1 (Trimpot), Pilihan Sensitivitas:
  • Sensitivitas lingkaran dapat disesuaikan dengan trimpot berlabel "Sensitivitas".Pengguna dapat memilih 16 pengaturan yang berbeda dengan memutar trimpot dengan 0 yang paling sensitif dan "F" yang paling sensitif.
• Switch2 (Pengaturan Dipswitch):
  • DIP1 & DIP2 Mengatur Fungsi Khusus:
    • DIP1 ON: Output memiliki penundaan 2 detik. (Tidak ada output relay jika kecepatan kendaraan lebih dari 8km/h).
    • DIP2 ON: Tingkatkan sensitivitas untuk menghindari relai yang tidak diinginkan untuk meninggalkan kendaraan terutama untuk trailer.
  • DIP3 & DIP 4 Pengaturan Relay B Output:

    Modus DIP	Relay B Output	Status Loop Coils_L
    OFF Off	Ketika kendaraan bergerak keluar, output untuk relay B adalah 200m / s	Relay B Output Type_
    ON OFF	Ketika kendaraan telah meninggalkan, output untuk relay B adalah 600m / s	Relay B akan menjadi output saat ini.
    Di atas	Bisa digunakan untuk menguji Loop. Jika loop rusak, Relay B akan menyala dan akan mati setelah kesalahan diperbaiki.

  • DIP 5 pengaturan otomatis Reset:

    Modus DIP	Mode Saat Ini
    Dihidupkan	Kendaraan dapat hadir secara permanen (tidak ada reset otomatis, kecuali kendaraan telah meninggalkan atau reset manual)
    Putus	Mode normal (reset otomatis setelah 30 menit keberadaan kendaraan, digunakan untuk memecahkan kesalahan operasi. Jika direkomendasikan)

  • DIP6 & DIP7 & DIP 8 Pengaturan Relay ADelay:

    Modus DIP	Penundaan AOutput
    OFF OFF OFF	0 detik Output
    Di luar luar	2 detik output
    Putus Putus	5 detik Output
    ON ON OFF	8 detik Output
    Putus Putus	10 detik Output
    ON OFF ON	15 detik Output
    Off on on. Aku tidak tahu.	20detik Output
    Di atas atas	30 detik Output

  • DIP9 & DIP 10 Frekuensi pengaturan (40 K sampai 100 KHz):

    Modus DIP	Frekuensi
    OFF Off	Tinggi
    ON OFF	Sedeng - Tinggi
    Matikan	Sedeng - Rendah
    Di atas	Rendah


    • Dalam aplikasi, di mana dua atau lebih detektor loop dan loop sensing telah dipasang, set one detector to high frequency and the other set to low frequency to minimize the effects of cross - talk between the two systems (The sensing loops and detectors should be positioned at least 2m apart).
• Tombol Reset: Harap dicatat: LD-100 harus diatur ulang setiap kali perubahan pengaturan dilakukan pada saklar dip.

Posisi dan pemasangan detektor:

• Pasang detektor di rumah yang tahan cuaca.
• Detektor harus sedekat mungkin dengan lingkaran sensing.
• Detektor harus selalu dipasang jauh dari medan magnet yang kuat.
• Hindari menjalankan kabel tegangan tinggi di dekat detektor loop.
• Jangan memasang detektor pada benda yang bergetar.
• Ketika kotak kontrol dipasang dalam jarak 10 meter dari loop, kabel normal dapat digunakan untuk menghubungkan kotak kontrol ke loop.Jangan melebihi jarak 30 meter antara kotak kontrol dan loop.

Pemasangan loop:

• Lompatan ini disegel dengan menggunakan senyawa epoksi hitam atau mastik bitumen panas yang "cepat menempel" agar cocok dengan permukaan jalan.
• Perimeter lingkaran dan nomor silinder:

  Perimeter lingkaran	Nomor tabung
  3 - 4M	6
  4 - 6M	5
  6 - 10M	4
  10 - 20M	3
  20M - ke atas	2

• Penyelesaian Masalah:
  • Jika detektor tidak berfungsi: tekan reset.
  • Jika indikator LED merah tidak sepenuhnya menyala: Periksa pasokan listrik.
  • Jika lampu LED hijau:
    • Berkedip perlahan: Mungkin karena loop adalah sirkuit pendek atau tidak: dari belokan tidak cukup.
    • Berkedip lebih cepat: Mungkin karena loop terbuka atau tidak: belokan terlalu banyak.
  • Jika tidak: dari putaran tidak cukup: Turunkan frekuensi (jika frekuensi masih terlalu tinggi, Anda harus menambahkan lebih banyak putaran).
  • Jika tidak: terlalu banyak belokan: Tingkatkan frekuensi (jika frekuensi masih terlalu rendah, Anda harus menghapus beberapa belokan).

Parameter produk:

Switch 2 (Pengaturan Dipswitch)

1.DIP 1 & DIP 2 Menetapkan Fungsi Khusus

2.DIP 3 & DIP 4 Pengaturan Relay B Output

3. DIP 5 Mengatur Reset Otomatis

4. DIP 6 & DIP 7 & DIP 8 Pengaturan Relay A Penundaan

5. DIP 9 & DIP 10 Pengaturan Frekuensi (40 K sampai 100 KHz). Digunakan untuk menghindari gangguan

Pemasangan loop:

Masalah Menembak:

Dibandingkan dengan merek lain

Produksi massal:

Garis produksi kami memastikan produksi massal yang efisien, kontrol kualitas yang ketat, dan pengujian pra-pengiriman yang menyeluruh untuk memberikan produk detektor loop yang paling sempurna.

Sertifikasi:
