LD-202 Dual Channel Gate Barrier Loop Detector 12-24VADC 15-2000uH

LD-202 Dual Channel Loop Detector 12-24VADC 15~2000μH untuk Pembukaan Gerbang Penghalang dan Keamanan

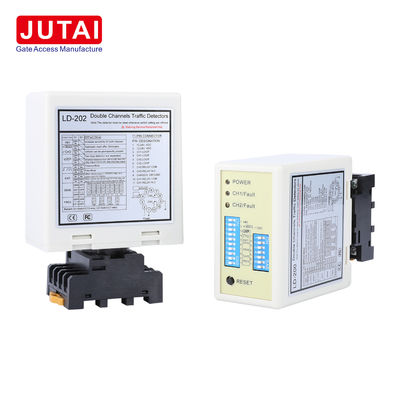

Nama produk:JUTAI LD-202 Dual Channel Loop Detector 12-24VADC 15~2000μH untuk Pembukaan Gerbang Penghalang dan Keamanan

Gambaran umum:Dirancang untuk meningkatkan pembukaan gerbang penghalang dan langkah-langkah keamanan, JUTAI LD-202 Advanced Dual Channel Loop Detector menawarkan presisi yang tak tertandingi dalam deteksi kendaraan.,sensitivitas tinggi, dan fitur cerdas, ia memastikan operasi mulus dan keandalan dalam berbagai aplikasi.

Ciri khas:

1. Rentang Sensasi dan Sensitivitas yang Ditingkatkan: Sensor LD-202 memiliki rentang sensasi yang diperpanjang dari 15 hingga 2000μH dan sensitivitas yang luar biasa,menjamin deteksi yang akurat dari kendaraan yang berbeda untuk kinerja yang konsisten.

2. Smart Automatic Reset Function: Dilengkapi dengan fungsi reset otomatis, sensor LD-202 dengan cepat reset jika terjadi kerusakan,meningkatkan stabilitas dan keandalan sistem tanpa memerlukan intervensi manual.

3. Advanced Direction Recognition: Dengan kemampuan pengenalan arah mutakhir, sensor LD-202 secara tepat mengidentifikasi arah gerak kendaraan,memungkinkan kontrol yang tepat atas operasi gerbang untuk efisiensi yang dioptimalkan.

4. Perlindungan Petir yang Kuat: Dengan perlindungan petir yang kuat hingga 40000V, sensor LD-202 memastikan daya tahan dan keandalan yang luar biasa,perlindungan terhadap serangan petir untuk umur panjang yang diperpanjang.

5. Jangkauan Lingkungan Operasi yang Luas: Dirancang untuk berkembang di lingkungan yang beragam, sensor LD-202 beroperasi dengan sempurna dalam kisaran suhu yang luas dari -40 °C hingga +70 °C,memastikan kinerja yang konsisten bahkan dalam kondisi cuaca yang menantang.

Fungsi Operasional:

1. Deteksi kendaraan yang efisien: Menggunakan teknologi induksi sensing canggih, sensor LD-202 secara akurat mendeteksi kendaraan tanpa kontak fisik,bergantung pada perubahan induktansi dalam loop yang disebabkan oleh massa logam kendaraan.

2. Pengakuan arah cerdas: Kemampuan pengakuan arah cerdas sensor LD-202 memungkinkan identifikasi yang tepat dari arah gerak kendaraan,Memfasilitasi operasi gerbang yang dioptimalkan.

3. Seamless Automatic Reset: Dengan fitur fungsi reset otomatis yang mulus, sensor LD-202 memastikan operasi berkelanjutan dan keandalan sistem dengan secara otomatis reset jika terjadi kerusakan.

4. Output Relay yang andal: Menyediakan sinyal output relay yang andal pada deteksi kendaraan, sensor LD-202 memungkinkan berbagai tindakan seperti pembukaan gerbang, kontrol lampu lalu lintas,dan penghitungan kendaraan untuk peningkatan efisiensi operasional.

Aplikasi serbaguna:

1. Sistem Manajemen Lalu Lintas: Digunakan dalam sistem kontrol lalu lintas untuk mendeteksi kendaraan di persimpangan, tol, dan pintu masuk/keluar parkir, mengoptimalkan manajemen aliran lalu lintas.

2. Otomatisasi gerbang: Terintegrasi ke dalam sistem kontrol gerbang untuk membuka dan menutup gerbang secara otomatis di lingkungan perumahan, komersial, dan industri, meningkatkan keamanan dan kenyamanan.

3. Manajemen Fasilitas Parkir: Digunakan di tempat parkir dan garasi untuk mengelola masuk dan keluar kendaraan, memantau kepekatan parkir, dan menegakkan peraturan parkir untuk penggunaan ruang yang efisien.

4. Sistem Kontrol Akses: Digunakan dalam sistem kontrol akses untuk mengizinkan kendaraan masuk ke lokasi yang aman seperti komunitas tertutup, fasilitas industri, dan instalasi militer,Memastikan akses dan keamanan yang terkontrol.

5. Optimasi Lampu Lalu Lintas: Digunakan untuk memicu perubahan lampu lalu lintas berdasarkan kehadiran dan arah kendaraan, meminimalkan kemacetan dan mengoptimalkan aliran lalu lintas di persimpangan dan jalan raya.

6. Aplikasi Penghitungan Kendaraan: Digunakan dalam aplikasi penghitungan kendaraan untuk studi lalu lintas, pemantauan kepekatan parkir, dan analisis lalu lintas ritel,memberikan wawasan berharga untuk manajemen lalu lintas dan operasi bisnis.

Hubungan

Indikator dan Switch Ringkasan:

LED daya (Merah):LED daya merah menandakan bahwa daya ON, memberikan indikasi visual dari status operasi.

CH1 Deteksi LED:

• Terus Menyala: Menunjukkan deteksi kendaraan di saluran 1.
• Berkedip perlahan: Menunjukkan masalah potensial seperti sirkuit pendek pada loop atau tikungan yang tidak cukup setelah instalasi loop.
• Blinking Fast: Menunjukkan sirkuit terbuka di loop atau tikungan berlebihan setelah pemasangan loop.

CH2 Deteksi LED:

• Terus Menyala: Menunjukkan deteksi kendaraan di Saluran 2.
• Berkedip perlahan: Menunjukkan masalah potensial seperti sirkuit pendek pada loop atau tikungan yang tidak cukup setelah instalasi loop.
• Menyinari Cepat: Menunjuk pada sirkuit terbuka dalam loop atau tikungan berlebihan setelah pemasangan loop.

Pilihan sensitivitas:Sensitivitas dan frekuensi loop dapat disetel dengan baik menggunakan kombinasi pengaturan switch dip 7 arah dan 10 arah.Pengguna dapat memilih dari 8 pengaturan sensitivitas yang berbeda dengan menyesuaikan konfigurasi dip switch, seperti yang diuraikan dalam tabel pengaturan dip switch di bawah ini. dip switch 6, 7, dan 8 mengontrol pemilihan sensitivitas untuk Channel 1, dengan opsi mulai dari 0,8 (paling sensitif) hingga 0.015 (paling sensitif). Dip switch 3, 4, dan 5 mengatur pemilihan sensitivitas untuk saluran 2, dengan opsi juga berkisar dari 0.8 (paling sensitif) hingga 0.015 (paling sensitif).

3. Saklar 1=S1 : Saluran 1 Loop Fungsi Pemilihan (10 cara dip switch)
(1) ((Switch 1) DIP 1 & DIP 2 Sensitivitas Khusus Peningkatan Untuk Kedua Trailer (Kedua Saluran).

(2) ((Switch 1=S1) D3, D4, D5 dan (Switch 2=S2) D1, D2 Fungsi Khusus Pengaturan (Mode1, 2, 3 Direction Detection. Mode 4, 5, 6 Normal mode, dua deteksi loop dipisahkan)

(3) ((Switch 1=S1) D6 & D7 & D8 dan (Switch 2=S2) D3 & D4 & D5 Pengaturan CH1 dan CH2 Sensitivitas Seleksi (Delapan Tingkat Pilihan).

(4) ((Switch 1=S1) D9 & D10 dan (Switch2=S2) D6, D7 Frekuensi pengaturan (20 K sampai 100 KHz).

Saat pemasangan, silakan menjaga produk colokan dan soket di arah vertikal


Prinsip operasinya adalah sebagai berikut:

1. Proses masuk:

   • Pada saat kendaraan memasuki komunitas atau tempat parkir, dua kumparan loop secara bersamaan diaktifkan.
   • JUTAI Double Channel Loop Detector (LD-202) memicu pembaca UHF yang ditempatkan di pintu masuk.
   • Setelah membaca ID kartu, pembaca UHF mengirimkan ID ke controller (AC-11) melalui output Wiegand.
   • Kontroler memverifikasi validitas ID dan mengeluarkan sinyal relay untuk membuka penghalang gerbang.
   • Begitu kendaraan memasuki komunitas atau tempat parkir, lengan penghalang secara otomatis turun.
   • Fungsi keamanan dan anti-pemotongan difasilitasi oleh JUTAI Single Channel Loop Detector (LD-100/102).

2. Proses keluar:

   • Saat kendaraan keluar dari komunitas atau tempat parkir dan melewati pembaca UHF internal, LD-202 memicu pembaca UHF.
   • Pembaca membaca kartu dan mengirim ID ke pengontrol.
   • Setelah validasi ID, pengontrol mengeluarkan sinyal relay untuk membuka penghalang gerbang.
   • Setelah kendaraan keluar dari komunitas atau tempat parkir, lengan penghalang akan turun secara otomatis.
   • Fungsi keamanan dan anti-pemotongan difasilitasi oleh JUTAI Single Channel Loop Detector (LD-100/102).

Dalam kedua skenario, Fungsi Pengakuan Arah LD-202 memastikan operasi yang akurat dan efisien.

JUTAI LD-202 Double Channel Loop Detector dapat berfungsi sebagai dua detektor loop single-channel yang independen, menawarkan fleksibilitas dan efisiensi biaya.Konfigurasi ini ideal untuk standar satu-in dan satu-out tempat parkir, di mana penghalang tunggal dan pembaca jarak jauh dipasang di kedua pintu masuk dan keluar.sementara kumparan lingkaran lainnya digunakan untuk fungsi anti-membobol penghalangMengaktifkan fungsi Mode Kerja Independen LD-202 merampingkan operasi dan mengurangi biaya perangkat keras, menjadikannya pilihan praktis untuk berbagai aplikasi.
