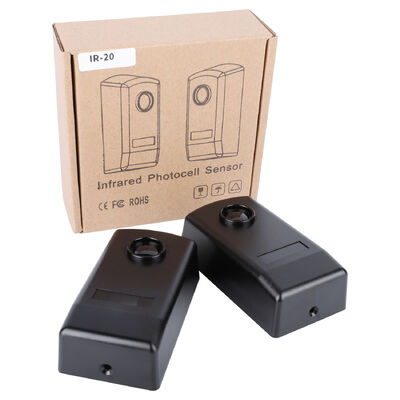

Sensor Inframerah Pemasangan Sederhana – JUTAI IR-20 untuk Otomatisasi Pintu & Sistem Keamanan

Ikhtisar Produk

Fitur Inti & Keunggulan (Fokus Pemasangan Sederhana)

1. Pemasangan & Pengaturan Tanpa Repot

• Pemasangan Minimal Alat: Mendukung pemasangan di dinding (3x lubang bor 5mm dengan angkur sekrup) dan pemasangan permukaan logam (3x sekrup self-tapping 3mm)—cocok untuk sebagian besar rangka pintu, pagar keamanan, dan eksterior bangunan tanpa modifikasi khusus.
• Kabel & Pelabelan yang Jelas: Terminal ditandai secara jelas (TX: 1-2 untuk daya; RX: 1-3 untuk daya, 4=COM, 5=NC, 6=NO) untuk menghilangkan kebingungan. Tidak diperlukan diagram pengkabelan yang rumit—bahkan pemasang pertama kali dapat menyelesaikan koneksi dalam hitungan menit.
• Penjajaran Intuitif: Indikator LED merah terang RX’s (mati saat sinar sejajar, menyala saat terputus) memberikan umpan balik waktu nyata. Cukup sesuaikan posisi TX/RX hingga LED mati—tidak diperlukan alat kalibrasi atau keahlian teknis.
• Panel Depan Snap-On: Panel depan terangkat dengan mudah untuk akses pengkabelan dan menutup dengan aman dengan sekrup yang disediakan, menyederhanakan langkah pengaturan akhir dan melindungi komponen internal dari debu.

2. Performa Tahan Cuaca & Andal

• Perlindungan Pemasukan IP55: Tahan terhadap masuknya debu dan semprotan air bertekanan rendah dari segala arah, sehingga cocok untuk pemasangan luar ruangan langsung (misalnya, eksterior pintu garasi, pintu masuk komersial) tanpa penutup tambahan.
• Adaptasi Suhu Lebar: Beroperasi secara stabil dari -10°C hingga +60°C, beradaptasi dengan berbagai iklim—dari musim dingin yang dingin hingga lingkungan musim panas yang panas—tanpa penurunan kinerja.
• Desain Anti-Interferensi: Penyaringan optik yang dioptimalkan meminimalkan pemicu palsu dari cahaya sekitar (sinar matahari, perlengkapan neon) dan puing-puing lingkungan, memastikan kinerja yang konsisten dalam skenario otomatisasi pintu yang sibuk.

3. Kompatibilitas Universal & Fungsionalitas Praktis

• Input Daya Fleksibel: Bekerja dengan catu daya 12-24V AC/DC (non-polar), terintegrasi secara mulus dengan pengontrol pintu standar, panel alarm keamanan, dan sistem kontrol akses—tidak diperlukan adaptor daya khusus.
• Output Relai Serbaguna: Dilengkapi dengan terminal Common (COM, terminal 4), Normally Closed (NC, terminal 5), dan Normally Open (NO, terminal 6), memastikan kompatibilitas dengan semua perangkat keras otomatisasi pintu dan keamanan utama.
• Konsumsi Daya Rendah: Arus operasi maksimum TX ≤25mA dan arus operasi maksimum RX ≤35mA, mendukung pengoperasian 24/7 yang hemat energi tanpa penggunaan daya yang berlebihan.

Spesifikasi Teknis

Panduan Pemasangan Langkah-demi-Langkah

1. Siapkan Lokasi Pemasangan: Pilih lokasi dengan garis pandang yang jelas antara TX dan RX (hindari rintangan seperti semak-semak atau perangkat keras pintu). Untuk dinding, bor 3x lubang 5mm dan masukkan angkur sekrup; untuk permukaan logam, bor 3x lubang 3mm untuk sekrup self-tapping.
2. Akses Terminal Pengkabelan: Angkat panel depan TX dan RX untuk membuka blok terminal—tidak diperlukan alat untuk melepas panel.
3. Hubungkan Daya & Kontrol:
   • Hubungkan daya 12-24V AC/DC ke terminal TX 1 dan 2.
   • Hubungkan catu daya yang sama ke terminal RX 1, 2, atau 3 (sesuai dengan peringkat tegangan).
   • Hubungkan terminal RX 4 (COM), 5 (NC), dan 6 (NO) ke pengontrol pintu, panel alarm, atau sistem akses Anda.


4. Sejajarkan Pasangan Sensor: Sesuaikan posisi TX dan RX hingga LED merah RX’s mati—ini menunjukkan koneksi sinar yang stabil.
5. Amankan & Uji: Tutup panel depan dan kencangkan dengan sekrup yang disediakan. Uji dengan mengganggu sinar—verifikasi LED RX menyala dan sistem yang terhubung (pengontrol pintu/alarm) merespons dengan benar.

Aplikasi Umum

• Pintu Garasi Perumahan: Mencegah terperangkapnya orang, hewan peliharaan, atau benda selama penutupan, meningkatkan keselamatan rumah.
• Pintu Geser Komersial: Memastikan pengoperasian yang aman di pusat perbelanjaan, toko ritel, dan gedung perkantoran—menghentikan pintu agar tidak menutup pada pejalan kaki.
• Otomatisasi Gerbang Industri: Mendeteksi kendaraan atau rintangan di jalur gerbang geser industri atau penghalang parkir.
• Keamanan Perimeter: Menciptakan penghalang sinar tak kasat mata untuk pagar halaman belakang, perimeter kantor, atau zona akses terbatas—memicu alarm untuk masuk tanpa izin.
• Pintu Masuk Fasilitas Umum: Meningkatkan keselamatan untuk pintu otomatis di rumah sakit, sekolah, dan stasiun kereta api, di mana kemudahan pemasangan dan keandalan sangat penting.

Mengapa Memilih Sensor Inframerah Pemasangan Sederhana JUTAI IR-20?

• Tidak Perlu Keahlian: Pemasangan, pengkabelan, dan penjajaran yang mudah membuat pemasangan dapat diakses oleh penggemar DIY dan teknisi profesional.
• Tahan Lama & Serbaguna: Ketahanan cuaca IP55 dan rentang suhu yang luas memastikan kinerja dalam skenario otomatisasi pintu dalam/luar ruangan.
• Kompatibilitas Universal: Bekerja dengan semua pengontrol pintu dan sistem keamanan utama, mengurangi kompleksitas integrasi.
• Keamanan Hemat Biaya: Kualitas kelas industri dengan harga yang kompetitif, menurunkan biaya sistem secara keseluruhan untuk rumah dan bisnis.
• Jaminan Merek Tepercaya: Dikembangkan oleh Shenzhen JUTAI Comm Co., Ltd., penyedia profesional komponen otomatisasi dan keamanan dengan dukungan teknis global.
