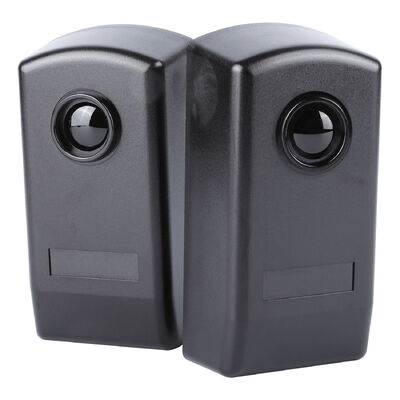

Fotocel Inframerah Industri & Komersial 12-24V AC/DC – Deteksi Keamanan & Keselamatan Perimeter yang Andal

Ikhtisar Produk

Fitur & Keunggulan Inti

1. Daya Tahan Kelas Industri & Ketahanan Cuaca

• Perlindungan Ingress IP55: Secara efektif melindungi terhadap masuknya debu dan semprotan air bertekanan rendah dari segala arah, memungkinkan pemasangan luar ruangan langsung untuk keamanan perimeter dan penggunaan dalam ruangan di lingkungan industri yang keras (misalnya, gudang dengan debu atau kelembapan).
• Fleksibilitas Tegangan Lebar: Beroperasi tanpa hambatan pada 12-24V AC/DC (non-polar), menghilangkan kebutuhan akan catu daya khusus dan berintegrasi dengan mudah dengan PLC industri standar, panel keamanan komersial, dan sistem kontrol akses.
• Ketahanan Suhu: Berfungsi andal dari -10°C hingga +60°C, beradaptasi dengan kondisi iklim ekstrem—dari gudang industri yang dingin hingga area parkir komersial luar ruangan yang panas.

2. Deteksi Jarak Jauh 30 Meter & Anti-Interferensi

• Jangkauan Deteksi yang Diperluas: Memberikan sinar inframerah yang stabil dan terfokus lebih dari 30 meter (di dalam/luar ruangan), mencakup bukaan lebar (gerbang industri, teluk pemuatan gudang) dan ruang komersial besar (atriums pusat perbelanjaan, perimeter tempat parkir) tanpa degradasi sinyal.
• Anti-Interferensi Lingkungan: Teknologi optik yang dioptimalkan meminimalkan pemicu palsu yang disebabkan oleh cahaya sekitar (sinar matahari, perlengkapan neon), hujan, atau debu—kritis untuk lingkungan industri dengan pencahayaan variabel dan area komersial dengan lalu lintas pejalan kaki yang tinggi.
• Umpan Balik Status Intuitif: RX menampilkan indikator LED merah terang: mati ketika sinar tidak terhalang (operasi normal) dan menyala ketika terputus. Ini memungkinkan teknisi untuk dengan cepat menyelaraskan sensor selama pemasangan dan memecahkan masalah secara real time.

3. Integrasi Universal & Pemasangan Bebas Repot

• Output Relay Serbaguna: Dilengkapi dengan relay Single Pole Double Throw (SPDT), termasuk terminal Common (COM, terminal 4), Normally Closed (NC, terminal 5), dan Normally Open (NO, terminal 6). Desain universal ini memastikan kompatibilitas dengan interlock keselamatan mesin industri apa pun, sistem alarm komersial, atau pengontrol pintu/gerbang otomatis.
• Solusi Pemasangan Ganda: Mendukung pemasangan di dinding (3x lubang bor 5mm dengan jangkar sekrup) untuk bangunan komersial dan pemasangan permukaan logam (3x sekrup self-tapping 3mm) untuk peralatan industri atau struktur logam, beradaptasi dengan berbagai skenario pemasangan.
• Pengkabelan & Pelabelan yang Disederhanakan: Penandaan terminal yang jelas (TX: 1-2 untuk daya; RX: 1-3 untuk daya, 4-6 untuk output relay) mengurangi kesalahan pemasangan, menghemat waktu teknisi di lingkungan industri dan komersial.

4. Desain Berpusat pada Keselamatan untuk Penggunaan Industri & Komersial

• Pencegahan Intrusi Perimeter: Menciptakan penghalang keamanan tak kasat mata untuk perimeter fasilitas industri, batas properti komersial, atau area terbatas (misalnya, ruang server, penyimpanan inventaris), memicu alarm saat dilanggar.
• Interlock Keselamatan Mesin: Berfungsi sebagai sensor keselamatan untuk mesin industri (konveyor, jalur pengemasan) dan peralatan komersial (pintu otomatis, penghalang parkir), mencegah terjebak atau tabrakan dengan menghentikan pengoperasian saat rintangan terdeteksi.
• Konsumsi Daya Rendah: Arus pengoperasian maksimum TX ≤25mA dan arus pengoperasian maksimum RX ≤35mA, memastikan efisiensi energi untuk pengoperasian 24/7 di pabrik industri dan bangunan komersial.

Spesifikasi Teknis

Aplikasi Umum

Keamanan & Keselamatan Industri

• Perlindungan Perimeter Pabrik: Penghalang sinar tak kasat mata untuk dinding fasilitas, pagar, atau pintu masuk dermaga pemuatan—memicu alarm untuk akses yang tidak sah.
• Interlock Keselamatan Gudang: Sensor keselamatan untuk sistem konveyor, sistem penyimpanan dan pengambilan otomatis (ASRS), dan mesin pengemasan—menghentikan pengoperasian saat pekerja atau rintangan berada di zona bahaya.
• Otomatisasi Gerbang Industri: Deteksi untuk gerbang pabrik besar atau titik akses kendaraan—mencegah penutupan gerbang pada kendaraan atau peralatan.

Keamanan & Kontrol Akses Komersial

• Keamanan Pusat Perbelanjaan & Ritel: Perlindungan perimeter untuk area belakang rumah, ruang inventaris, atau pintu masuk toko setelah jam kerja.
• Keamanan Tempat Parkir & Garasi: Deteksi rintangan untuk penghalang parkir otomatis dan pintu garasi—mencegah tabrakan dengan kendaraan atau pejalan kaki.
• Akses Gedung Kantor & Kompleks Komersial: Sensor keselamatan untuk pintu geser otomatis, pintu masuk area terbatas, dan lobi lift—meningkatkan keselamatan penyewa dan pengunjung.
• Keamanan Rumah Sakit & Fasilitas Umum: Deteksi non-intrusif untuk pintu keluar darurat, ruang persediaan medis, atau area keamanan tinggi (misalnya, pusat data di gedung kantor).

Panduan Pemasangan & Pengkabelan

1. Persiapan Pemasangan: Pilih lokasi dengan garis pandang yang tidak terhalang antara TX dan RX. Untuk pemasangan di dinding (bangunan komersial), bor 3x lubang 5mm dan pasang jangkar sekrup; untuk permukaan logam (peralatan industri), bor 3x lubang 3mm untuk sekrup self-tapping.
2. Koneksi Pengkabelan:
   • Hubungkan daya 12-24V AC/DC ke terminal TX 1 dan 2.
   • Hubungkan catu daya yang sama ke terminal RX 1, 2, atau 3 (sesuai dengan peringkat tegangan).
   • Hubungkan kabel terminal RX 4 (COM), 5 (NC), dan 6 (NO) ke panel keamanan, PLC, atau pengontrol akses Anda.


3. Penyelarasan: Sesuaikan posisi TX dan RX hingga LED merah RX mati, yang menunjukkan koneksi sinar yang stabil. Gunakan umpan balik LED untuk menyempurnakan penyelarasan untuk deteksi jarak jauh.
4. Pengujian Akhir: Amankan panel depan dengan sekrup yang disediakan. Uji sensor dengan mengganggu sinar—verifikasi LED RX menyala dan sistem yang terhubung (alarm, pengontrol pintu, mesin) merespons dengan benar.

Mengapa Memilih JUTAI IR-20 Infrared Photocell?

• Adaptabilitas Dual-Scene: Disesuaikan untuk ketahanan industri dan keserbagunaan komersial, menghilangkan kebutuhan akan sensor terpisah untuk lingkungan yang berbeda.
• Keandalan Jarak Jauh: Jangkauan deteksi 30 meter mencakup ruang besar, mengurangi jumlah sensor yang dibutuhkan untuk perlindungan perimeter atau cakupan keselamatan.
• Keamanan Hemat Biaya: Kinerja kelas industri dengan harga yang kompetitif, menurunkan biaya sistem keamanan dan keselamatan secara keseluruhan untuk bisnis.
• Kompatibilitas Universal: Bekerja dengan semua PLC industri utama, panel keamanan komersial, dan sistem kontrol akses, menyederhanakan integrasi dengan infrastruktur yang ada.
• Dukungan Merek Tepercaya: Dikembangkan oleh Shenzhen JUTAI Comm Co., Ltd., penyedia komponen keamanan industri dan komersial profesional, dengan dukungan teknis global dan jaminan kualitas.
