Sensor Keamanan Inframerah untuk Pintu Geser, Pintu Garasi, dan Gerbang

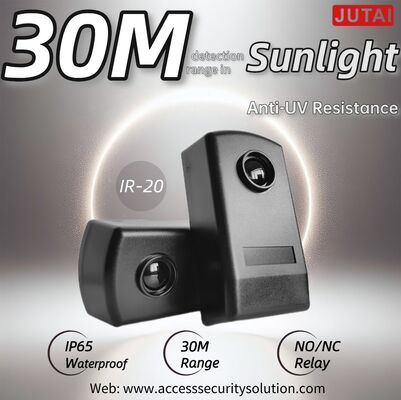

Sensor Keamanan Inframerah JUTAI IR-20 (juga disebut Fotocell Inframerah, Sensor Sinar, atau Sensor IR) adalah solusi deteksi sinar tembus pandang kelas profesional yang direkayasa untuk meningkatkan keamanan pintu geser, pintu garasi, dan gerbang industri/komersial. Terdiri dari pemancar (TX) dan penerima (RX) yang cocok, sensor ini menciptakan sinar inframerah tak terlihat sepanjang 30 meter yang secara andal mendeteksi rintangan, mencegah terjepit, tabrakan, dan bahaya operasional.

Beroperasi pada prinsip sinar tembus pandang yang sederhana namun kuat, sensor IR-20 memancarkan sinar inframerah terfokus dari TX ke RX. Ketika sinar terputus oleh objek apa pun—baik itu orang, kendaraan, hewan peliharaan, atau puing-puing—relai internal RX langsung terpicu, mengirimkan sinyal ke pengontrol pintu/gerbang untuk menghentikan penutupan, membalikkan arah, atau menjeda operasi.

Dibangun dengan plastik rekayasa tahan UV dan casing berlapis karet, pasangan sensor ini tahan terhadap elemen luar ruangan (debu, hujan, sinar matahari) dan fluktuasi suhu. Sensor ini dirancang untuk tugas berkelanjutan 24/7 di lingkungan lalu lintas tinggi atau kritis keamanan, memastikan kinerja yang andal di mana keamanan tidak dapat dikompromikan.

• Perlindungan Masuk IP55: Secara efektif menahan masuknya debu dan semprotan air bertekanan rendah dari arah mana pun, memungkinkan pemasangan dalam/luar ruangan secara langsung tanpa pelindung tambahan.
• Kompatibilitas Tegangan Luas: Beroperasi pada 12-24V AC/DC (non-polar), terintegrasi mulus dengan catu daya dan sistem kontrol pintu/gerbang standar.
• Ketahanan Suhu: Berfungsi stabil dari -10°C hingga +60°C, beradaptasi dengan berbagai iklim (dari musim dingin yang dingin hingga musim panas yang panas) dan kondisi kerja.

• Kinerja Jarak Jauh: Memberikan sinar inframerah yang stabil dan terfokus dengan jangkauan maksimum 30 meter, cocok untuk bukaan pintu/gerbang yang lebar dan area akses yang luas.
• Teknologi Anti-Interferensi: Desain optik yang dioptimalkan meminimalkan pemicu palsu yang disebabkan oleh cahaya sekitar, hujan, atau debu, memastikan deteksi yang akurat di lingkungan yang kompleks.
• Indikator Status Intuitif: RX memiliki LED merah—mati saat sinar tidak terhalang (operasi normal) dan menyala saat terputus—untuk penyelarasan cepat dan pemeriksaan status waktu nyata.

• Opsi Pemasangan Ganda: Mendukung pemasangan di dinding (lubang bor 3x 5mm dengan jangkar sekrup) dan pemasangan permukaan logam (sekrup self-tapping 3x 3mm), beradaptasi dengan berbagai skenario pemasangan.
• Output Relai Serbaguna: Relai SPDT (Single Pole Double Throw) dengan terminal Umum (COM, terminal 4), Biasanya Tertutup (NC, terminal 5), dan Biasanya Terbuka (NO, terminal 6), kompatibel dengan pengontrol pintu/gerbang, PLC, atau sistem alarm apa pun.
• Pengkabelan yang Disederhanakan: Pelabelan terminal yang jelas (TX: 1-2 untuk daya; RX: 1-3 untuk daya, 4-6 untuk output relai) mengurangi kesalahan pemasangan dan menghemat waktu pengaturan.

• Pencegahan Terjepit: Memenuhi persyaratan keamanan penting untuk pintu dan gerbang otomatis, mencegah tabrakan dan terjepitnya orang, hewan peliharaan, atau objek.
• Keandalan Kelas Industri: Komponen berkualitas tinggi dan casing yang kokoh memastikan kinerja jangka panjang dalam skenario penggunaan frekuensi tinggi (misalnya, pusat perbelanjaan, gudang, kompleks perumahan).

• Pintu Geser: Pusat perbelanjaan, gedung perkantoran, bandara, dan rumah sakit—mencegah terjepit saat penutupan.
• Pintu Garasi: Area parkir perumahan dan komersial—memastikan operasi yang aman saat ada kendaraan, pejalan kaki, atau hewan peliharaan.
• Gerbang Industri/Komersial: Gudang, pabrik, dan kompleks perumahan—mendeteksi rintangan untuk menghindari tabrakan saat gerbang ditutup.
• Sistem Kontrol Akses: Keamanan perimeter untuk pintu masuk, gerbang, dan area terbatas—memicu alarm atau penolakan akses saat sinar dilanggar.
• Pintu Masuk Gedung Publik: Stasiun kereta api, sekolah, dan pusat ritel—meningkatkan keamanan untuk sistem pintu/gerbang otomatis dengan lalu lintas tinggi.

1. Persiapan Pemasangan: Pilih lokasi dengan garis pandang yang jelas antara TX dan RX. Untuk dinding, bor lubang 3x 5mm dan pasang jangkar sekrup; untuk permukaan logam, bor lubang 3x 3mm untuk sekrup self-tapping.
2. Koneksi Pengkabelan:
   • Hubungkan daya 12-24V AC/DC ke terminal TX 1 dan 2.
   • Hubungkan catu daya yang sama ke terminal RX 1, 2, atau 3 (tegangan cocok).
   • Hubungkan terminal RX 4 (COM), 5 (NC), dan 6 (NO) ke pengontrol pintu/gerbang atau sistem alarm Anda.
3. Penyelarasan: Sesuaikan posisi TX dan RX hingga LED merah RX mati, menunjukkan koneksi sinar yang stabil.
4. Pengujian Akhir: Kencangkan panel depan dengan sekrup yang disediakan. Uji dengan mengganggu sinar—verifikasi LED RX menyala dan pengontrol pintu/gerbang merespons dengan benar (berhenti atau berbalik).

Tingkatkan keamanan pintu dan gerbang Anda dengan Sensor Keamanan Inframerah JUTAI IR-20 yang andal dan berjangkauan jauh. Hubungi kami untuk spesifikasi terperinci, harga, dan bantuan teknis.
