Detail produk
Peringkat IP IP65 Rentang Deteksi 30m
Jenis kabel Kode Hs 8531901000
Ukuran Paket 12.00cm * 11.70cm * 4.30cm Berat Kotor Paket 0.25KG
Menyoroti

20M Range Sensor Pintu Otomatis Photocell

,

20M IP65 Sensor Pintu Otomatis Photocell

,

Sensor sel foto pintu otomatis IP65

Tinggalkan pesan
Deskripsi Produk
Paket Berat Bruto 0,25kg Sensor fotoklon sinar tunggal dengan jangkauan 20M Ideal untuk pintu otomatis IP65 Rated tahan lama 0

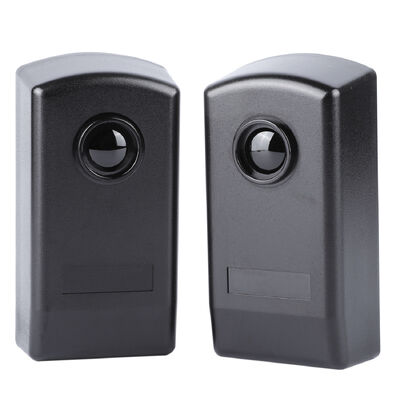

Sensor sel foto sinar tunggal dengan jangkauan 20M untuk pintu otomatis


JUTAI IR-20M Single Beam Photocell Sensor adalah solusi deteksi inframerah kelas profesional yang dirancang khusus untuk sistem pintu otomatis dan skenario otomatisasi yang kritis untuk keselamatan.Sebagai sensor sinar tembus yang memasangkan pemancar (TX) dan penerima (RX), ia menciptakan sinar inframerah yang tak terlihat dan tepat dengan jangkauan deteksi 20 meter, memberikan deteksi rintangan yang dapat diandalkan untuk mencegah terperangkap dan meningkatkan keamanan operasi.Dengan rating IP55 tahan cuaca, kompatibilitas tegangan luas, dan daya tahan kelas industri, itu adalah pilihan tepercaya untuk pintu geser otomatis, pintu ayunan, pintu roll-up kecepatan tinggi, dan sistem kontrol akses di seluruh dunia.

Ringkasan Produk


Mengoperasikan pada prinsip sinar tembus lurus, sensor IR-20M bekerja dengan memancarkan sinar inframerah terfokus dari TX ke RX.atau rintangan ̇mengganggu sinar, relai internal RX ′ akan langsung memicu, mengirim sinyal ke pengontrol pintu otomatis untuk menghentikan penutupan, membalik arah, atau menghentikan operasi.

Dilengkapi dengan plastik rekayasa yang tahan UV dan casing karet, sensor ini dirancang untuk menahan elemen luar ruangan, debu, dan fluktuasi suhu.Ini dirancang untuk 24/7 tugas terus-menerus dalam lalu lintas tinggi komersial, industri, dan lingkungan publik di mana keandalan dan keselamatan tidak dapat dinegosiasikan.

Fitur & Keuntungan Utama


1Konstruksi tahan cuaca & tahan lama


  • IP55 Perlindungan Penetrasi: Bertahan efektif terhadap masuknya debu dan jet air bertekanan rendah dari segala arah, memungkinkan pemasangan langsung di dalam ruangan / luar ruangan tanpa pelindung tambahan.
  • Kompatibilitas Tegangan Besar: Bekerja pada 12-24V AC/DC (non-polarized), terintegrasi dengan lancar dengan pasokan listrik pintu otomatis standar dan sistem kontrol.
  • Ketahanan terhadap Suhu: Fungsi stabil dari -10°C sampai +60°C, beradaptasi dengan berbagai iklim dan kondisi kerja.

2Deteksi 20 meter yang dapat diandalkan.


  • Pertunjukan Jarak Jauh: Menyediakan sinar inframerah yang stabil dan terfokus dengan jangkauan maksimum 20 meter, cocok untuk bukaan pintu yang luas dan area akses yang besar.
  • Desain Anti-Interferensi: Teknologi optik yang dioptimalkan meminimalkan pemicu palsu yang disebabkan oleh cahaya sekitar, hujan, atau debu, memastikan deteksi yang akurat di lingkungan yang kompleks.
  • Indikator Status Intuitif: RX memiliki LED merah yang dimatikan ketika sinar tidak terhalang (operasi normal) dan menyala saat terputus untuk penyelarasan cepat dan pemeriksaan status real-time.

3. Mudah Instalasi & Universal Integrasi


  • Opsi Pemasangan Ganda: Mendukung pemasangan dinding (lubang pengeboran 3x 5mm dengan jangkar sekrup) dan pemasangan permukaan logam (3x sekrup self-tapping 3mm), beradaptasi dengan berbagai skenario instalasi.
  • Output Relay Serbaguna: Relay SPDT (Single Pole Double Throw) dengan terminal Common (COM, terminal 4), Normally Closed (NC, terminal 5), dan Normally Open (NO, terminal 6), kompatibel dengan setiap pengontrol pintu otomatis,PLC, atau sistem alarm.
  • Pengkabelan yang Sederhana: Pelabelan terminal yang jelas (TX: 1-2 untuk daya; RX: 1-3 untuk daya, 4-6 untuk output relay) mengurangi kesalahan instalasi dan menghemat waktu pengaturan.

4. Desain yang Berpusat pada Keamanan untuk Pintu Otomatis


  • Mencegah Terjerat: Memenuhi persyaratan keamanan penting untuk pintu otomatis, mencegah tabrakan dan terjebak orang, hewan peliharaan, atau benda.
  • Keandalan Industri: Komponen berkualitas tinggi dan casing yang kuat memastikan kinerja jangka panjang dalam skenario penggunaan frekuensi tinggi (misalnya, pusat perbelanjaan, bandara, rumah sakit).

Spesifikasi Teknis


Parameter Spesifikasi
Model IR-20M
Prinsip Deteksi Sinar tunggal-sinar tembus (Pasangan pemancar + penerima)
Jarak Deteksi Maksimal 20 Meter (di dalam/di luar)
Sumber Daya 12-24V AC/DC (Tidak terpolarisasi)
Maksimal TX arus operasi ≤ 25mA
Arus operasi maksimum RX ≤ 35mA
Jenis output 1 Relay Pergantian (SPDT)
Rating Kontak Relay Maks. 500mA @ 48V AC/DC
Peringkat Perlindungan Penembusan IP55
Jangkauan suhu operasi -10°C sampai +60°C
Bahan perumahan Plastik Teknik dengan Casing Karet
Indikator penerima LED merah (menyala ketika sinar terputus)
Konfigurasi terminal TX: 1-2 (Power); RX: 1-3 (Power), 4 (COM), 5 (NC), 6 (NO)
Spesifikasi lubang pemasangan Dinding: 3x 5mm; Logam: 3x 3mm
Dimensi (L × W × H) 90.63mm × 44.90mm × 30.00mm

Aplikasi Tipikal


  • Pintu geser otomatis: Pusat perbelanjaan, gedung perkantoran, bandara, dan rumah sakit mencegah terjebak saat ditutup.
  • Pintu Swing & Pintu Roll-Up: Fasilitas industri, gudang, dan toko-toko ritel mendeteksi hambatan untuk menghindari tabrakan.
  • Pintu Garasi & Penghalang Parkir: Tempat parkir untuk hunian dan komersial yang menjamin pengoperasian yang aman ketika kendaraan atau pejalan kaki hadir.
  • Sistem Kontrol Akses: Keamanan perimeter untuk pintu, gerbang, dan area yang dibatasi, memicu alarm atau penolakan akses ketika sinar melanggar.
  • Pintu Masuk Bangunan Umum: Stasiun kereta api, rumah sakit, dan sekolah meningkatkan keamanan untuk sistem pintu otomatis lalu lintas tinggi.

Panduan Pemasangan & Kabel


  1. Persiapan Pemasangan: Pilih lokasi dengan garis pandang yang jelas antara TX dan RX. Untuk dinding, bor lubang 3x 5mm dan pasang jangkar sekrup; untuk permukaan logam, bor lubang 3x 3mm untuk sekrup self-tapping.
  2. Sambungan kabel:
    • Hubungkan 12-24V AC/DC ke terminal TX 1 dan 2.
    • Sambungkan catu daya yang sama ke terminal RX 1, 2, atau 3 (tekanan yang cocok).
    • Kabel terminal RX 4 (COM), 5 (NC), dan 6 (NO) ke pengontrol pintu otomatis atau sistem alarm Anda.

  3. Perataan: Sesuaikan posisi TX dan RX sampai LED merah RX mati, menunjukkan koneksi sinar yang stabil.
  4. Uji Akhir: Pegang panel depan dengan sekrup yang disediakan. Uji dengan mengganggu sinar memverifikasi bahwa RX LED menyala dan pengontrol pintu merespon dengan benar (berhenti atau mundur).

Mengapa memilih JUTAI IR-20M Single Beam Photocell Sensor?


  • Disesuaikan untuk Pintu Otomatis: Desain yang dioptimalkan memenuhi kebutuhan keamanan dan kinerja khusus dari sistem pintu otomatis.
  • Keandalan yang Terbukti: Komponen kelas industri dan konstruksi tahan cuaca memastikan operasi yang konsisten dalam lingkungan yang menuntut.
  • Kompatibilitas Universal: Bekerja dengan semua pengontrol pintu otomatis utama dan catu daya, mengurangi kompleksitas integrasi.
  • Keamanan yang Mengharukan: Kinerja berkualitas tinggi dengan harga yang kompetitif, menurunkan biaya sistem secara keseluruhan.
  • Dukungan Merek Terpercaya: Dikembangkan oleh Shenzhen JUTAI Comm Co., Ltd, penyedia profesional komponen keamanan dan otomatisasi dengan dukungan teknis global.

Tingkatkan keamanan dan keandalan sistem pintu otomatis Anda dengan JUTAI IR-20M Single Beam Photocell Sensor. Hubungi kami untuk spesifikasi rinci, harga, dan bantuan teknis.
