Sensor Sinar Inframerah Berperingkat IP55 untuk Keamanan dan Otomatisasi Luar Ruangan

Tempat asal Cina
Nama merek JUTAI
Sertifikasi CE
Nomor model IR-20
Dokumen JUTAI Wired Photocell IR-20...20.pdf
Kuantitas min Order 1
Harga negotiable
Kemasan rincian Kartun
Waktu pengiriman 5 - 8 hari kerja
Syarat-syarat pembayaran T/T,L/C,D/A,D/P,Western Union,Paypal,MoneyGram,Alipay
Menyediakan kemampuan 1000 buah per bulan
Detail produk
Peringkat IP IP65 Rentang Deteksi 30m
Jenis kabel Kode Hs 8531901000
Ukuran Paket 12.00cm * 11.70cm * 4.30cm Berat Kotor Paket 0.25KG
Menyoroti

Sensor Sinar Inframerah IP55

,

Sensor Sinar Inframerah Otomatisasi Keamanan Luar Ruangan

,

Sensor Sinar Inframerah Keamanan Luar Ruangan

Tinggalkan pesan
Deskripsi Produk
Sensor Sinar Inframerah Berperingkat IP55 untuk Keamanan dan Otomatisasi Luar Ruangan 0

Sensor sinar inframerah IP55 untuk keamanan dan otomatisasi di luar ruangan

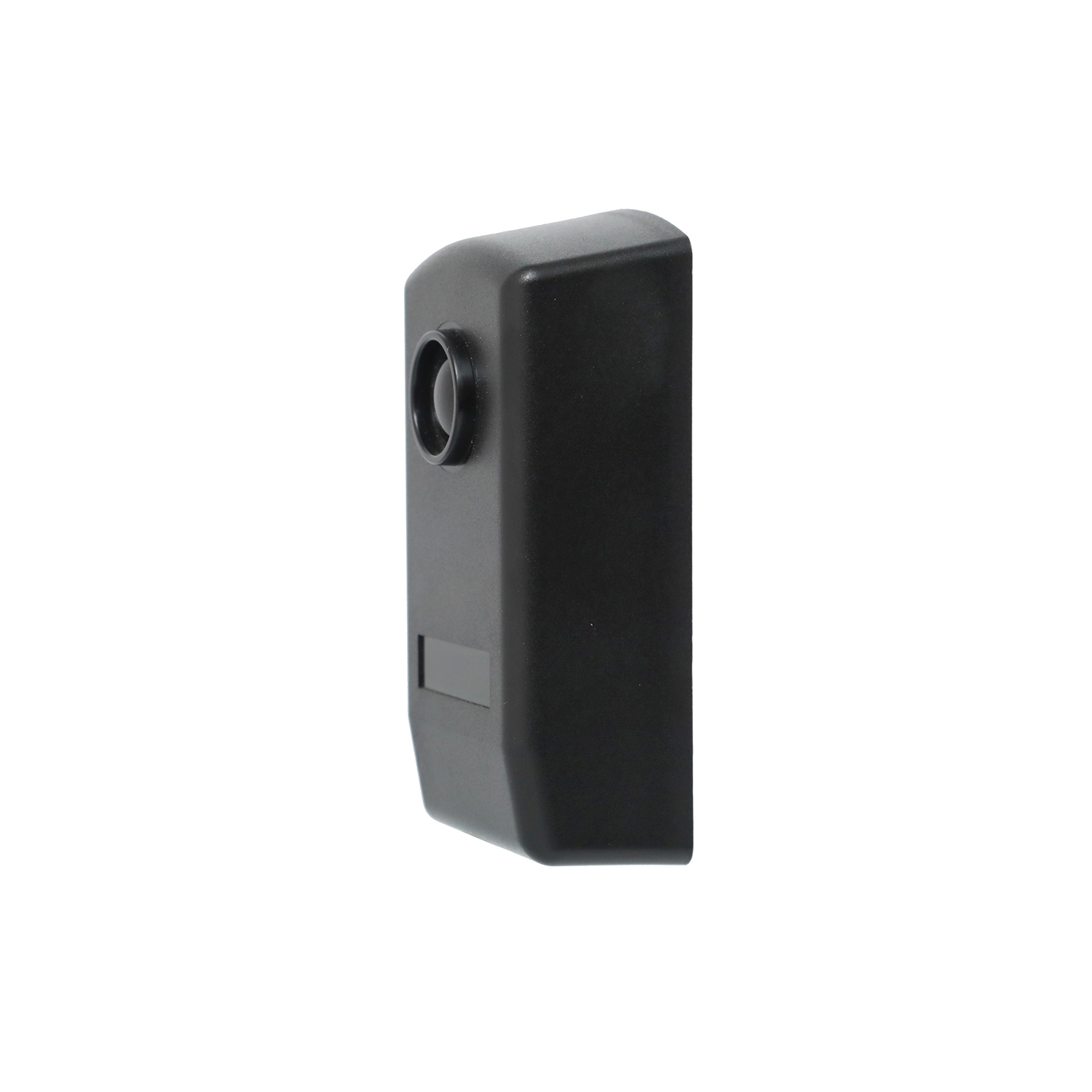

JUTAI IR-20M Infrared Beam Sensor (juga dikenal sebagai IR Sensor, Photocell, atau Through-Beam Sensor) adalah solusi deteksi kelas industri yang dirancang untuk skenario keamanan dan otomatisasi di luar ruangan.dengan rating perlindungan masuk IP55, ini unggul dalam menahan debu dan jet air, memberikan kinerja yang dapat diandalkan di lingkungan luar yang keras.sensor ini menciptakan sinar deteksi 20 meter tak terlihat, yang berfungsi sebagai penghalang keamanan kritis untuk gerbang, pintu, keamanan perimeter, dan mesin industri di seluruh dunia.

Ringkasan Produk


Beroperasi pada prinsip sinar tembus yang sederhana namun kuat, IR-20M bekerja dengan memancarkan sinar inframerah terfokus dari TX ke RX.atau hambatan), relai internal RX akan langsung mengirimkan sinyal untuk menghentikan penutupan pintu, mengaktifkan alarm, atau menghentikan peralatan otomatis.

Dirancang dengan plastik teknik yang tahan lama dan casing karet, sensor ini tahan terhadap radiasi UV, fluktuasi suhu, dan puing-puing di luar ruangan.membuatnya ideal untuk aplikasi luar ruangan dengan lalu lintas tinggi atau keamanan kritis di mana keandalan tidak dapat dikompromikan.

Fitur & Keuntungan Utama


1. IP55 Weatherproof & Desain awet


  • Perlindungan IP55: Efektif memblokir masuknya debu dan menahan jet air bertekanan rendah (dari segala arah), memungkinkan pemasangan langsung di luar ruangan tanpa kandang tambahan.
  • Ketahanan UV & Korosi: Casing karet, tahan UV mencegah degradasi akibat sinar matahari dan cuaca buruk, memperpanjang umur layanan di lingkungan luar ruangan.
  • Adaptasi terhadap Suhu Luas: Beroperasi stabil dari -10°C sampai +60°C, beradaptasi dengan sebagian besar iklim (dari musim dingin dingin hingga musim panas panas).

2. Deteksi jarak jauh yang dapat diandalkan


  • Jarak Deteksi 20 Meter: Menyediakan sinar yang stabil dan fokus untuk bukaan yang luas (misalnya, gerbang industri, penghalang parkir) dan pagar keamanan perimeter.
  • Kinerja Anti Interferensi: Desain sinar inframerah yang dioptimalkan meminimalkan pemicu palsu dari cahaya sekitar, hujan, atau debu, memastikan deteksi yang akurat.
  • Umpan Balik Status Intuitif: RX memiliki indikator LED merah yang dimatikan selama operasi normal (sinar tidak terhalang) dan menyala saat sinar terputus untuk penyelarasan cepat dan pemeriksaan status secara real-time.

3. Integrasi Fleksibel & Pemasangan Mudah


  • Kompatibilitas Daya Universal: Bekerja dengan catu daya AC / DC 12-24V (tidak terpolarisasi), terintegrasi dengan lancar dengan pengontrol pintu umum, PLC, dan sistem alarm.
  • Output Relay Serbaguna: Relay SPDT (Single Pole Double Throw) dengan terminal COM (Common, terminal 4), NC (Normally Closed, terminal 5), dan NO (Normally Open, terminal 6) untuk kompatibilitas universal.
  • Opsi Pemasangan Ganda: Mendukung pemasangan dinding (lubang pengeboran 3x 5mm dengan jangkar sekrup) dan pemasangan permukaan logam (3x sekrup self-tapping 3mm), beradaptasi dengan berbagai skenario instalasi luar ruangan.
  • Pengkabelan yang Sederhana: Pelabelan terminal yang jelas (TX: 1-2 untuk daya; RX: 1-3 untuk daya, 4-6 untuk output relay) mengurangi kesalahan pemasangan.

4. Kinerja yang Berpusat pada Keamanan & Industri


  • Mencegah Terjerat: Memenuhi persyaratan keamanan untuk pintu, gerbang, dan penghalang otomatis, mencegah tabrakan atau terperangkap orang/objek.
  • Spesifikasi Listrik yang Kuat: TX max arus operasi ≤25mA, RX max arus operasi ≤35mA, dan relay nominal kontak hingga 500mA @ 48V AC/DC √ cocok untuk beban otomatisasi industri.

Spesifikasi Teknis


Parameter Spesifikasi
Model IR-20M
Prinsip Deteksi Through-beam (Pasangan pemancar + penerima)
Jarak deteksi maksimal. 20 Meter (di dalam/di luar)
Sumber Daya 12-24V AC/DC (Tidak terpolarisasi)
TX arus operasi maksimum ≤ 25mA
RX Arus operasi maksimum ≤ 35mA
Jenis output 1 Relay Pergantian (SPDT)
Rating Kontak Relay Maks. 500mA @ 48V AC/DC
Perlindungan Penembusan IP55
Suhu operasi -10°C sampai +60°C
Bahan perumahan Plastik Teknik dengan Casing Karet
Indikator penerima LED merah (menyala ketika sinar terputus)
Konfigurasi terminal TX: 1-2 (Power); RX: 1-3 (Power), 4 (COM), 5 (NC), 6 (NO)
Lubang Pemasangan Dinding: 3x 5mm; Logam: 3x 3mm
Dimensi (sekitar.) 90.63mm × 44.90mm × 30.00mm

Aplikasi Tipikal


  • Outdoor Gate & Garasi Otomatisasi: Gerbang industri, penghalang parkir, dan pintu garasi  mendeteksi kendaraan/halangan untuk menghindari tabrakan saat penutupan.
  • Keamanan Perimeter: Pagar inframerah tak terlihat untuk batas properti, dinding pabrik, atau pagar perumahan yang memicu alarm penyusup ketika sinarnya dilanggar.
  • Keamanan Pintu Otomatis: Pintu geser luar, pintu ayunan, atau pintu gulung berkecepatan tinggi di mal, rumah sakit, atau fasilitas industri
  • Keamanan Mesin Industri: Peralatan penanganan bahan luar ruangan, sistem konveyor, atau mesin konstruksi yang bertindak sebagai interlock keamanan untuk mendeteksi kehadiran.
  • Ruang Komersial & Umum: Tempat parkir, stasiun kereta api, dan pintu masuk gedung perkantoran yang menjamin operasi sistem akses otomatis yang aman.

Panduan Pemasangan & Kabel


  1. Persiapan Pemasangan: Pilih lokasi dengan garis pandang yang jelas antara TX dan RX. Untuk dinding, bor lubang 3x 5mm dan pasang jangkar sekrup; untuk permukaan logam, bor lubang 3x 3mm untuk sekrup self-tapping.
  2. Sambungan kabel:
    • Hubungkan 12-24V AC / DC ke terminal TX 1 & 2.
    • Hubungkan daya ke terminal RX 1, 2, atau 3 (tekanan yang cocok).
    • Kabel terminal RX 4 (COM), 5 (NC), 6 (NO) ke pengontrol, PLC, atau sistem alarm Anda.

  3. Perataan: Sesuaikan posisi TX dan RX sampai LED merah RX ′ mati (menunjukkan koneksi sinar yang stabil).
  4. Pengaturan akhir: Pegang panel depan dengan sekrup yang disediakan. Uji dengan mengganggu sinar Pastikan RX LED menyala dan relay memicu dengan benar.

Mengapa Memilih JUTAI IR-20M Infrared Beam Sensor?


  • IP55 Keandalan di Luar: Dibangun untuk menahan debu, hujan, dan suhu ekstrim ideal untuk lingkungan luar tanpa perlindungan.
  • Ketahanan Industri: Komponen berkualitas tinggi dan casing yang kuat memastikan kinerja jangka panjang dengan perawatan minimal.
  • Kompatibilitas Universal: Input daya dan output relay yang fleksibel terintegrasi dengan lancar dengan sistem keamanan dan otomatisasi yang ada.
  • Pemasangan yang Mudah Digunakan: Pelabelan yang jelas, opsi pemasangan ganda, dan umpan balik LED intuitif mengurangi waktu pengaturan dan kesalahan.
  • Jaminan Merek Terpercaya: Dikembangkan oleh Shenzhen JUTAI Comm Co., Ltd, penyedia profesional komponen keamanan dan otomatisasi.

Tingkatkan sistem keamanan dan otomatisasi luar ruangan Anda dengan sensor sinar inframerah JUTAI IR-20M yang tahan cuaca dan andal. Hubungi kami untuk spesifikasi, harga, dan dukungan teknis.
