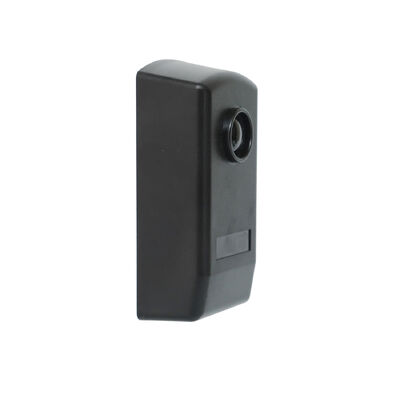

Outdoor Infrared Photocell IR-20 untuk Deteksi Keamanan Gerbang & Pintu

JUTAI IR-20 Series Infrared Photocell (juga dikenal sebagai IR Sensor, Beam Sensor,atau Infrared Sensor) adalah solusi deteksi sinar tembus tingkat profesional yang dirancang untuk skenario keamanan kritis dan otomatisasiTerdiri dari pemancar (TX) dan penerima (RX) yang cocok, ini menciptakan sinar inframerah yang tidak terlihat dan tepat untuk mendeteksi rintangan, mencegah terperangkap, dan meningkatkan keamanan.Dengan jangkauan deteksi 20 meter, ketahanan kelas industri, dan integrasi fleksibel, itu adalah pilihan tepercaya untuk pintu otomatis, gerbang industri, pintu garasi, dan sistem keamanan perimeter di seluruh dunia.

Beroperasi pada prinsip sinar tembus yang sederhana namun dapat diandalkan, seri IR-20 bekerja dengan memancarkan sinar inframerah terfokus dari TX ke RX.atau hambatan) mengganggu sinar, Relay internal RX langsung memicu mengirimkan sinyal ke sistem kontrol Anda untuk menghentikan penutupan pintu, mengaktifkan alarm, atau menghentikan mesin.

Dirancang dengan plastik teknik yang tahan sinar UV dan casing karet, sensor ini tahan terhadap kondisi luar ruangan yang keras, debu, dan fluktuasi suhu.Ini dibangun untuk tugas terus menerus dalam lalu lintas tinggi atau lingkungan keamanan kritis di mana keandalan tidak dapat dinegosiasikan.

• Peringkat perlindungan IP55: Bertahan efektif terhadap masuknya debu dan jet air, memungkinkan pemasangan langsung di luar ruangan tanpa pelindung tambahan.
• Kompatibilitas Tegangan Besar: Bekerja pada 12-24V AC/DC (non-polarized), terintegrasi dengan lancar dengan catu daya umum untuk pintu, gerbang, dan sistem otomatisasi.
• Adaptasi terhadap Suhu Ekstrim: Fungsi stabil dari -10°C sampai +60°C, beradaptasi dengan sebagian besar iklim dan kondisi kerja dalam ruangan.

• Deteksi jarak jauh 20 meter: Menyediakan sinar yang stabil dan fokus untuk bukaan standar dan lebar (misalnya, gerbang industri, pintu geser besar).
• Interferensi Anti Lingkungan: Desain sinar inframerah yang dioptimalkan meminimalkan pemicu palsu dari cahaya sekitar, hujan, atau debu, memastikan deteksi yang akurat.
• Indikator Status Intuitif: RX dilengkapi LED merah (mati selama operasi normal, pada saat sinar diblokir) untuk penyelarasan cepat dan pemeriksaan status real-time.

• Output Relay Serbaguna: Relay SPDT (Single Pole Double Throw) dengan terminal COM (Common), NC (Normally Closed), dan NO (Normally Open), kompatibel dengan pengontrol pintu, PLC, atau sistem alarm.
• Opsi Pemasangan Ganda: Mendukung pemasangan dinding (3x lubang bor 5mm) dan pemasangan permukaan logam (3x sekrup self-tapping 3mm), beradaptasi dengan berbagai skenario instalasi.
• Perataan yang Sederhana: Desain yang kompak dan umpan balik visual yang jelas membuat penyelarasan mudah tanpa keterampilan teknis profesional yang diperlukan untuk pengaturan.

• Perlindungan terhadap perangkap: Memenuhi persyaratan keamanan untuk sistem pintu/gerbang otomatis, mencegah kecelakaan dengan menghentikan penutupan ketika terdeteksi hambatan.
• Operasi yang stabil dan berkelanjutan: Komponen kelas industri memastikan keandalan jangka panjang dalam skenario penggunaan frekuensi tinggi (misalnya, pusat perbelanjaan, bengkel industri).

• Keamanan Pintu Otomatis: Pintu geser, pintu ayunan, dan pintu gulung berkecepatan tinggi di mal, rumah sakit, dan bandara
• Otomatisasi Gerbang & Garasi: Gerbang industri, pintu garasi, dan penghalang parkir: mendeteksi kendaraan atau rintangan untuk menghindari tabrakan saat penutupan.
• Keamanan Perimeter: Pagar inframerah tak terlihat untuk batas properti, jendela, atau pagar yang memicu alarm penyusup ketika sinar terganggu.
• Mesin Industri: Penguncian keamanan atau deteksi keberadaan untuk peralatan penanganan bahan, jalur produksi otomatis, dan sistem konveyor.
• Ruang Komersial & Umum: Mengoperasikan pintu masuk otomatis dengan aman di gedung kantor, stasiun kereta api, dan kompleks ritel.

1. Pasang TX dan RX berlawanan satu sama lain, memastikan garis pandang yang jelas (tidak ada hambatan di antara pasangan).
2. Sambungkan catu daya (12-24V AC/DC) ke terminal TX 1 & 2, dan terminal RX 1, 2, atau 3 (untuk penyesuaian tegangan yang berbeda).
3. Hubungkan terminal relay RX (4=COM, 5=NC, 6=NO) ke pengontrol pintu, PLC, atau sistem alarm.
4. Align TX dan RX sampai LED merah RX mati (menunjukkan koneksi sinar yang stabil).
5. Amankan panel depan dengan sekrup yang disediakan, kemudian uji dengan mengganggu sinar verifikasi LED RX menyala dan relay mengubah keadaan.

• Keandalan Industri yang Terbukti: Dibangun untuk tugas terus menerus dalam skenario kontrol akses dan keamanan yang menuntut, mengurangi frekuensi pemeliharaan.
• Kompatibilitas Global: Input tegangan fleksibel dan output relay universal beradaptasi dengan sistem otomatisasi dan standar daya di seluruh dunia.
• Desain yang Mudah Digunakan: Pemasangan yang disederhanakan, keselarasan yang intuitif, dan dokumentasi yang jelas mengurangi biaya penyebaran.
• Dukungan Merek Terpercaya: Dikembangkan oleh Shenzhen JUTAI Comm Co., Ltd., dengan dukungan teknis profesional dan komponen yang tahan lama dan berkualitas.

Tingkatkan sistem keamanan dan otomatisasi Anda dengan deteksi yang andal dari JUTAI IR-20 Photocells. Hubungi kami untuk spesifikasi, harga, dan dukungan teknis.
