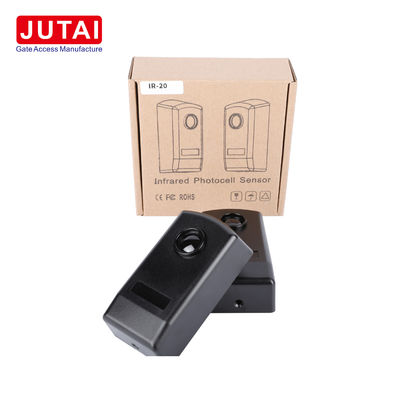

Outdoor Weatherproof Infrared Photocell Sensor untuk Gerbang Penghalang dengan Jangkauan 30m

JUTAI IR - 20 Infrared Photo Sensor: Ideal untuk aplikasi deteksi di luar ruangan

I. Pambuka

JUTAI IR - 20 infrared sensor foto adalah perangkat yang sangat andal dan serbaguna dirancang untuk berbagai kebutuhan deteksi luar.Sistem alarm keamanan, atau aplikasi anti-pencurian, sensor ini menawarkan kinerja yang sangat baik.

II. Fitur dan Parameter Teknis

A. Fitur

1. Aku tidak tahu.Aplikasi yang Serbaguna
   • Detektor sinar tunggal seperti JUTAI IR - 20 biasanya digunakan di pintu geser otomatis, pintu penutup, pintu garasi, jendela, dll.Ini terdiri dari pemancar dan penerima dengan amplifier terintegrasi yang memancarkan sinar inframerah.
   • Kemampuan deteksi diri dari sensor IR - 20 sangat berguna untuk pintu geser.Setelah sinar dipulihkan, pintu kembali menutup sampai benar-benar ditutup lagi.
2. Aku tidak tahu.Ketahanan Cuaca
   • Dengan peringkat IP65 dan casing karet, sangat tahan terhadap radiasi ultraviolet dan partikel abrasif, membuatnya cocok untuk lingkungan luar ruangan.badai debu, dan kondisi cuaca buruk lainnya.
3. Aku tidak tahu.Jangkauan Deteksi yang Luas
   • Jarak deteksi maksimum adalah 20 meter, yang dapat disesuaikan sesuai dengan kebutuhan instalasi yang berbeda.dapat mempertahankan jangkauan deteksi yang dapat diandalkan dalam 2 - 20 meter.
4. Aku tidak tahu.Komponen Berkualitas Tinggi
   • Lampu inframerah menggunakan merek Jerman untuk memastikan deteksi jarak yang stabil dan ketahanan cahaya. Relay menggunakan merek Omron Jepang untuk kompatibilitas dengan berbagai operator pintu.Produksi batch SMT diadopsi untuk memastikan kualitas dan akurasi produksi batch.

B. Tabel Parameter Teknis

III. Prinsip Kerja

Sensor JUTAI IR-20 bekerja berdasarkan gangguan sinar inframerah. pemancar memancarkan sinar inframerah sempit (tipe I atau II),yang dirancang untuk melawan gangguan cahaya eksternalKetika sebuah benda bergerak dalam zona deteksi yang ditentukan oleh pemancar dan penerima, hal ini mengganggu sinar inframerah. gangguan ini menyebabkan perubahan dalam sinyal yang diterima oleh penerima.Dalam kasus aplikasi seperti pintu geserUntuk sistem alarm keamanan, gangguan sinar dapat memicu sinyal alarm yang ditransmisikan ke host alarm keamanan.

IV. Instruksi pemasangan

1. Untuk membuka IR-20M, angkat panel depan sel foto.
2. Masukkan kabel ke dalam rumah mereka dan perbaiki dasar ke dinding.
   • Jika dipasang di dinding, bor tiga lubang 5 ø dan pasang jangkar sekrup yang sesuai.
   • Jika dipasang pada logam, bor tiga lubang 3 ø untuk dipasang dengan sekrup yang mengetuk sendiri.
3. Buat koneksi listrik. daya sel foto dengan tegangan antara 12 dan 24V DC / AC.
4. Jika posisi, keselarasan, dan koneksi benar, LED merah pada penerima akan mati.
5. Tutup sel foto dengan panel depan, masukkan ke stop dan tutup.
6. Ganggu sinar beberapa kali untuk memeriksa respon relay.
7. Perbaiki panel depan dengan sekrup yang disediakan.

V. Permohonan

1. Aku tidak tahu.Otomatisasi Gerbang dan Pintu
   • Hal ini dapat bekerja sebagai perangkat induksi tubuh untuk hambatan parkir, gerbang berjalan, dan gerbang kendaraan.
2. Aku tidak tahu.Sistem Keamanan
   • Ideal untuk dimasukkan ke dalam pengaturan keamanan dalam lembaga pendidikan, kompleks komersial, fasilitas medis, tempat tinggal, dll.Jangkauan deteksi yang stabil memastikan deteksi penembakan yang akurat bahkan di lingkungan luar ruangan.

VI. Kesimpulan

Sensor foto inframerah JUTAI IR - 20 adalah perangkat berkualitas tinggi, dapat diandalkan, dan tahan cuaca yang menawarkan berbagai aplikasi baik dalam mekanisme pembukaan gerbang maupun sistem keamanan.Fitur canggihnya, kinerja yang stabil, dan pemasangan yang mudah membuatnya menjadi pilihan yang bagus untuk berbagai kebutuhan deteksi luar ruangan.
