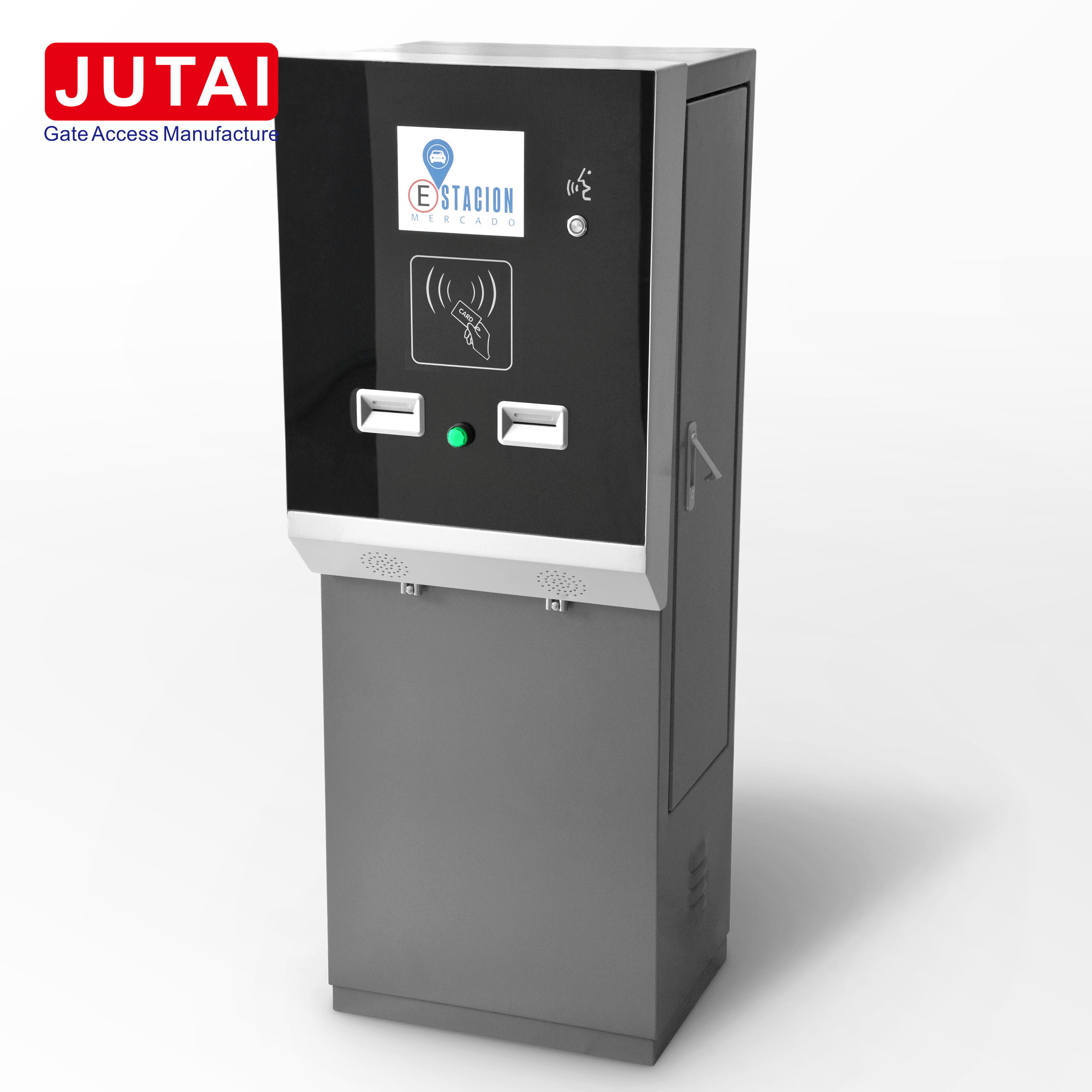

Mesin Tiket Masuk/Keluar Tempat Parkir - Deskripsi Produk

I. Ikhtisar Produk

II. Fitur Utama

A. Desain yang Ramah Pengguna

• Kotak tiket menampilkan desain rumah unik dengan panel depan dan dua sisi yang dapat dibuka, sehingga memudahkan pemasangan kabel dan pemeliharaan internal.
• Dilengkapi dengan tombol penerbitan dan pengumpulan kartu, serta slot kartu yang menyala, seluruh proses dipandu oleh perintah suara yang jelas dan instruksi tampilan yang intuitif, memastikan pengalaman pengguna yang lancar.

B. Peningkatan Kemampuan Penanganan Kartu

• Di pintu masuk, dispenser kartu ganda dipasang, menggandakan kapasitas penyimpanan kartu dan secara efektif mengurangi frekuensi pengisian kartu manual. Hal ini tidak hanya meminimalkan beban kerja bagi operator tetapi juga menyederhanakan proses masuknya kendaraan.
• Pintu keluarnya dilengkapi dengan pengumpul kartu ganda, menyediakan sistem redundan dimana kegagalan satu pengumpul tidak mengganggu pengoperasian normal. Redundansi ini secara signifikan mengurangi kemungkinan kemacetan lalu lintas yang disebabkan oleh masalah pengumpulan kartu.

C. Deteksi dan Diferensiasi Kendaraan

• Sistem sensor tanah ganda terintegrasi dirancang untuk membedakan secara akurat antara sepeda motor dan kendaraan kecil. Hal ini memungkinkan penerapan perhitungan tarif yang berbeda berdasarkan jenis kendaraan, sehingga memberikan sistem penagihan yang lebih fleksibel dan adil.

D. Komunikasi Hemat Biaya

• Dengan tombol interkom dan mikrofon internal, kotak tiket mendukung fungsionalitas interkom LAN melalui perangkat lunak khusus. Hal ini menghilangkan kebutuhan akan instalasi interkom tambahan, sehingga menghemat biaya untuk keseluruhan proyek.

E. Pemantauan Status Gerbang

• Antarmuka umpan balik gerbang menawarkan representasi visual real-time dari status gerbang dan koneksi periferalnya pada perangkat lunak manajemen. Hal ini memungkinkan operator untuk memiliki kontrol penuh dan kesadaran terhadap titik akses setiap saat.

F. Daya Tahan Tingkat Industri

• Direkayasa untuk tahan terhadap kondisi ekstrem, kotak tiket dapat beroperasi dengan sempurna dalam kisaran suhu -40°C hingga 85°C. Hal ini memastikan kinerja 24/7 yang andal, sehingga cocok untuk berbagai lingkungan.

G. Instalasi dan Konektivitas yang Mudah

• Menampilkan antarmuka RJ45 untuk koneksi LAN, kotak tiket dapat secara otomatis membuat koneksi dengan perangkat lunak manajemen setelah alamat IP server dikonfigurasi. Ini menyederhanakan proses instalasi dan commissioning, menghemat waktu dan tenaga.

H. Nilai Tambah Komersial

• Selain fungsi inti manajemen parkir, sistem ini juga menawarkan kemampuan periklanan komersial. Hal ini memberikan peluang untuk menghasilkan pendapatan tambahan melalui tampilan iklan yang ditargetkan.

AKU AKU AKU. Spesifikasi Produk

A. Spesifikasi Perangkat Keras

B. Metode Pengkabelan dan Catatan

1. Diagram Pengkabelan: Catu daya (110~220VAC) dihubungkan ke kotak tiket, yang kemudian disambungkan ke komputer pengelola melalui sakelar dan pengontrol RJ45. Diagram yang disediakan menggambarkan koneksi perangkat eksternal.
2. Tindakan Pencegahan Pengkabelan:
   • Mengingat rumitnya pengkabelan internal kotak tiket, yang telah dikonfigurasi sebelumnya di pabrik, penting untuk mengikuti diagram koneksi eksternal.
   • Saat memasang kabel loop induksi arde, kepatuhan yang ketat terhadap prinsip pasangan terpilin diperlukan, dengan pasangan terpilin terhubung ke sensor pendeteksi arde. Kegagalan untuk melakukan hal ini dapat menyebabkan deteksi masuk dan keluar kendaraan tidak akurat.
   • Jika ada perbedaan antara posisi antarmuka pengkabelan dalam diagram dan perangkat sebenarnya, lihat tanda pada perangkat sebenarnya untuk pengkabelan yang akurat.

C. Diagram Dimensi Produk

IV. Spesifikasi Komponen Internal

A.Pengendali

1. Fitur Utama:
   • Dibangun dengan desain kelas industri yang kokoh, pengontrol dapat beroperasi secara stabil dalam kisaran suhu -40°C hingga 85°C. Dilengkapi dengan pengatur waktu pengawas untuk mencegah kerusakan sistem dan memastikan pengoperasian tidak terganggu.
   • Antarmuka TCP/IP berkecepatan tinggi memungkinkan komunikasi yang cepat dan efisien, sekaligus menyederhanakan proses pengkabelan.
   • Ini menyediakan DLL (Dynamic Link Library), memungkinkan integrasi yang mudah dan pemanggilan fungsi dalam bahasa pemrograman yang berbeda, memfasilitasi implementasi fitur-fitur kompleks.
   • Berbagai antarmuka komunikasi tersedia untuk memenuhi beragam kebutuhan industri dan memastikan konektivitas tanpa batas dengan perangkat lain.
   • Dengan tiga output kontrol cahaya, secara efektif dapat mengatur lampu LED 5-24V, meningkatkan tampilan visual dan panduan pengguna.
   • Tiga input induksi darat memungkinkan deteksi jenis kendaraan secara real-time, memungkinkan penerbitan kartu dan pencetakan tiket kertas secara tepat berdasarkan jenis kendaraan yang terdeteksi.
   • Tiga input tombol disediakan untuk fungsi operasional yang berbeda, memungkinkan interaksi pengguna yang intuitif.
   • Kontrol gerbang ganda dengan isolasi memastikan kontrol dua gerbang secara simultan dan independen, memungkinkan pengoperasian masuk dan keluar dengan lancar.
   • Umpan balik gerbang ganda dengan input isolasi memungkinkan pemantauan status sakelar gerbang secara akurat, meningkatkan keamanan dan kesadaran operasional.
   • Antarmuka dispenser/kolektor kartu ganda memberikan fleksibilitas dalam menghubungkan beberapa perangkat penanganan kartu, mengoptimalkan proses manajemen kartu.
   • Tombol multifungsi disertakan untuk pengaturan ulang sistem, pemulihan pengaturan default, dan mode peningkatan paksa, memastikan pengelolaan dan pemeliharaan sistem yang mudah.
   • Akses halaman web back-end memungkinkan konfigurasi alamat IP lokal dan tujuan yang nyaman pada papan kontrol, sehingga meningkatkan kemampuan manajemen jaringan.
   • Nomor port komunikasi yang dapat disesuaikan mencegah konflik dengan sistem yang ada, memastikan integrasi yang lancar ke berbagai lingkungan jaringan.
   • Dukungan layar tampilan LED dan LCD eksternal memungkinkan peningkatan interaktivitas dan tampilan informasi, memberikan instruksi yang jelas dan pembaruan status kepada pengguna.
   • Sistem ini mendukung pemutakhiran online dan berbasis kartu SD, memastikan akses mudah ke fitur dan penyempurnaan terbaru, dan menyederhanakan pemeliharaan sistem.
   • Bagian luar pengontrol dilengkapi cangkang aluminium dengan teknologi pencetakan laser, memberikan pembuangan panas yang efisien, penandaan teks yang jelas, dan tampilan estetis.

B.Layar LCD

1. Fitur Utama:
   • Dirancang dan diproduksi sesuai standar industri, layar LCD cocok untuk lingkungan bersuhu tinggi di dalam kotak tiket, dengan kisaran suhu pengoperasian -30°C hingga +70°C.
   • Dengan kecerahan ultra-tinggi 900nit, kamera ini memastikan visibilitas jelas bahkan di bawah sinar matahari langsung, dan dilengkapi sudut pandang lebar untuk pengalaman pengguna yang optimal.
   • Jam RTC internal menyimpan data waktu bahkan saat listrik padam, dengan pemulihan waktu otomatis saat dihidupkan, memastikan ketepatan waktu dan sinkronisasi sistem.
   • Kecerahan lampu latar dapat disesuaikan dalam 64 tingkat, memungkinkan pengoperasian hemat energi di malam hari atau dalam kondisi cahaya redup.
   • Sebelum meninggalkan pabrik, layar LCD mengalami proses penuaan 24 jam untuk memastikan kinerja yang andal dan stabil pada saat pengiriman.

C. Dispenser Kartu

1. Fitur Utama:
   • Direkayasa dengan daya tahan tingkat industri, dispenser kartu tahan terhadap aus dan korosi, sehingga cocok untuk berbagai lingkungan yang keras, termasuk suhu tinggi dan kondisi berdebu.
   • Mekanisme kartu rambut gesekan meniru tindakan tangan manusia, memastikan pengeluaran kartu yang andal dan kemampuan beradaptasi yang kuat terhadap berbagai jenis kartu.
   • Dilengkapi dengan pengawas perangkat keras dan sistem operasi mikro real-time yang tertanam, dispenser kartu menjamin pengoperasian yang andal dan berkelanjutan, meminimalkan risiko kegagalan sistem.
   • Fungsi kartu pra-penerbitan secara signifikan mempercepat proses penerbitan kartu, secara efektif mengurangi waktu antrian kendaraan dan meningkatkan arus lalu lintas.
   • Alarm suara otomatis dipicu jika level kartu rendah, baki kartu kosong, atau kesalahan sistem, sehingga memastikan intervensi operator tepat waktu. Sistem ini juga dilengkapi fungsi reset otomatis setelah 100 detik alarm kesalahan.
   • Ia menawarkan antarmuka kontrol level RS232 dan I/O, memberikan fleksibilitas dalam integrasi dan pengoperasian sistem.
   • Dengan kapasitas daur ulang kartu yang tinggi yaitu lebih dari 40 kartu dan alarm kartu penuh yang dapat didengar, dispenser kartu memastikan pengelolaan kartu yang efisien.
   • Fungsi pemulihan keamanan yang ditingkatkan mencegah kehilangan kartu yang berbahaya, sehingga meningkatkan keamanan proses penanganan kartu.
   • Desain kotak kartu yang dapat ditumpuk memungkinkan perluasan kapasitas penyimpanan kartu secara fleksibel, beradaptasi dengan kebutuhan penggunaan yang berbeda.
   • Ketebalan kartu dapat disesuaikan dalam kisaran 0,3 mm hingga 2,5 mm (diatur pabrik hingga 0,8 mm), mengakomodasi berbagai bahan kartu.
   • Desain pemasangan rel geser menyederhanakan pemasangan dan pelepasan dispenser kartu, sehingga perawatan dan servis menjadi cepat dan nyaman.
   • Diproduksi menggunakan teknik produksi cetakan penuh, dispenser kartu memastikan akurasi produk yang tinggi dan kualitas yang konsisten.

D. Penerima Kartu

1. Fitur Utama:
   • Jika terjadi pemblokiran kartu, penerima kartu menawarkan opsi fleksibel, memungkinkan operator memilih antara mengembalikan kartu setelah batas waktu atau menerima kartu secara paksa tanpa mengembalikannya.
   • Batas waktu pengenalan kartu dan pengaturan pengembalian dapat disesuaikan, memberikan kontrol lebih besar terhadap proses penanganan kartu.
   • Ini dapat memberikan sinyal pengaktifan dan pengalihan ke komputer host, memungkinkan integrasi tanpa batas dengan sistem manajemen parkir secara keseluruhan.
   • Penerima kartu dilengkapi dengan alarm suara dan cahaya untuk memperingatkan operator jika terjadi kesalahan penyisipan kartu atau kondisi kesalahan lainnya.

E. Printer Tiket Kertas

1. Fitur Utama:
   • Printer ini menawarkan kemampuan pembesaran font, memungkinkan teks diperbesar dari 1x hingga 7x menggunakan kontrol perintah, memastikan pencetakan tiket jelas dan terbaca.
   • Dilengkapi dengan pemotong yang tahan lama dengan masa pakai komprehensif lebih dari 1 juta potongan kertas, alat ini memastikan pengoperasian yang andal dan tahan lama.
   • Sensor kertas habis, sensor tanda hitam, dan sensor ujung kertas opsional memungkinkan pemantauan status printer secara terus-menerus, memastikan kelancaran pengoperasian dan mencegah kemacetan kertas.
   • Mendukung pencetakan kode batang dan kode QR dalam berbagai format, dengan ukuran piksel kode QR yang dapat disesuaikan secara bebas untuk memenuhi berbagai kebutuhan aplikasi.
   • Printer ini dilengkapi dengan perpustakaan karakter Cina GBK dan perpustakaan karakter Cina Tradisional yang terintegrasi, memungkinkan pencetakan tiket multibahasa.
   • Mendukung pembaruan IAP USB atau RS232, memfasilitasi peningkatan dan pemeliharaan firmware dengan mudah, memastikan printer tetap up-to-date dengan fitur-fitur terbaru.

F. Detektor Lingkaran Kendaraan

1. Fitur Utama:
   • Dirancang dengan spesifikasi kelas industri lengkap, detektor putaran kendaraan dapat beroperasi terus menerus dalam kisaran suhu -40°C hingga 85°C, memastikan kinerja 7*24 jam yang andal.
   • Ini sangat mudah beradaptasi, mampu mendeteksi berbagai model kendaraan. Parameter deteksi dapat disesuaikan untuk mengoptimalkan kinerja berbagai jenis kendaraan, memastikan deteksi kendaraan akurat.
   • Detektor ini memiliki dua set keluaran relai, dengan mode keluaran masing-masing grup dapat disesuaikan. Ini dapat diatur ke keluaran pulsa atau keberadaan, tergantung pada persyaratan aplikasi spesifik.
   • Sakelar DIP memudahkan penyesuaian sensitivitas penginderaan, memfasilitasi pengaturan dan kalibrasi detektor dengan cepat dan efisien.
   • Ini mendukung keluaran sinyal deteksi yang tertunda, yang dapat disesuaikan untuk memenuhi kebutuhan operasional tertentu, memastikan masuk dan keluar kendaraan dengan lancar dan terkoordinasi.
   • Frekuensi deteksi dapat disesuaikan, dan kumparan yang berdekatan dapat diatur ke frekuensi yang berbeda untuk mencegah interferensi frekuensi yang sama, memastikan deteksi kendaraan yang andal dan akurat.
   • Output reset otomatis deteksi jangka panjang dapat dikonfigurasi untuk menghindari kegagalan output karena kondisi abnormal, meningkatkan stabilitas dan keandalan sistem.

G.Pembaca Kartu IC

1. Fitur Utama:
   • Dibangun dengan ketahanan kelas industri, pembaca kartu IC dapat beroperasi terus menerus dalam kisaran suhu -40°C hingga 85°C, memastikan kinerja 7*24 jam yang andal.
   • Ia dapat membaca kartu protokol M1 Tipe A dan dapat disesuaikan untuk membaca kartu protokol Tipe B, memberikan fleksibilitas dalam kompatibilitas kartu.
   • Antarmuka komunikasi RS232 menyederhanakan integrasi dengan perangkat lain, dan SDK yang tersedia memungkinkan pengembangan dan penyesuaian lebih lanjut.
   • Desain lubang multi-bidang memastikan kompatibilitas dengan berbagai jenis akseptor dan dispenser kartu, meningkatkan fleksibilitasnya dalam berbagai pengaturan manajemen parkir.

H. Pembaca Kartu IC Kotak Tiket

1. Fitur Utama:
   • Dengan desain kelas industri, ia dapat beroperasi secara stabil dalam kisaran suhu -40°C hingga 85°C, memberikan layanan yang andal selama 7*24 jam.
   • Mampu membaca kartu protokol M1 Tipe A dan dapat disesuaikan untuk membaca kartu protokol Tipe B, memenuhi persyaratan pembacaan kartu yang berbeda.
   • Antarmuka komunikasi RS232 memungkinkan koneksi lancar dengan sistem, dan SDK yang disediakan memfasilitasi pengembangan khusus.
   • Beberapa desain lubang tetap memastikan kompatibilitas dengan berbagai pembaca kartu dan dispenser, memungkinkan pemasangan dan integrasi yang mudah.
