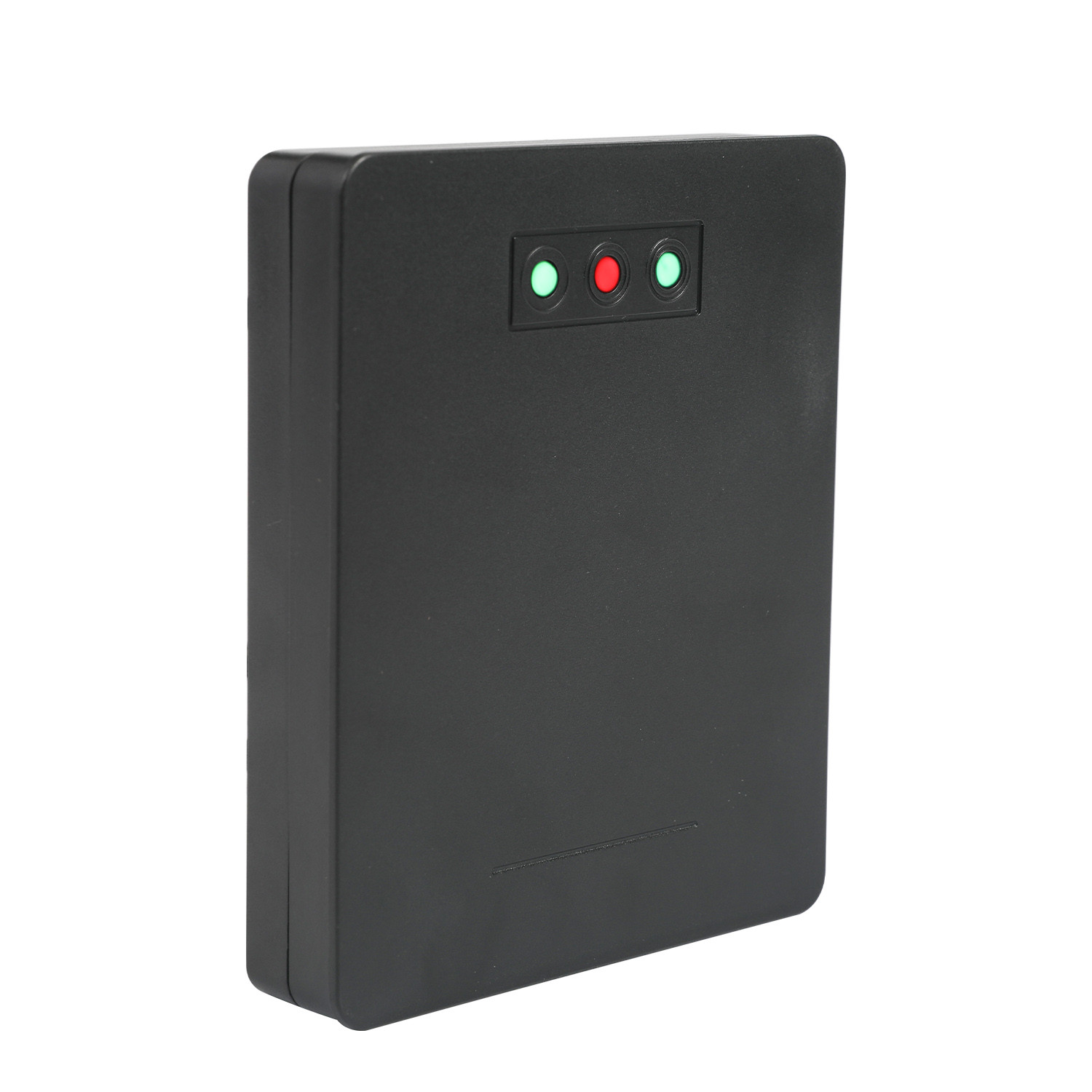

RD24-6M Sensor Radar Gerbang Penghalang Untuk Parkir Anti Smashing

Tempat asal	Cina
Nama merek	JUTAI
Sertifikasi	CE, FCC
Nomor model	RD24-6M
Kuantitas min Order	1
Harga	negotiable
Kemasan rincian	Kartun
Waktu pengiriman	5-8 hari
Syarat-syarat pembayaran	T/T, L/C, D/A, D/P, Western Union, Paypal, MoneyGram, Alipay
Menyediakan kemampuan	1000 BUAH Per Bulan

Hubungi saya untuk sampel gratis dan kupon.

Ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

skype: sales10@aixton.com

Jika Anda memiliki masalah, kami menyediakan 24 jam bantuan online.

Detail produk

Frekuensi Operasi	24.150GHz	Tegangan Masuk	10-24VDC
Kontak Relai	1A@24VDC/AC	Waktu Kontrol Relai	1-6 detik Dapat disesuaikan
Suhu operasi	-40 ℃ ~ + 70 ℃	Tahan air	IP67
Jangkauan Deteksi	1-6m	Spesifikasi	11.89.82.6cm
Menyoroti	RD24-6M Barrier Gate Radar Sensor , Parking Lot Barrier Gate Radar Sensor , Sensor Radar Gerbang Penghalang Anti Smashing

Tinggalkan pesan

Deskripsi Produk

RD24-6M Sensor Radar Gerbang Penghalang Untuk Parkir Anti Smashing 0

Deskripsi Produk Sensor Radar Penghalang

Sensor radar penghalang merupakan perangkat canggih yang digunakan dalam sistem kontrol akses otomatis untuk mendeteksi keberadaan dan pergerakan kendaraan, serta memastikan kelancaran pengoperasian gerbang penghalang.

Fitur Utama:

Deteksi Tepat: Mendeteksi kendaraan secara akurat, memastikan pengaktifan gerbang penghalang tepat waktu sebagaimana diperlukan.
Tahan Cuaca: Berfungsi dengan andal dalam berbagai kondisi cuaca, termasuk hujan, salju, kabut, dan sinar matahari yang cerah.
Penginderaan Non-Kontak: Meminimalkan risiko kerusakan pada sensor dan kendaraan melalui deteksi non-kontak.
Jangkauan yang Dapat Disesuaikan: Jangkauan deteksi dapat disesuaikan dengan kebutuhan lokasi tertentu, dari tempat parkir kecil hingga area industri besar.
Pemantauan Waktu Nyata: Secara terus-menerus memantau pergerakan kendaraan dan menyesuaikan operasi penghalang secara real-time untuk arus lalu lintas yang efisien.
Mengurangi Alarm Palsu: Kurang rentan terhadap alarm palsu yang disebabkan oleh faktor lingkungan, meningkatkan keandalan.
Respon Cepat: Menyediakan waktu respons yang cepat, memfasilitasi pembukaan dan penutupan gerbang penghalang dengan cepat, mengurangi waktu tunggu kendaraan.
Integrasi: Terintegrasi secara mulus ke dalam sistem kontrol akses yang ada untuk kontrol dan manajemen terpusat.
Keamanan yang Ditingkatkan:Deteksi kendaraan yang andal membantu mencegah akses tidak sah, memperkuat tindakan keamanan secara keseluruhan.
Efektivitas Biaya: Menawarkan penghematan biaya jangka panjang karena daya tahan dan persyaratan perawatan yang rendah.
Peningkatan Arus Lalu Lintas: Mengoptimalkan manajemen kendaraan, mengurangi kemacetan dan meningkatkan arus lalu lintas di berbagai situasi.
Keserbagunaan: Kompatibel dengan berbagai jenis gerbang penghalang, memastikan kemampuan beradaptasi terhadap beragam aplikasi.

Langkah-langkah Instalasi:

Pilih Adaptor Daya: Pilih adaptor daya dengan output 9 - 24VDC 1A untuk catu daya independen.
Catu Daya dari Pengontrol Rem: Saat menggunakan pengontrol rem untuk catu daya, pastikan arus keluaran tidak kurang dari 200mA.
Tinggi Instalasi:Untuk jalur, ketinggian optimal antara pusat radar dan tanah adalah 50 - 60 cm.
Jarak dari Pagar:Jarak antara pusat radar dan tiang pagar (untuk pagar segi delapan) tidak boleh kurang dari 25 cm, dan untuk pagar siku-siku, tidak boleh kurang dari 30 cm.
Orientasi Instalasi: Radar harus dipasang tegak lurus terhadap bidang horizontal dan terpasang dengan aman.
Jangkauan Deteksi Permukaan: Tanah dalam jangkauan deteksi harus datar tanpa halangan apa pun. Bila sudut antara kendaraan yang lewat dan radar lebih dari 30 derajat, pasang penghalang jalan untuk memandu kendaraan tersebut.

Definisi Pengkabelan:

Warna	Fungsi
Merah	Masukan catu daya +12VDC
Hitam	Masukan catu daya GND
Kuning	Atur port input tombol
Putih	Masukan GND
Oranye	Relai biasanya terbuka NC
Cokelat	Bahasa Inggris
Biru	Relai biasanya terbuka COM
Hijau	Relai biasanya terbuka TIDAK

Lampu Indikator dan Menu Fungsi:

Tabel pemeriksaan fungsi pengaturan Menu LED Merah:

Menu	Fungsi pengaturan	Default (Pabrik)
1	Jarak deteksi: 1 - 6 meter	3 meter
2	Sensitivitas: 1 - Rendah, 2 - Sedang, 3 - Tinggi (Pengaturan default pabrik adalah 6)	2
3	Kecepatan penutupan gerbang: 1 - 6 sesuai dengan 2 - 12 detik	6 detik
4	Pemisahan manusia dan mobil: 1 - Jangan bedakan, 2 - Bedakan	2
5	Penundaan keluaran relai: 0 - 6 detik atau 1 - 6 pulsa	angka 0
6	Pengaturan: 1 - Penghalang batang lurus, 2 - Penghalang pagar, 3 - Output sinyal Plus	1

Lampu indikator LED (3 pcs LED MERAH):

Menu fungsi	1	2	3
Menu1	PADA	MATI	MATI
Menu2	MATI	PADA	MATI
Menu3	MATI	MATI	PADA
Menu4	PADA	MATI	PADA
Menu5	MATI	PADA	PADA
Menu6	PADA	PADA	PADA

Menu1 Rincian konten jarak deteksi (LED hijau):

Menu1	1	2	3
1 meter	PADA	MATI	MATI
1,5 meteran	KILATAN	MATI	MATI
2 meter	MATI	PADA	MATI
2,5 meter	MATI	KILATAN	MATI
3 meter	MATI	MATI	PADA
3,5 meter	MATI	MATI	KILATAN
4 meter	PADA	MATI	PADA
4,5 meter	KILATAN	MATI	KILATAN
5 meter	MATI	PADA	PADA
5,5 meter	MATI	KILATAN	KILATAN
6 meter	PADA	PADA	PADA

Detail konten Sensitivitas Menu2 (LED Hijau):

Menu2	1	2	3
Sensitivitas rendah	PADA	MATI	MATI
Sensitivitas tengah	MATI	PADA	MATI
Sensitivitas tinggi	MATI	MATI	PADA
bawaan pabrik	KILATAN	KILATAN	KILATAN

Menu3 Detail kecepatan penutupan (LED Hijau):

Menu3	1	2	3
2 detik	PADA	MATI	MATI
3 detik	KILATAN	MATI	MATI
4 detik	MATI	PADA	MATI
5 detik	MATI	KILATAN	MATI
6 detik	MATI	MATI	PADA
7 detik	MATI	MATI	KILATAN
8 detik	PADA	MATI	PADA
9 detik	KILATAN	MATI	KILATAN
10 detik	MATI	PADA	PADA
11 detik	MATI	KILATAN	KILATAN
12 detik	PADA	PADA	PADA

Menu4 Rincian isi perbedaan manusia dan mobil (LED hijau):

Menu4	1	2	3
Tidak membedakan	PADA	MATI	MATI
Membedakan	MATI	PADA	MATI

Menu5 Rincian isi relai (LED hijau):

Menu5	1	2	3
Keluaran keberadaan	MATI	MATI	MATI
1 detik (Mode pulsa)	PADA	MATI	MATI
2 detik (Mode pulsa)	MATI	PADA	MATI
3 detik (Mode pulsa)	MATI	MATI	PADA
4 detik (Mode pulsa)	PADA	MATI	PADA
5 detik (Mode pulsa)	MATI	PADA	PADA
6 detik (Mode pulsa)	PADA	PADA	PADA

Menu6 Rincian isi fungsi atau gerbang penghalang (LED hijau):

Menu6	1	2	3
Gerbang tiang lurus	PADA	MATI	MATI
Gerbang tiang pagar	MATI	PADA	MATI
Hitungan denyut nadi	MATI	MATI	PADA

Pengaturan dan Penyimpanan Parameter Radar:

Masuk ke Menu: Tekan dan tahan tombol fungsi hingga nomor menu yang diinginkan dipilih, lalu lepaskan tombol. Lampu hijau parameter terkait akan menyala.
Ubah Parameter: Klik tombol fungsi untuk mengubah parameter saat ini.
Simpan Parameter: Tekan dan tahan tombol fungsi hingga lampu indikator merah 1, 2, dan 3 berkedip secara bersamaan, lalu lepaskan. Parameter akan diubah dan disimpan.

Pengaturan Cepat (Item Harus Diatur):

Pengaturan aplikasi jalur tiang lurus (2 langkah):
- Langkah 1: Atur suasana aplikasi ke mode batang lurus (Menu6).
- Langkah 2: Mengatur jarak deteksi (Menu1).
Pengaturan aplikasi jalur pagar (3 langkah):
- Langkah 1: Atur skenario aplikasi ke mode pagar (Menu6).
- Langkah 2: Mengatur jarak deteksi (Menu1).
- Langkah 3: Mengatur kecepatan penutupan gerbang (akurat hingga 1 detik) (Menu3).
Pengaturan aplikasi mode pemicu (3 langkah):
- Langkah 1: Atur skenario aplikasi ke mode pemicu (Menu6).
- Langkah 2: Mengatur jarak deteksi (Menu1).
- Langkah 3: Mengatur metode keluaran balasan (menu5).

Optimalkan Pengaturan Detektor Radar (Pilih Item Pengaturan):

Pengaturan Sensitivitas: Untuk kendaraan listrik, pengaturan yang disarankan adalah tengah atau rendah, dan untuk jalur pejalan kaki, pengaturannya adalah tengah atau tinggi. Dalam situasi tertentu, salah satu dapat diatur di tengah, dan yang lainnya di tinggi atau rendah.
Pengaturan Pembedaan Pejalan Kaki dan Kendaraan: Sangat disarankan untuk menyetel "Tidak ada perbedaan antara pejalan kaki dan kendaraan" dalam situasi yang tidak perlu. Untuk jalur kendaraan listrik atau jalur pejalan kaki, setelan ini harus digunakan. Jika tidak, setel "Bedakan antara pejalan kaki dan kendaraan" untuk mencegah kecelakaan penutupan gerbang yang disebabkan oleh kendaraan yang tidak lewat.
Penundaan Keluaran Relai: Dalam modus pemicu, saat penundaan ditetapkan ke 0, maka itu adalah keluaran keberadaan kendaraan; jika tidak, maka itu adalah keluaran pulsa, dan rentang waktu keluaran pulsa adalah 1 - 6 detik.

Debugging di Tempat:

Mode jalur tiang lurus: Setelah tuas batang rem dinaikkan, picu radar dari jarak dekat dengan telapak tangan, dan gerbang akan otomatis menutup setelah keluar. Dalam jarak deteksi yang ditetapkan, tuas rem akan memantul saat tubuh manusia mendekati tuas rem, dan tuas rem dapat otomatis menutup di tempat saat tubuh manusia berada jauh dari tuas rem. (Digunakan untuk mengubah parameter kecepatan gerbang penutup gerbang kecepatan tinggi, dan kecepatan respons radar dapat disesuaikan).
Mode jalur pagar: Jika gerbang kendali jarak jauh dibuka dan ditutup di tempatnya berulang kali, pagar tidak akan memicu radar. Setelah selesai, uji dengan cara yang sama seperti jalur tiang lurus yang disebutkan di atas. (Jika radar dari salah satu tautan di atas diaktifkan oleh pagar itu sendiri, harap hilangkan sesuai dengan bagian 12 "Pemecahan masalah umum" artikel 1).
Mode pemicu: Lihat metode debugging pada mode jalur kutub lurus.

Pemecahan Masalah Umum:

Radar Diaktifkan oleh Pagar: Periksa apakah jarak antara radar dan bagian tengah pagar sesuai dengan persyaratan pemasangan dan apakah permukaan pemasangan radar vertikal terhadap tiang pagar. Sesuaikan posisi pemasangan atau tambahkan spacer 2 - 4 mm di sisi radar yang dekat dengan pagar. Pastikan kecepatan pembukaan yang ditetapkan tidak lebih besar dari kecepatan penutupan gerbang yang sebenarnya. Periksa apakah ada perbedaan antara orang dan kendaraan; jika tidak perlu, atur ke "Tidak ada perbedaan antara orang dan kendaraan" dan turunkan sensitivitas satu tingkat.
Output Radar Tidak Diatur Ulang: Jarak yang ditetapkan lebih besar dari lajur, benda asing terdeteksi di tanah, atau radar tidak dipasang secara vertikal. Jika masalah tetap ada setelah pemecahan masalah, masuk ke menu 2 dan pilih hingga 3 lampu hijau berkedip secara bersamaan, lalu tekan lama tombol fungsi untuk menjalankan "Inisialisasi Radar". Setelah inisialisasi, nyalakan kembali.
Tiga Lampu Selalu Menyala: Jika inisialisasi radar tidak berhasil dan masih tidak berfungsi setelah dihidupkan ulang berulang kali, kembalilah ke pabrik untuk diperiksa.
Lampu Hijau 1 dan 3 Berkedip: Bila radar menilai bahwa gerbang terpicu selama keadaan penutupan atau ada sinyal pantulan di tepi sinar X, dan radar tidak dapat membedakan apakah itu pagar atau kendaraan, maka radar akan menunda pembukaan gerbang setelah gerbang dibuka atau sinyal menghilang dan tidak ada kendaraan yang lewat. Ini adalah mekanisme keamanan untuk mencegah benturan pada bagian belakang mobil dan tidak memerlukan penanganan.

Spesifikasi:

Teknologi	Radar Doppler Gelombang Mikro
Frekuensi Operasional	24.150 GHz
Tegangan Masukan	Tegangan 10 - 24 VDC ±10%
Mode Deteksi	Gerakan
Arus Kerja	<150 juta
Daya Keluaran (EIRP)	< 20dBM
Mode Pulsa Relai	1 - 6s (Dapat disesuaikan)
Sudut Deteksi (Horizontal)	0 - 28°
Sudut Deteksi (Vertikal)	0 - 60°
Jangkauan Deteksi	1 - 6M (3,3 - 19,7KAKI)
Ukuran	1189826mm (0,390.320,09 KAKI)
Suhu Operasional	-40℃ ~ +70℃
Kecepatan yang dapat dideteksi	20 - 90 md
Bahan Perumahan	ABS
Waktu Kontrol Relai	1 - 6 detik Dapat Disesuaikan
Tingkat Perlindungan	Tingkat IP65
