Detektor lalu lintas kendaraan saluran ganda

Detektor lalu lintas kendaraan saluran ganda 12-24VACDC untuk pemicu anti benturan gerbang penghalang

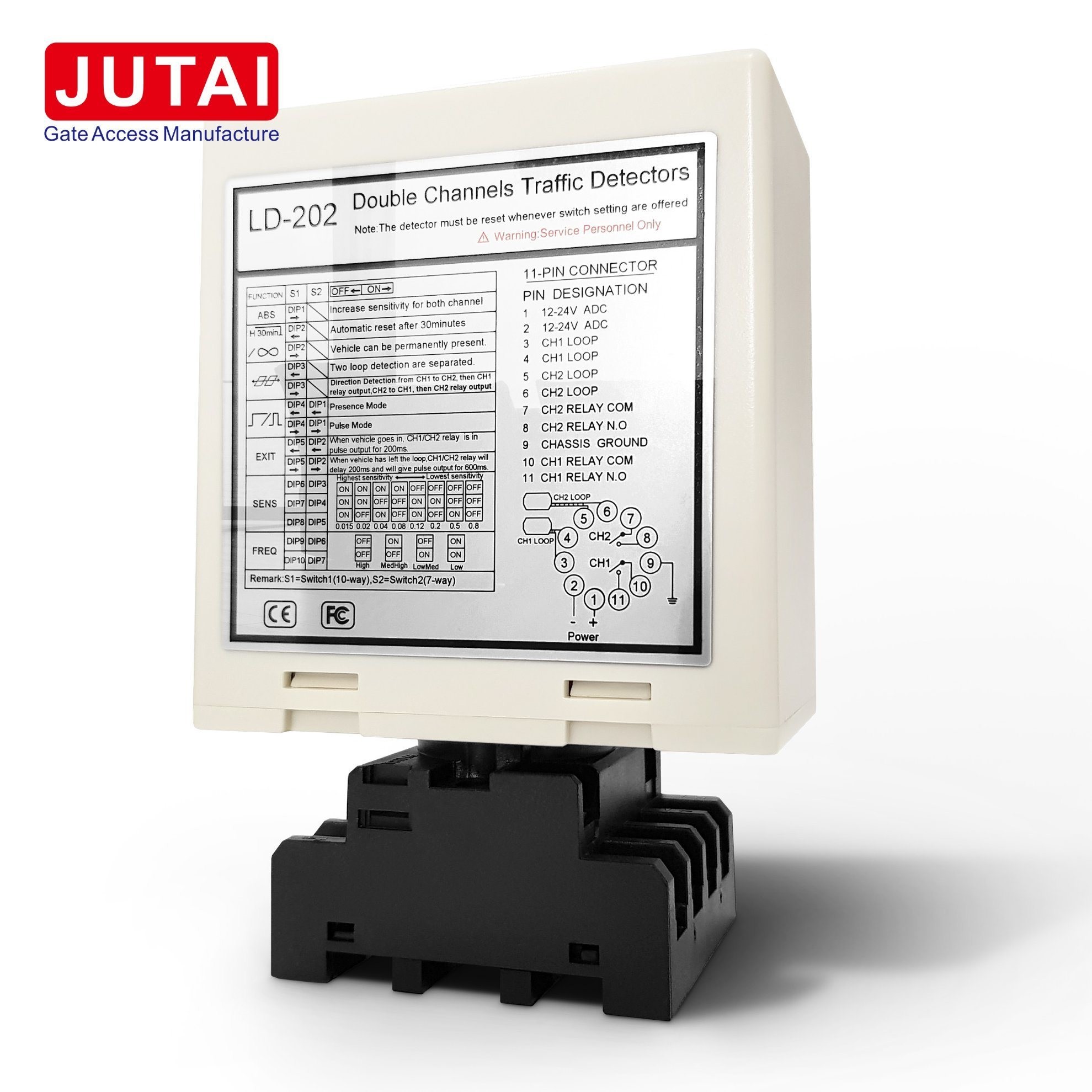

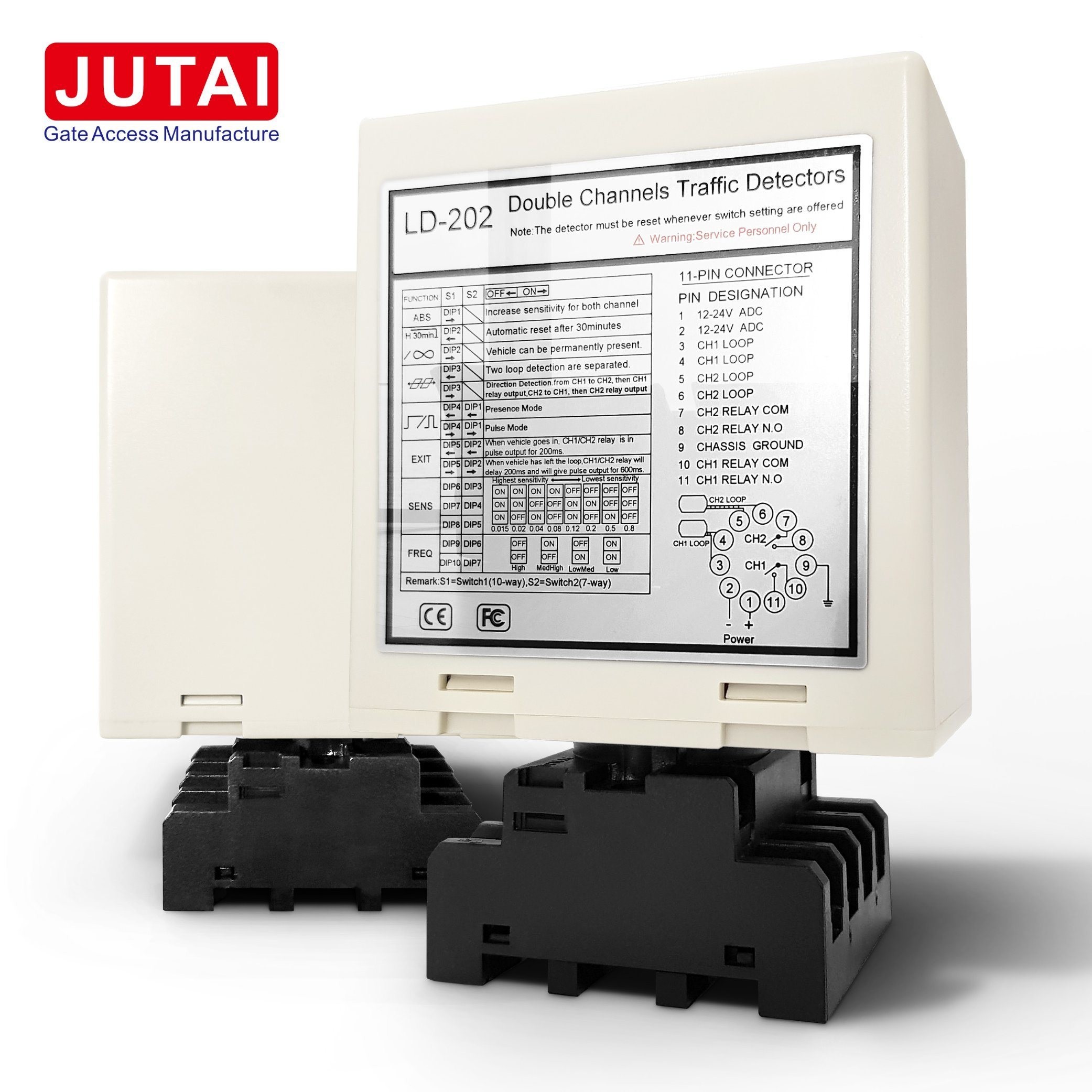

JUTAI LD-202 Dual Channel Loop Detector: Mengangkat Operasi Gerbang Penghalang

Ringkasan: Tingkatkan operasi gerbang penghalang dengan JUTAI LD-202 Advanced Dual Channel Loop Detector, yang dirancang untuk memberikan presisi yang tak tertandingi dalam deteksi kendaraan.Sensor canggih ini memastikan operasi mulus dan keandalan di berbagai aplikasi, berkat jangkauan deteksi yang diperpanjang, sensitivitas tinggi, dan fitur cerdas.

Ciri khas:

1. Rentang dan Sensitivitas Sensing yang Ditingkatkan: Sensor LD-202 menawarkan rentang sensing yang diperpanjang dari 15 hingga 2000μH dan sensitivitas yang luar biasa,memastikan deteksi yang akurat dari kendaraan yang berbeda untuk kinerja yang konsisten.

2. Smart Automatic Reset Function: Dilengkapi dengan fungsi reset otomatis, sensor LD-202 dengan cepat reset jika terjadi kerusakan,meningkatkan stabilitas dan keandalan sistem tanpa intervensi manual.

3. Pengakuan Arah Lanjutan: Dengan kemampuan pengakuan arah mutakhir, sensor LD-202 secara tepat mengidentifikasi arah gerak kendaraan,memungkinkan kontrol yang tepat atas operasi gerbang untuk efisiensi yang dioptimalkan.

4. Perlindungan Petir yang Kuat: Dengan perlindungan petir yang kuat hingga 40000V, sensor LD-202 memastikan daya tahan dan keandalan yang luar biasa,perlindungan terhadap serangan petir untuk umur panjang yang diperpanjang.

5. Jangkauan Lingkungan Operasi yang Luas: Dirancang untuk berkembang di lingkungan yang beragam, sensor LD-202 beroperasi dengan sempurna dalam kisaran suhu yang luas dari -40 °C hingga +70 °C,memastikan kinerja yang konsisten bahkan dalam kondisi cuaca yang menantang.

Fungsi Operasional:

1. Deteksi Kendaraan yang Efisien: Menggunakan teknologi sensing induktif canggih, sensor LD-202 secara akurat mendeteksi kendaraan tanpa kontak fisik,bergantung pada perubahan induktansi dalam loop yang disebabkan oleh massa logam kendaraan.

2. Pengakuan arah cerdas: kemampuan pengakuan arah cerdas sensor LD-202 memungkinkan identifikasi arah gerakan kendaraan yang tepat,Memfasilitasi operasi gerbang yang dioptimalkan.

3. Seamless Automatic Reset: Dengan fitur fungsi reset otomatis yang mulus, sensor LD-202 memastikan operasi berkelanjutan dan keandalan sistem dengan secara otomatis reset jika terjadi kerusakan.

4. Output Relay yang andal: Menyediakan sinyal output relay yang andal pada deteksi kendaraan, sensor LD-202 memungkinkan berbagai tindakan seperti pembukaan gerbang, kontrol lampu lalu lintas,dan penghitungan kendaraan untuk peningkatan efisiensi operasional.

Aplikasi serbaguna:

1. Sistem Manajemen Lalu Lintas: Digunakan dalam sistem kontrol lalu lintas untuk mendeteksi kendaraan di persimpangan, tol, dan pintu masuk/keluar parkir, mengoptimalkan manajemen aliran lalu lintas.

2. Otomatisasi gerbang: Terintegrasi ke dalam sistem kontrol gerbang untuk membuka dan menutup gerbang secara otomatis di lingkungan perumahan, komersial, dan industri, meningkatkan keamanan dan kenyamanan.

3. Manajemen Fasilitas Parkir: Digunakan di tempat parkir dan garasi untuk mengelola masuk dan keluar kendaraan, memantau kepekatan parkir, dan menegakkan peraturan parkir untuk penggunaan ruang yang efisien.

4. Sistem Kontrol Akses: Digunakan dalam sistem kontrol akses untuk mengizinkan kendaraan masuk ke lokasi yang aman seperti komunitas tertutup, fasilitas industri, dan instalasi militer,Memastikan akses dan keamanan yang terkontrol.

5. Optimasi Lampu Lalu Lintas: Digunakan untuk memicu perubahan lampu lalu lintas berdasarkan kehadiran dan arah kendaraan, meminimalkan kemacetan dan mengoptimalkan aliran lalu lintas di persimpangan dan jalan raya.

6. Aplikasi Penghitungan Kendaraan: Digunakan dalam aplikasi penghitungan kendaraan untuk studi lalu lintas, pemantauan kepekatan parkir, dan analisis lalu lintas ritel,memberikan wawasan berharga untuk manajemen lalu lintas dan operasi bisnis.

Hubungan

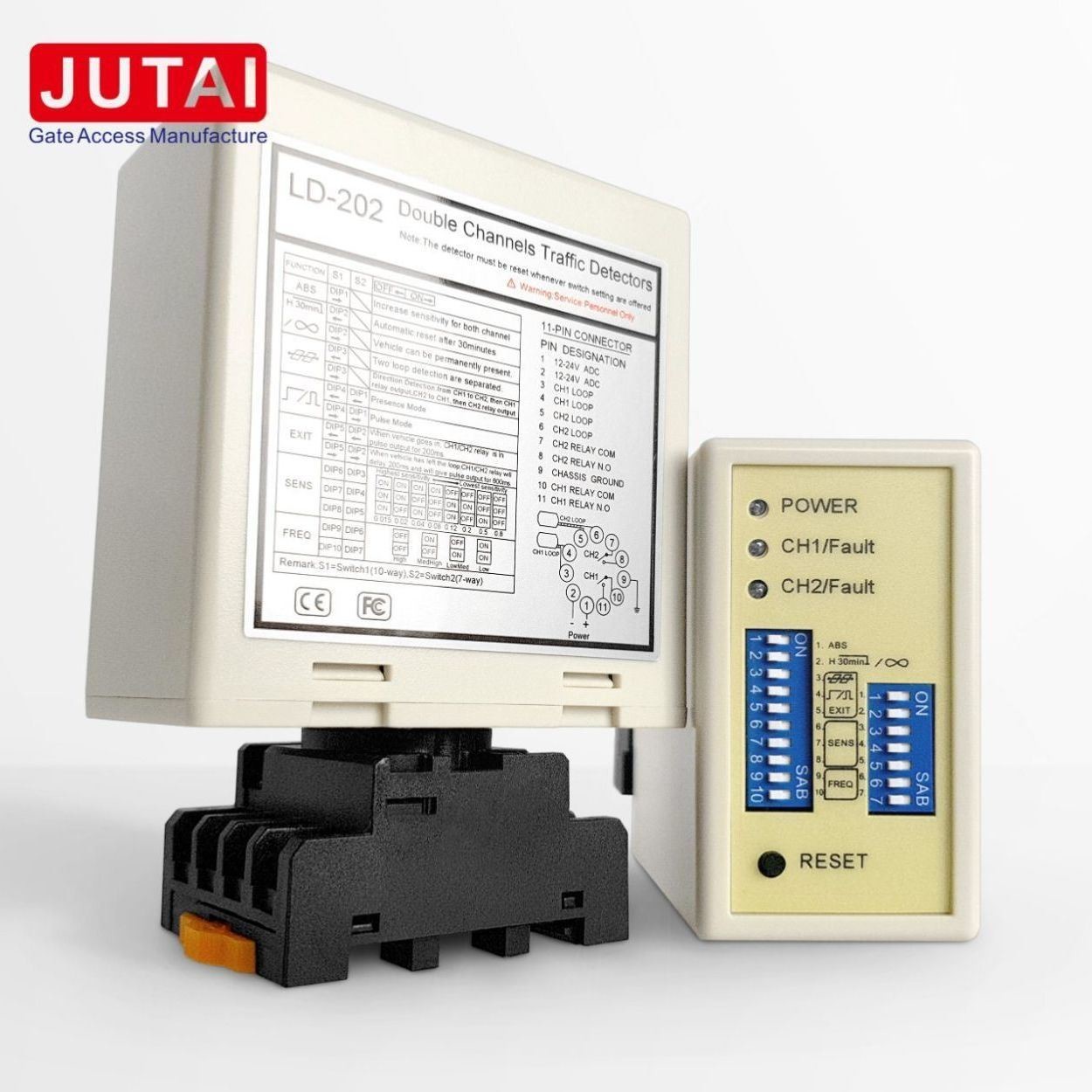

Indikator dan Switch Ringkasan

Power LED (RED): Power LED merah berfungsi sebagai indikator yang jelas bahwa perangkat dihidupkan, memberikan pengguna konfirmasi visual tentang status operasinya.

CH1 Deteksi LED:

• Terus Menyala: Menunjukkan keberhasilan deteksi kendaraan di saluran 1.
• Berkedip Perlahan: Memberitahukan pengguna tentang masalah potensial seperti sirkuit pendek dalam loop atau tikungan yang tidak cukup setelah instalasi loop.
• Blinking Fast: Menunjukkan sirkuit terbuka di loop atau tikungan berlebihan setelah pemasangan loop, mendorong pemeriksaan lebih lanjut.

CH2 Deteksi LED:

• Terus Menyala: Sinyal deteksi kendaraan di saluran 2.
• Berkedip perlahan: Menunjukkan kemungkinan masalah seperti sirkuit pendek pada loop atau tidak cukup memutar setelah instalasi loop, mendorong pengguna untuk memverifikasi integritas instalasi.
• Blinking Fast: Menunjukkan sirkuit terbuka di loop atau tikungan berlebihan setelah pemasangan loop, yang membutuhkan tindakan korektif untuk fungsi optimal.

Pemilihan Sensitivitas: Penyesuaian sensitivitas dan frekuensi loop difasilitasi melalui kombinasi pengaturan switch dip 7 arah dan 10 arah.Pengguna dapat menyesuaikan pengaturan sensitivitas untuk kebutuhan spesifik mereka dengan menyesuaikan konfigurasi dip switchDip switch 6, 7, dan 8 memungkinkan kontrol atas pemilihan sensitivitas untuk Channel 1, menawarkan opsi mulai dari 0,8 (paling sensitif) hingga 0.015 (paling sensitif)Demikian pula, dip switch 3, 4, dan 5 mengatur pemilihan sensitivitas untuk Channel 2, memberikan pengguna dengan spektrum pilihan sensitivitas, juga mencakup dari 0.8 (paling sensitif) hingga 0.015 (paling sensitif).

3. Saklar 1=S1 : Saluran 1 Loop Fungsi Pemilihan (10 cara dip switch)
(1) ((Switch 1) DIP 1 & DIP 2 Sensitivitas Khusus Peningkatan Untuk Kedua Trailer (Kedua Saluran).

(2) ((Switch 1=S1) D3, D4, D5 dan (Switch 2=S2) D1, D2 Fungsi Khusus Pengaturan (Mode1, 2, 3 Direction Detection. Mode 4, 5, 6 Normal mode, dua deteksi loop dipisahkan)

(3) ((Switch 1=S1) D6 & D7 & D8 dan (Switch 2=S2) D3 & D4 & D5 Pengaturan CH1 dan CH2 Sensitivitas Seleksi (Delapan Pilihan Tingkat).

(4) ((Switch 1=S1) D9 & D10 dan (Switch2=S2) D6, D7 Frekuensi pengaturan (20 K sampai 100 KHz).

Saat pemasangan, silakan menjaga produk colokan dan soket di arah vertikal

Prinsip operasinya adalah sebagai berikut:

1. Proses masuk:

   • Pada saat kendaraan memasuki komunitas atau tempat parkir, dua kumparan loop secara bersamaan diaktifkan.
   • JUTAI Double Channel Loop Detector (LD-202) memicu pembaca UHF yang ditempatkan di pintu masuk.
   • Setelah membaca ID kartu, pembaca UHF mengirimkan ID ke controller (AC-11) melalui output Wiegand.
   • Kontroler memverifikasi validitas ID dan mengeluarkan sinyal relay untuk membuka penghalang gerbang.
   • Begitu kendaraan memasuki komunitas atau tempat parkir, lengan penghalang secara otomatis turun.
   • Fungsi keamanan dan anti-pemotongan difasilitasi oleh JUTAI Single Channel Loop Detector (LD-100/102).

2. Proses keluar:

   • Saat kendaraan keluar dari komunitas atau tempat parkir dan melewati pembaca UHF internal, LD-202 memicu pembaca UHF.
   • Pembaca membaca kartu dan mengirim ID ke pengontrol.
   • Setelah validasi ID, pengontrol mengeluarkan sinyal relay untuk membuka penghalang gerbang.
   • Setelah kendaraan keluar dari komunitas atau tempat parkir, lengan penghalang akan turun secara otomatis.
   • Fungsi keamanan dan anti-pemotongan difasilitasi oleh JUTAI Single Channel Loop Detector (LD-100/102).

Dalam kedua skenario, Fungsi Pengakuan Arah LD-202 memastikan operasi yang akurat dan efisien.

JUTAI LD-202 Double Channel Loop Detector dapat berfungsi sebagai dua detektor loop single-channel yang independen, menawarkan fleksibilitas dan efisiensi biaya.Konfigurasi ini ideal untuk standar satu-in dan satu-out tempat parkir, di mana penghalang tunggal dan pembaca jarak jauh dipasang di kedua pintu masuk dan keluar.sementara kumparan lingkaran lainnya digunakan untuk fungsi anti-pecah penghalangMengaktifkan fungsi Mode Kerja Independen LD-202 merampingkan operasi dan mengurangi biaya perangkat keras, menjadikannya pilihan praktis untuk berbagai aplikasi.
