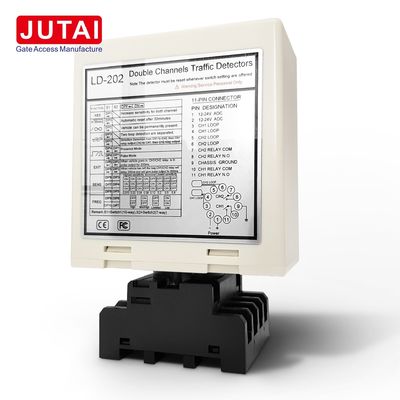

110-240v Dual Channel Loop Detektor Kendaraan

  • 110-240v Dual Channel Loop Vehicle Detector
  • 110-240v Dual Channel Loop Vehicle Detector
  • 110-240v Dual Channel Loop Vehicle Detector
  • 110-240v Dual Channel Loop Vehicle Detector
  • 110-240v Dual Channel Loop Vehicle Detector
Tempat asal Cina
Nama merek JUTAI
Sertifikasi CE
Nomor model LD-200
Kuantitas min Order 1
Harga negotiable
Kemasan rincian Kartun
Waktu pengiriman 5 - 8 hari kerja
Syarat-syarat pembayaran T/T, L/C, D/A, D/P, Western Union, Paypal, MoneyGram, Alipay
Menyediakan kemampuan 1000 Potongan per Bulan

Hubungi saya untuk sampel gratis dan kupon.

Ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

skype: sales10@aixton.com

Jika Anda memiliki masalah, kami menyediakan 24 jam bantuan online.

x
Detail produk
Persyaratan Daya 110-240VAC (48 hingga 63Hz) Rentang Putaran Otomatis 20-2000uh
Kepekaan 16 Arah Dapat Dipilih/ Tertinggi 0,010%Dl/L/Terendah 2,56% Suhu Operasi -40 ~ +70℃
Waktu Respons Nyalakan 10-90 md/Matikan 10-90 md Spesifikasi 13.6*8.6*5.2
Menyoroti

Detektor sensor loop 110-240v

,

Sensor loop saluran ganda 110-240v

,

detektor sensor loop dual channel
Tinggalkan pesan
Deskripsi Produk

110-240v Traffic Inductive Dual Channel Loop Vehicle Detector Dengan Sensitivitas 15uh-2000uh110-240v Dual Channel Loop Detektor Kendaraan 0

110-240VAC profesional Double Channel Vehicle Loop Detector untuk mengaktifkan dispenser kartu di tempat parkir

JUTAI memperkenalkan sistem deteksi loop bawah tanah yang serbaguna, mampu berfungsi sebagai detektor loop dual-channel.Pengguna dapat memanfaatkan teknologi ini untuk mengaktifkan dispenser kartu masuk sementara secara bersamaan memastikan penutupan keamanan gerbang penghalangMenawarkan fungsionalitas yang tak tertandingi, Jutai menyediakan solusi utama untuk sistem kontrol gerbang jalan masuk dan manajemen parkir.

Fitur Utama

  1. Ukuran Kompak: Dirancang dengan desain perumahan yang kompak, detektor ini terintegrasi dengan mulus ke dalam sistem deteksi lalu lintas apa pun sambil memenuhi standar industri untuk fitur dan fungsionalitas.

  2. Kemampuan diagnostik: Nikmati kemampuan diagnostik yang komprehensif, memfasilitasi diagnosis yang akurat dari masalah loop dan instalasi untuk memastikan kinerja yang optimal.

  3. Waktu Kehadiran yang Dapat Dipilih: Sesuaikan output relay kehadiran untuk membatasi output deteksi hingga waktu yang ditetapkan (lebih dari 30 menit) sementara kendaraan tetap berada di loop,meningkatkan efisiensi operasional.

  4. Indikasi Frekuensi Loop: Mendeteksi dan menghilangkan gangguan antara loop / detektor yang berdekatan dengan indikasi integral, memungkinkan penyesuaian pengaturan frekuensi untuk mengoptimalkan kinerja.

  5. Deteksi arah: Manfaatkan fungsi deteksi arah, di mana output relay CH1 dipicu ketika kendaraan bergerak dari CH1 ke CH2,dan output relay CH2 diaktifkan ketika kendaraan bergerak dari CH2 ke CH1.

  6. Pemilihan Sensitivitas: Sesuaikan sensitivitas dan frekuensi lingkaran dengan menggunakan 7-way dip switch dan 10-way dip switch setting, memberikan fleksibilitas untuk memenuhi persyaratan aplikasi tertentu.

Tingkatkan sistem manajemen tempat parkir Anda dengan detektor loop kendaraan saluran ganda profesional 110-240VAC dari JUTAI.Pengalaman fungsionalitas canggih dan integrasi mulus untuk kinerja dan keandalan yang optimal.

110-240v Dual Channel Loop Detektor Kendaraan 1

Profesional 110-240VAC Double Channel Vehicle Loop Detector: Mode Operasi

Detektor seri LD-200 menawarkan mode operasi serbaguna, melayani berbagai persyaratan aplikasi:

  1. Mode Kehadiran: Dalam mode ini, detektor tetap aktif selama kendaraan berada di dalam area deteksi loop.Ini memberikan sinyal output terus-menerus selama kendaraan berada di zona deteksi.

  2. Mode Pulsa: Dalam Mode Pulsa, detektor menghasilkan sinyal output pulsa tunggal ketika kendaraan terdeteksi di area loop.Modus ini cocok untuk aplikasi di mana sinyal tunggal diperlukan pada deteksi kendaraan.

  3. Mode Kehadiran Logis AB (Operasi Penghalang): Mode ini menggunakan logika AB, di mana detektor memicu operasi penghalang berdasarkan kehadiran kendaraan.memungkinkan kendaraan untuk melewati dengan efisien dan aman.

  4. Mode Pulsa Logika AB (Counting Logic): Dalam Mode Pulsa Logika AB, detektor menggunakan logika AB untuk sinyal output pulsa.Memfasilitasi penghitungan dan pemantauan kendaraan yang akurat.

110-240v Dual Channel Loop Detektor Kendaraan 2

Spesifikasi detektor loop kendaraan profesional 110-240VAC Double Channel

Spesifikasi Rincian
Induktansi loop 20-2000μH
Sensitivitas 8 arah dapat dipilih
Paling tinggi: 0,015% DL/L
Terendah: 0,8% DL/L
Frekuensi Saklar empat langkah dapat dipilih: 20-80KHz
Kebutuhan Daya 110-240VAC (48 sampai 62Hz)
12-24VADC (48 sampai 62Hz)
Suhu Operasi -40°C sampai +70°C
(-111°F sampai +158°F)
Output kesalahan - Berkedip perlahan: Potensi sirkuit pendek atau jumlah putaran yang tidak cukup
- Berkedip lebih cepat: Kemungkinan loop terbuka atau terlalu banyak belokan
Waktu Tanggapan 10- 90MS
Indikasi Visual - Power LED: Merah
- Saluran LED: Hijau
Reset Reset dengan menekan tombol di depan kandang
Sinyal Relay Sinyal kehadiran atau sinyal pulsa
ABS (Automatic Sensitivity Boost) Ya, aku tahu.
Deteksi Arah Deteksi arah aliran CH1 dan CH2
Frekuensi loop 4 pengaturan (rendah, med-rendah, med-hi, tinggi)
Kelembaban Sampai 95% kelembaban relatif tanpa kondensasi
Perlindungan Sirkuit Lapisan konformal di atas PCB dan semua komponen
Hubungan Socket mount-11pin laki-laki (JEDEC B11-88)
Ukuran 75mm x 43mm x 110mm

110-240v Dual Channel Loop Detektor Kendaraan 3

Aplikasi:

  • Gerbang otomatis
  • Sistem lampu lalu lintas
  • Mekanisme Penggerak Gerbang
  • Hambatan Operasi
  • Sistem Panduan Parkir
  • Mengaktifkan Dispenser Kartu di Tempat Parkir.
  • Kontrol Penghalang Parkir
  • Kontrol Akses Kendaraan
  • Sistem Kontrol Lalu Lintas / Sistem Tol Lalu Lintas
  • Sistem Penghitungan Kendaraan
  • Gerbang dan Pintu Bermotor.
  • Bollard Keamanan/Tutup Rol/Pintu Garasi
  • Pemicu kamera

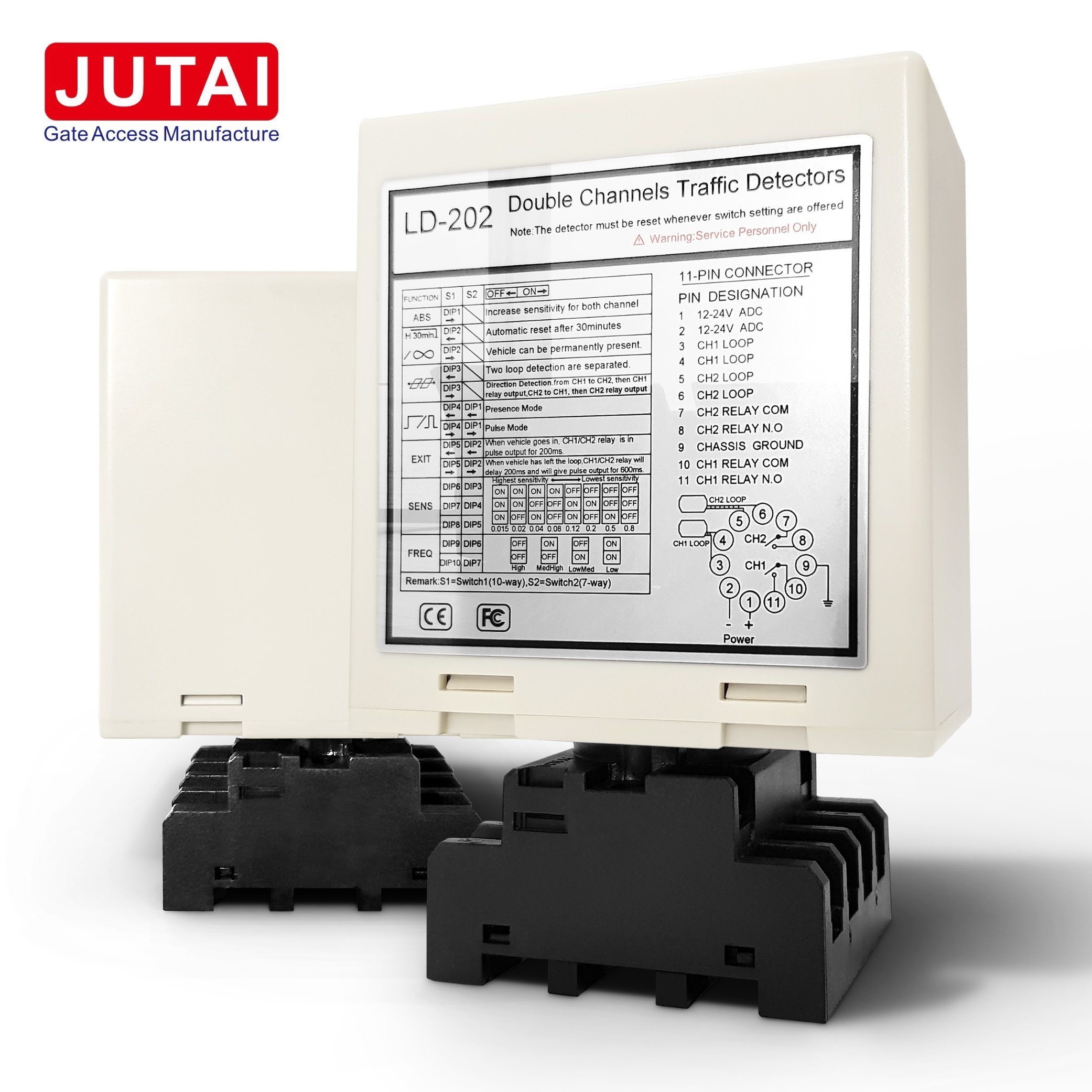

Hubungan

110-240v Dual Channel Loop Detektor Kendaraan 4

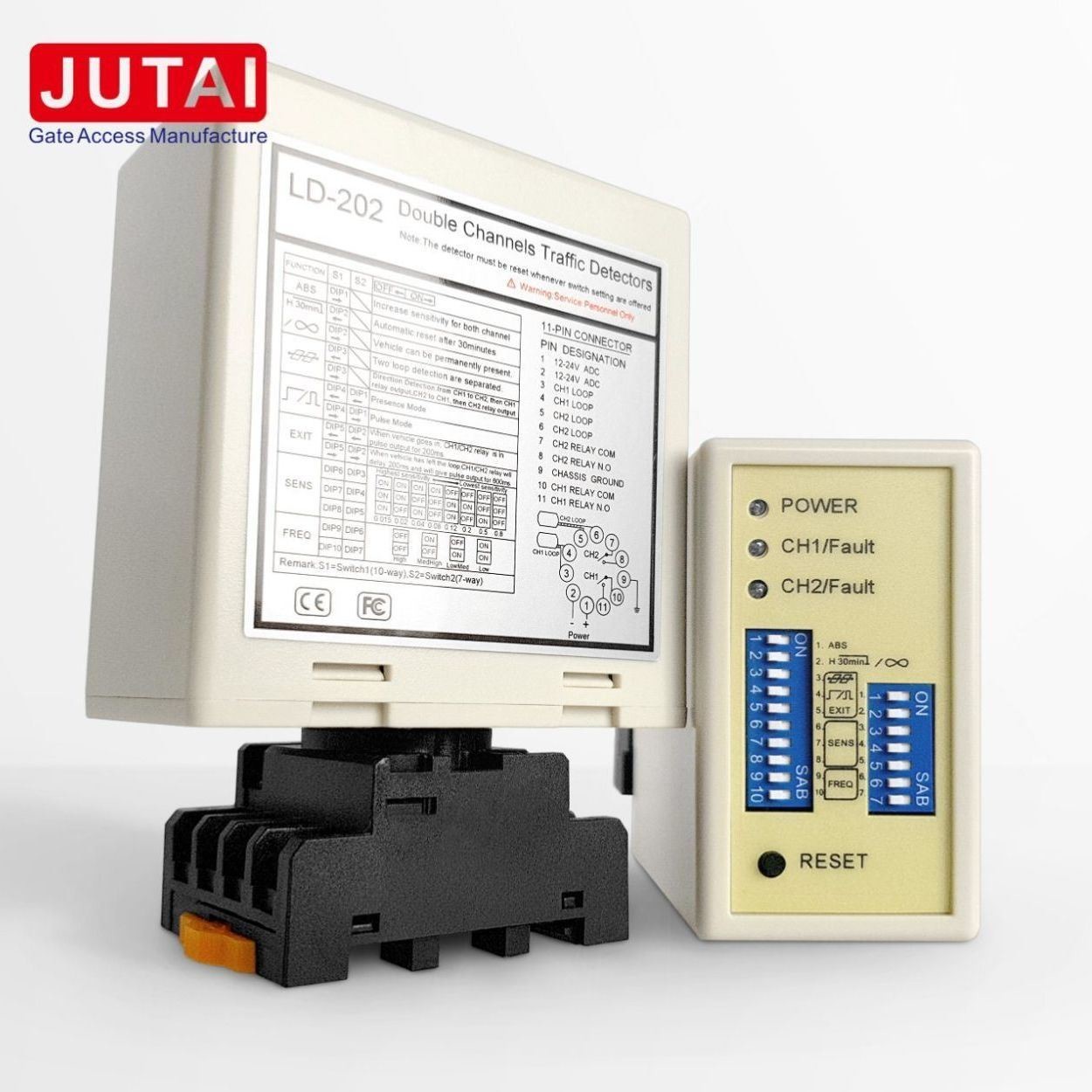

Indikator dan Saklar:

  • Power LED (RED): Menyala untuk menunjukkan "Power ON".
  • CH1 Deteksi LED:
    • Pencahayaan terus menerus: Menunjukkan deteksi kendaraan.
    • Berkedip lambat: Sinyal sirkuit pendek loop atau tikungan yang tidak cukup setelah loop.
    • Berkedip cepat: Menunjukkan sirkuit loop terbuka atau tikungan berlebihan setelah loop.
  • CH2 Deteksi LED:
    • Pencahayaan terus menerus: sinyal deteksi kendaraan.
    • Berkedip lambat: Menunjukkan sirkuit pendek loop atau tikungan yang tidak cukup setelah loop.
    • Berkedip cepat: Menunjukkan sirkuit loop terbuka atau tikungan berlebihan setelah loop.

Pilihan sensitivitas:

  • Penyesuaian sensitivitas dan frekuensi difasilitasi melalui pengaturan switch dip 7 arah dan switch dip 10 arah.
  • Pengguna dapat memilih dari 8 pengaturan yang berbeda dengan menyesuaikan posisi dip switch berdasarkan tabel yang disediakan.
  • Dip switch 6, 7, dan 8 mengatur sensitivitas CH1, dengan 0,8 mewakili yang paling sensitif dan 0,015 menunjukkan pengaturan yang paling sensitif.
  • Dip switch 3, 4, dan 5 mengontrol sensitivitas CH2, dengan 0,8 mewakili yang paling sensitif dan 0,015 menunjukkan pengaturan yang paling sensitif.


110-240v Dual Channel Loop Detektor Kendaraan 5


3. Saklar 1=S1 : Saluran 1 Loop Fungsi Pemilihan (10 cara dip switch)


(1) ((Switch 1) DIP 1 & DIP 2 Sensitivitas Khusus Peningkatan Untuk Kedua Trailer (Kedua Saluran).

110-240v Dual Channel Loop Detektor Kendaraan 6


(2) ((Switch 1=S1) D3, D4, D5 dan (Switch 2=S2) D1, D2 Fungsi Khusus Pengaturan (Mode1, 2, 3 Direction Detection. Mode 4, 5, 6 Normal mode, dua deteksi loop dipisahkan)

110-240v Dual Channel Loop Detektor Kendaraan 7


(3) ((Switch 1=S1) D6 & D7 & D8 dan (Switch 2=S2) D3 & D4 & D5 Pengaturan CH1 dan CH2 Sensitivitas Seleksi (Delapan Pilihan Tingkat).

110-240v Dual Channel Loop Detektor Kendaraan 8


(4) ((Switch 1=S1) D9 & D10 dan (Switch2=S2) D6, D7 Frekuensi pengaturan (20 K sampai 100 KHz).

110-240v Dual Channel Loop Detektor Kendaraan 9

*Tombol Reset: Harap dicatat bahwa LD-200 membutuhkan reset setiap kali perubahan pengaturan diterapkan pada saklar Dip.

Peringatan pemasangan dan pemecahan masalah:

  • Ukuran pemotongan gulungan dan pedoman pemasangan digambarkan dalam diagram di sebelah kanan.
  • Dianjurkan untuk menggunakan kawat ferromagnetik untuk kumparan induksi, dengan total panjang hingga 500 meter.
  • Ukuran pemotongan kumparan harus persegi panjang dengan dimensi antara 1,0 hingga 2,0 meter panjang dan 0,8 hingga 1,2 meter lebar, meminimalkan sudut lurus di sudut bila memungkinkan.
  • Ringkasan instalasi yang direkomendasikan dari putaran kumparan dasar yang khas
110-240v Dual Channel Loop Detektor Kendaraan 10


Saat pemasangan, silakan menjaga produk colokan dan soket di arah vertikal

110-240v Dual Channel Loop Detektor Kendaraan 11

Prinsip Kerja

Proses Masuk Proses Keluar
1. Kedua kumparan loop ditekan ketika mobil masuk. 1Mobil melewati pembaca UHF di dalam saat keluar.
2. LD-200/202 memicu pembaca UHF di pintu masuk. 2. LD-200/202 memicu pembaca UHF, yang membaca ID kartu.
3. pembaca UHF mengirim ID ke controller (AC-11). 3Kontroler memverifikasi validitas ID dan membuka penghalang gerbang.
4Kontroler mengeluarkan sinyal relay untuk membuka penghalang gerbang. 4Mobil keluar saat lengan penghalang turun secara otomatis.
5Mobil masuk dan lengan penghalang turun secara otomatis.
6. LD-100/102 memastikan keamanan dan anti-membobol fungsi selama proses ini. 5. LD-100/102 memberikan keamanan dan anti-membobol fungsi.

Pengakuan arah

Fungsi Pengakuan Arah LD-200/LD-202 memastikan bahwa detektor tidak memicu sinyal lagi ketika mobil melewati pembaca UHF lain,mencatat hanya catatan masuk atau keluar di sistem.

Aplikasi

  • Jutai LD200/202 seri detektor loop kendaraan saluran ganda, dilengkapi dengan fungsi pengenalan arah, cocok untuk banyak kasus masuk dan keluar saluran tunggal.
  • Dapat terhubung ke JUTAI One door controller (Model: AC-11), JUTAI gate barrier (Model: BR-110), dan JUTAI long range RFID reader (Model: PUHF-9),dikombinasikan dengan kumparan loop resistensi suhu tinggi (Model: JTHT-11), ideal untuk sistem kontrol akses masuk/keluar saluran tunggal.

Fungsi sebagai dua detektor loop saluran tunggal independen

  • LD-200/202 dapat berfungsi sebagai dua detektor loop saluran tunggal yang independen, cocok untuk tempat parkir standar satu masuk dan satu keluar.
  • Satu kumparan loop memicu pembaca dan membaca kartu, sementara yang lain didedikasikan untuk fungsi anti-membobol penghalang.
  • Konfigurasi ini mengurangi biaya perangkat keras yang terkait dengan penggunaan detektor terpisah untuk setiap fungsi, menawarkan potensi keuntungan penghematan biaya dari sudut pandang ekonomi.
  • Tercapai dengan mengaktifkan fitur Mode Kerja Independen dari LD-200/202, yang memungkinkannya untuk beroperasi secara efektif dalam kapasitas ganda ini.

110-240v Dual Channel Loop Detektor Kendaraan 12

110-240v Dual Channel Loop Detektor Kendaraan 13

110-240v Dual Channel Loop Detektor Kendaraan 14

110-240v Dual Channel Loop Detektor Kendaraan 15110-240v Dual Channel Loop Detektor Kendaraan 16
