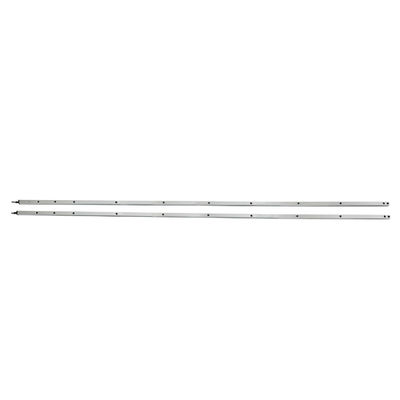

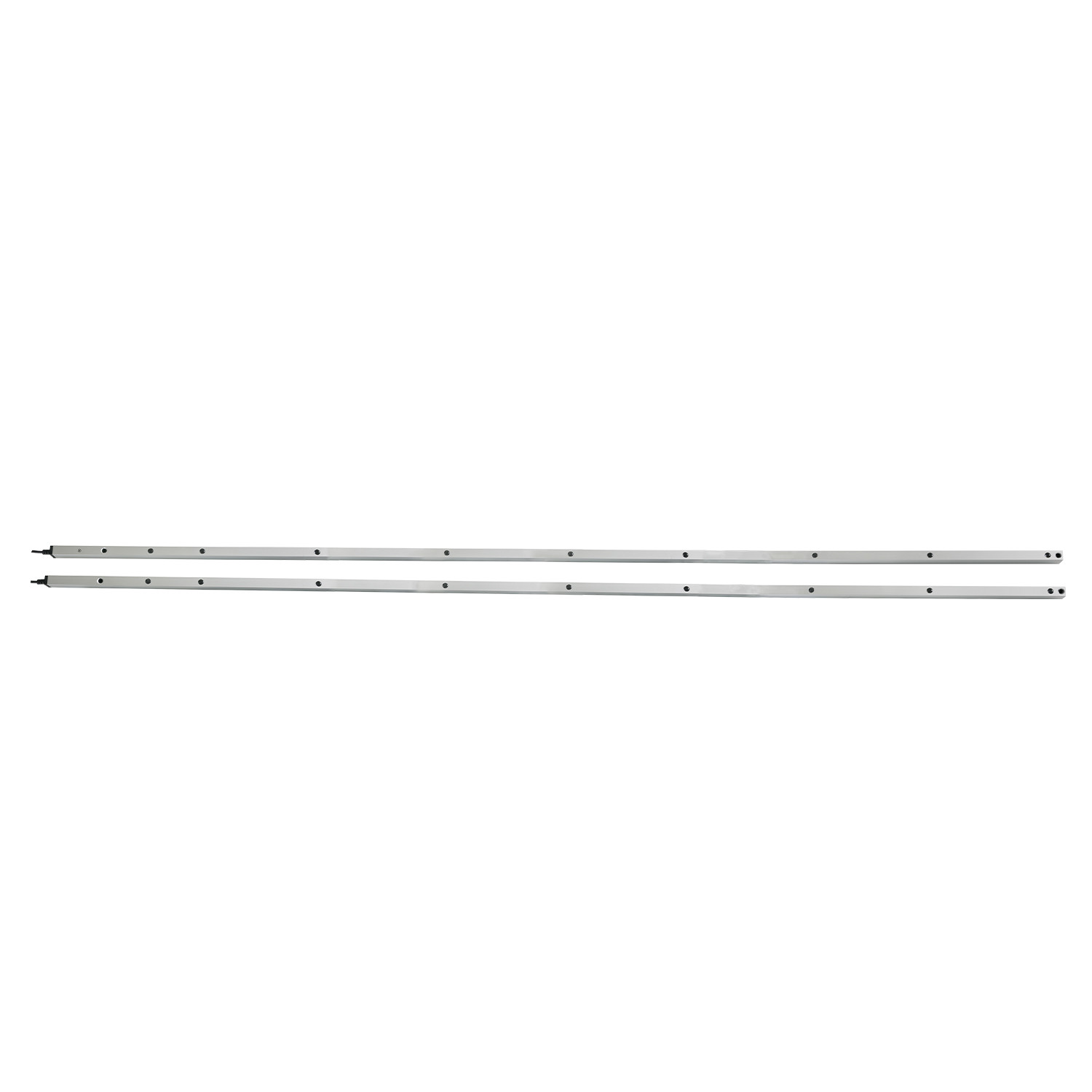

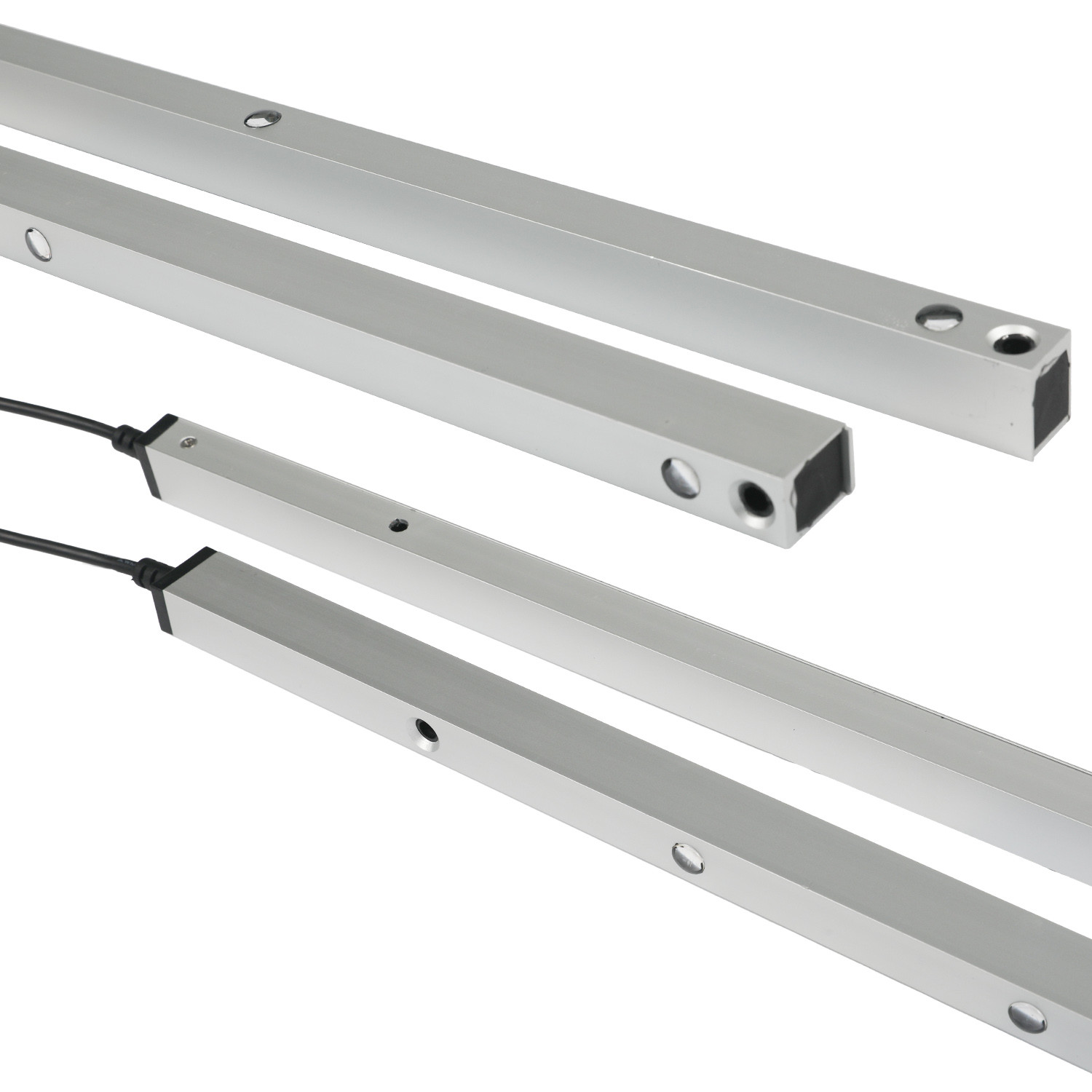

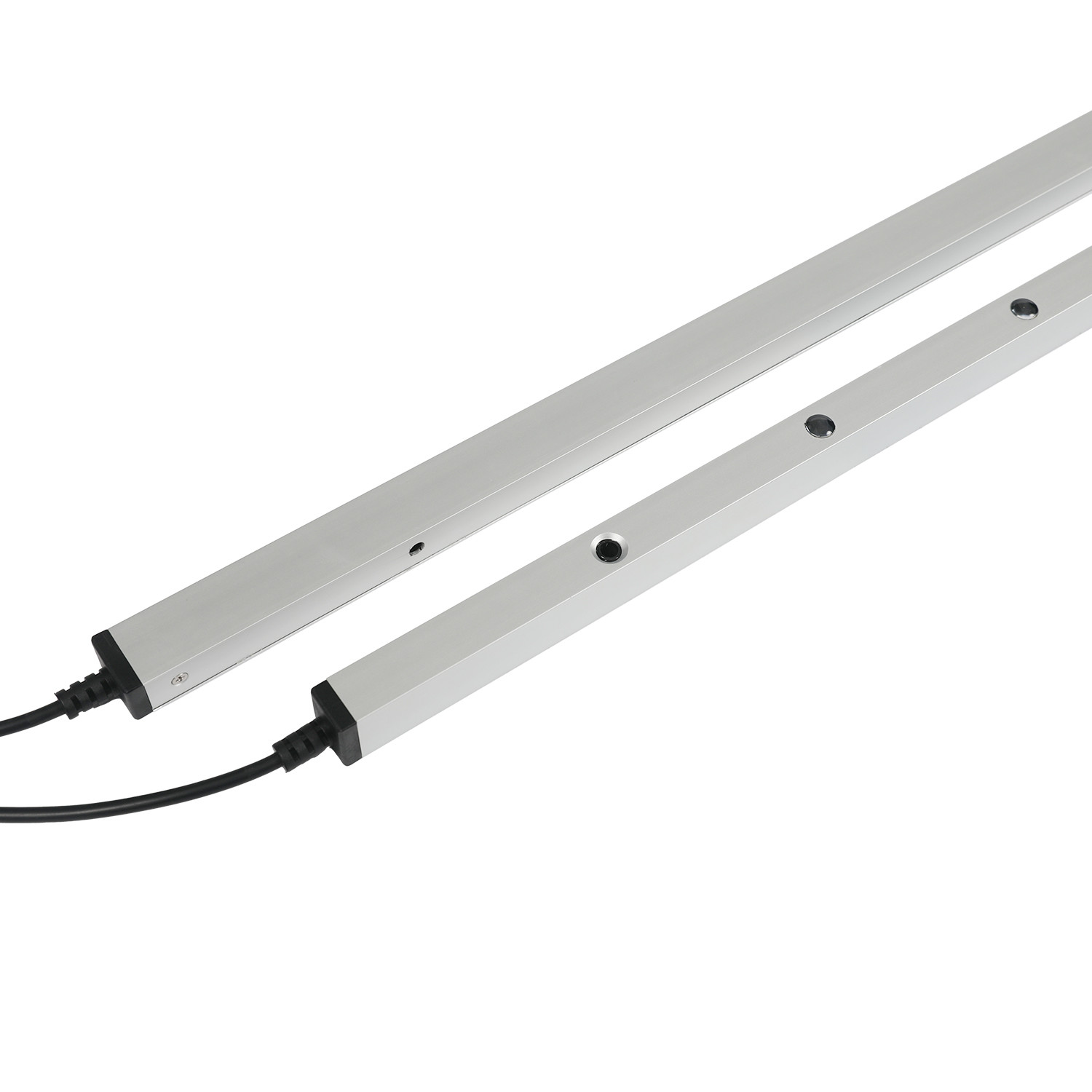

IP67 Blanking Infrared Light Curtain

Shenzhen Jutai Comm Co., Ltd. - Pintu Sensor Photocell Light Curtain

Tirai Cahaya Blanking dari Shenzhen Jutai Comm Co., Ltd. adalah perangkat keamanan inovatif yang dirancang untuk meningkatkan perlindungan dan efisiensi operasional pintu industri.Dilengkapi dengan sensor inframerah aktif yang kuat yang menawarkan ketahanan cahaya yang kuatDengan jangkauan deteksi yang luar biasa hingga 8 meter dan waktu respons yang cepat,menyediakan pemantauan keamanan penting di lingkungan industri, menjadikannya investasi yang tak ternilai untuk memastikan keselamatan di tempat kerja.

Fitur Teknis dan Manfaat

• Integrasi sistem yang mulus: Dirancang untuk mudah dimasukkan ke dalam berbagai sistem kontrol pintu, sensor ini memastikan kompatibilitas dan integrasi operasional yang lancar.

• Instalasi yang dapat disesuaikan: Sensor dapat diintegrasikan langsung ke tepi pintu, memberikan fleksibilitas untuk menyesuaikan berbagai konfigurasi pintu dan persyaratan instalasi.

• Desain yang kompak dan efisien: Model CL15-8L8 adalah tirai cahaya kompak yang dirancang khusus untuk pintu dan gerbang otomatis, memastikan keamanan yang dapat diandalkan dalam jejak yang kecil.

• Lingkup Aplikasi yang Luas: Cocok untuk pintu berkecepatan tinggi, pintu bagian, pintu bergulir, pintu teleskopik penutupan vertikal, dan lift kargo,menunjukkan fleksibilitasnya di berbagai aplikasi industri.

• Kemampuan Deteksi yang Tepat: Menggunakan teknologi through-beam untuk secara akurat mendeteksi kehadiran individu atau benda, sehingga mencegah kecelakaan dan memastikan sinyal operasi pintu yang tepat waktu.

• Opsi Output Fleksibel: Menawarkan beberapa metode output (NO / NC dan COM), meningkatkan fleksibilitas integrasi dengan berbagai sistem kontrol pintu.

• Efisiensi Energi: Bekerja dengan konsumsi arus rendah kurang dari 20mA pada DC12V dan mendukung rentang tegangan kerja DC12-24V, memastikan penggunaan energi yang efisien.

• Pengkabelan yang disederhanakan: Tirai lampu keamanan blanking menghilangkan kebutuhan untuk kabel sinkronisasi antara pemancar dan penerima, merampingkan kabel di lokasi dan mengurangi biaya bahan.Emitter hanya membutuhkan kabel listrik, sementara penerima membutuhkan kabel daya dan relay sinyal kabel output. sinyal sinkronisasi dikirim melalui inframerah,dengan logika papan sirkuit memastikan sinkronisasi melalui transmisi ini.

Spesifikasi Utama

• Model: CL15-8L8
• Teknologi: Sensor inframerah aktif dengan ketahanan cahaya yang kuat
• Jarak deteksi: 8 meter
• Waktu Tanggapan: Cepat dan dapat diandalkan
• Arus kerja: < 20mA pada DC12V
• Tegangan kerja: DC12-24V
• Metode output: NO/NC dan COM
• Aplikasi: Pintu berkecepatan tinggi, pintu bagian, pintu bergulir, pintu teleskopik penutupan vertikal, lift barang
• Tinggi pelindung: Maksimal 1225mm (mode menyembunyikan), 1305mm (mode normal)
• Suhu operasi: -20 ~ +70°C
• Tingkat perlindungan: IP67

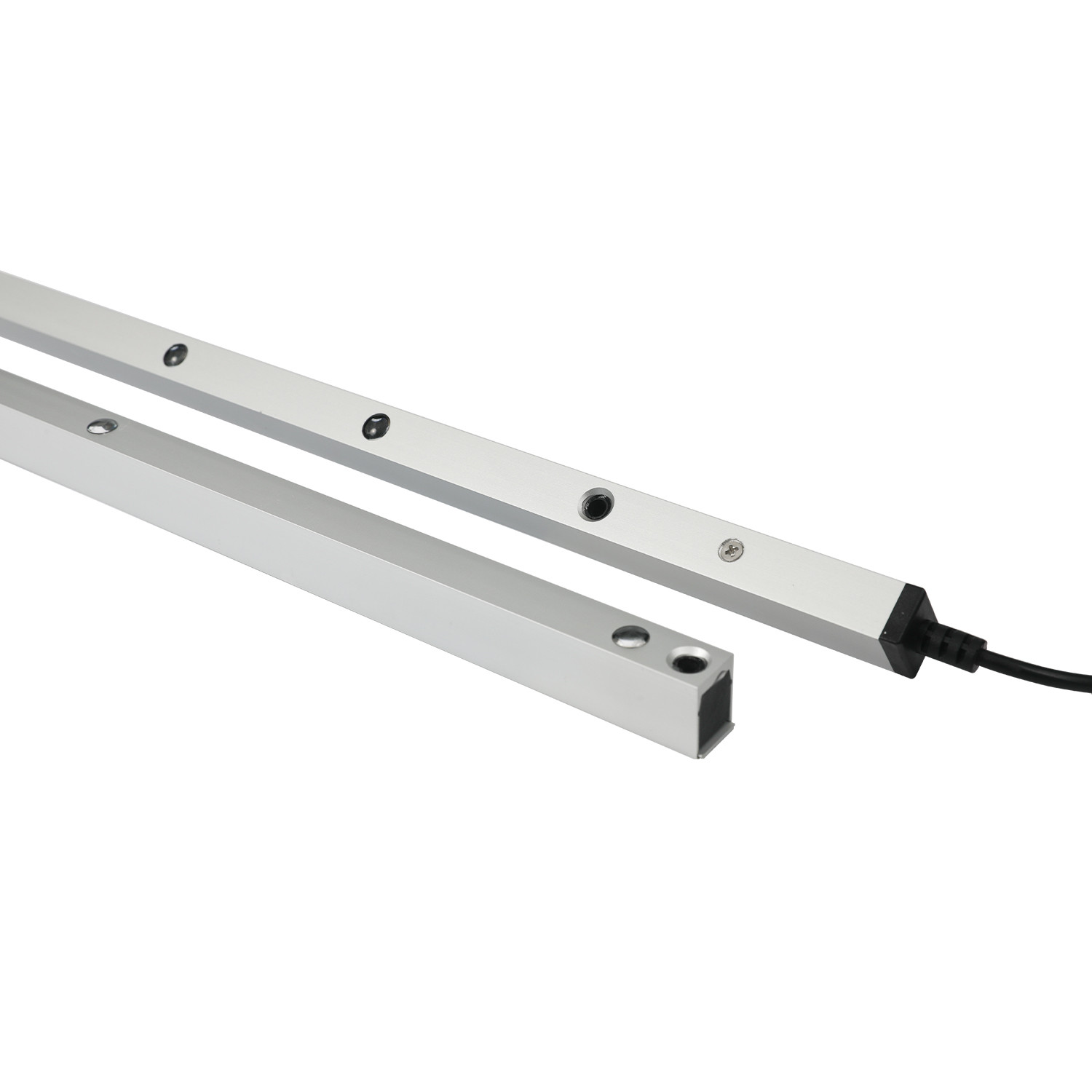

• Bahan Shell: paduan aluminium

Pedoman Pemasangan

1. Hapus Penutup dan Sambungkan Kabel:

   • Lepaskan penutup atas dan bawah sensor.
   • Menetapkan koneksi kawat dan rute ujung benang melalui port benang yang ditunjuk.

2. Posisi dan tanda lubang:

   • Align pemancar dan penerima secara paralel untuk mengkonfirmasi posisi instalasi.
   • Tandai posisi lubang dengan tepat di dinding.

3. Pengeboran dan Perbaikan:

   • Gunakan bor perkusi untuk membuat lubang di lokasi yang ditandai.
   • Masukkan colokan dinding ke lubang yang dibor dan amankan dengan sekrup.

4. Pemasangan pemancar dan penerima:

   • Pasang pemancar dan penerima ke dinding menggunakan sekrup M3 * 25.
   • Sambungkan catu daya dan uji keselarasan sensor.
   • Sesuaikan sudut dengan memutar tabung aluminium jika perlu.
   • Tekan sekrup berputar dengan aman setelah selaras.

5. Ganti penutup dan pengujian akhir:

   • Pasang kembali penutup atas dan bawah sensor dengan sekrup M2 * 8.
   • Melakukan tes akhir untuk memastikan fungsi sensor yang tepat.

Tingkatkan Keselamatan di Tempat Kerja

Tingkatkan keamanan dan keamanan operasi industri Anda dengan Door Sensor Photocell Light Curtain.pilihan instalasi yang fleksibelIntegrasi mulus dengan berbagai sistem kontrol pintu dan berbagai aplikasi membuatnya menjadi pilihan yang dapat diandalkan untuk meningkatkan keamanan di lingkungan industri.Kepercayaan pada kualitas dan kinerja tirai cahaya CL15-8L8 untuk memberikan keamanan dan ketenangan pikiran yang optimal.

Fitur

• Integrasi: Kompatibel dengan semua jenis sistem kontrol pintu
• Tipe pemasangan: Integrasi langsung ke tepi pintu karena pintu kosong
• Deskripsi: Sensor tirai lampu pintu keamanan otomatis
• Nomor Model: CL15-8L8 (8 balok, ketinggian 150cm)
• Tipe: Tirai lampu pengaman
• Penggunaan: Pintu berkecepatan tinggi, pintu bagian, pintu bergulir, pintu teleskopik penutupan vertikal, lift barang
• Teori: Tirai lampu keamanan sinar tembus digunakan untuk pintu cepat dan pintu jendela gulung untuk mencegah pemotongan (orang atau benda),dengan akurat mendeteksi orang atau benda yang lewat untuk memberikan sinyal pembukaan pintu dan menghindari potensi bahaya keamanan.
• Output: NO/NC, COM
• Arus kerja: <20mA@DC12V
• Tegangan kerja: DC12-24V
• Jarak deteksi: maksimal 8m
• Tinggi pelindung: Maksimal 1225mm (mode menyembunyikan), 1305mm (mode normal)
• Metode output: NO/NC, COM
• Balok: 8 balok

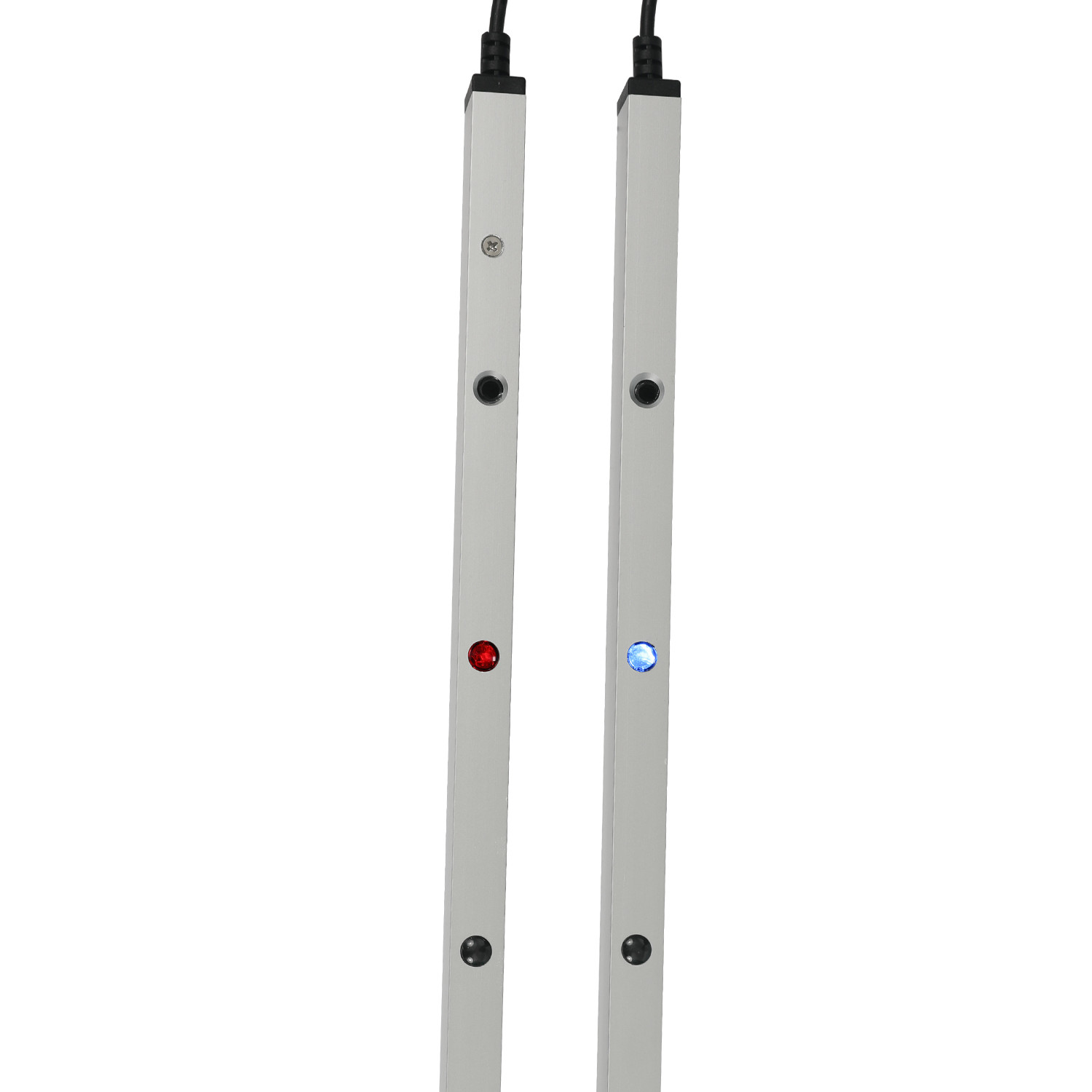

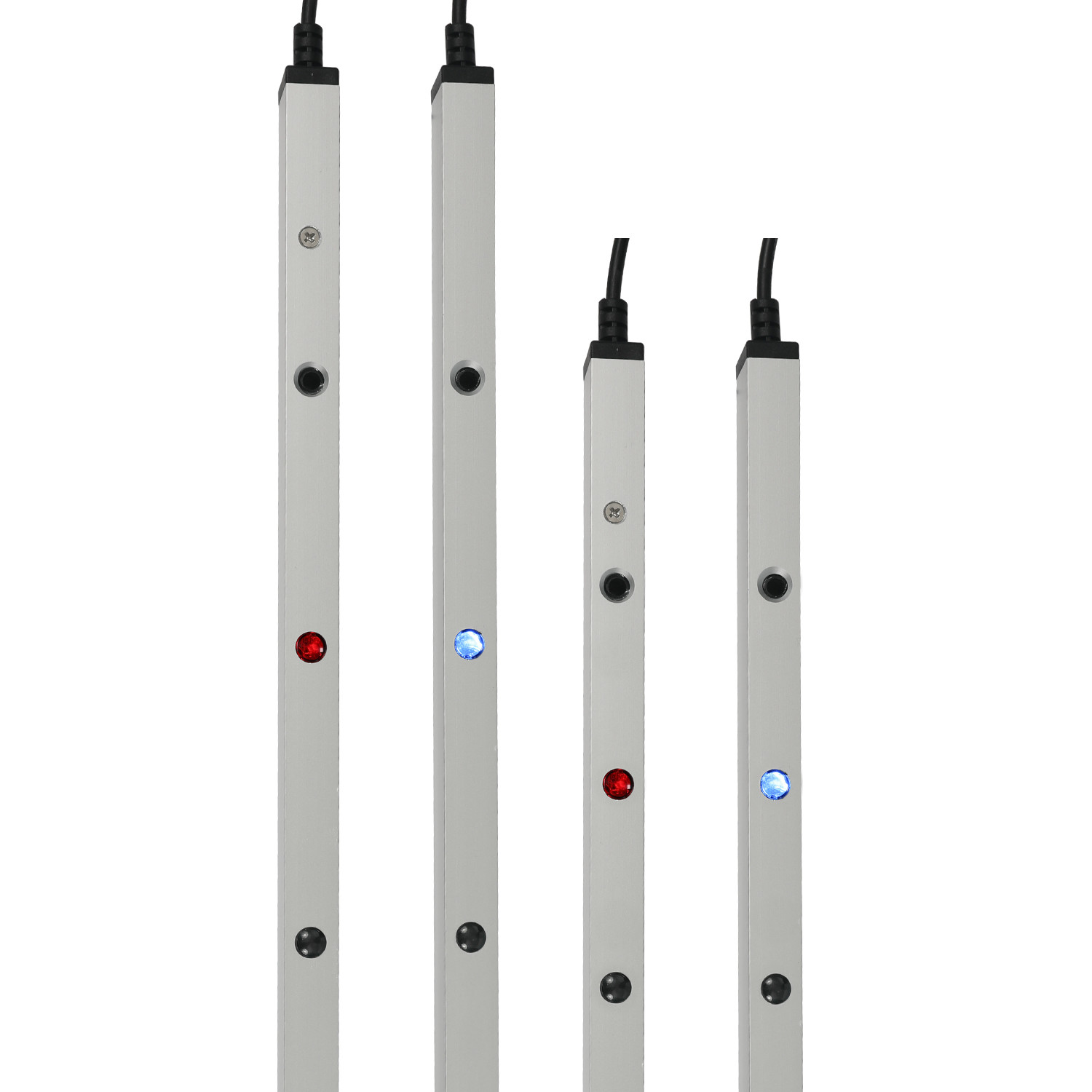

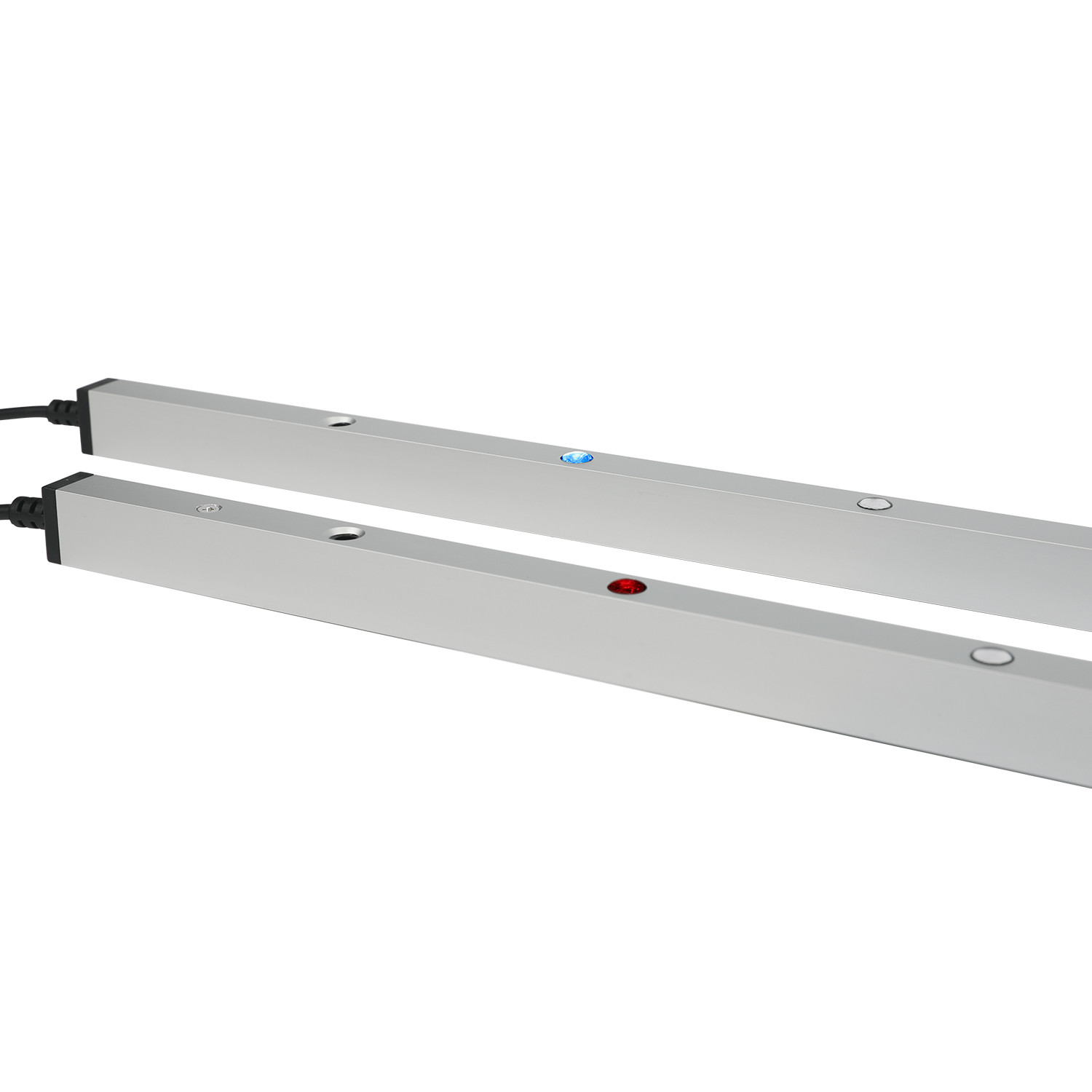

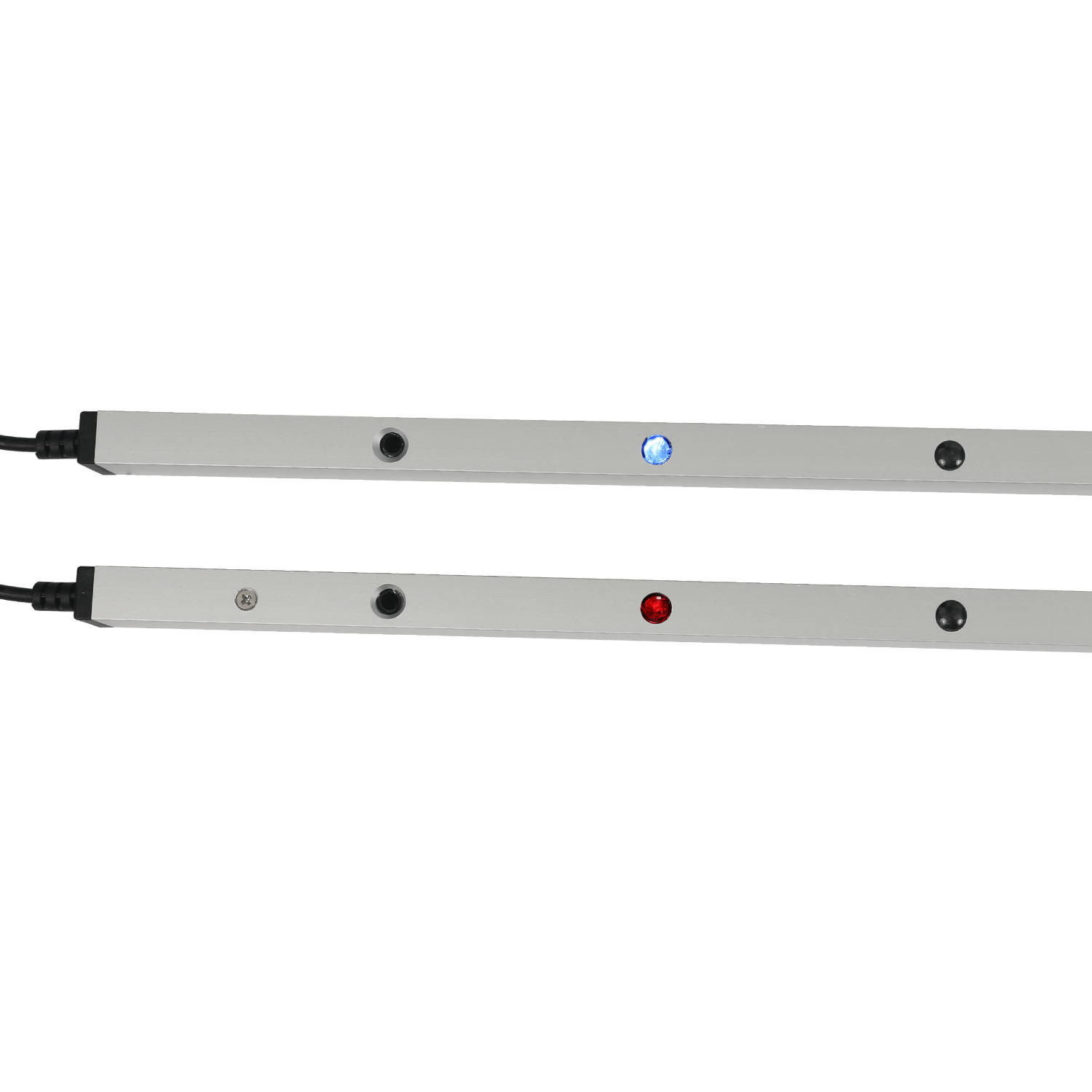

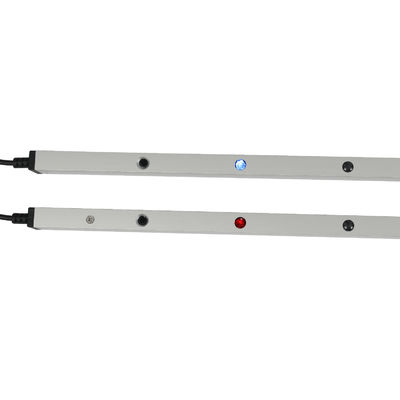

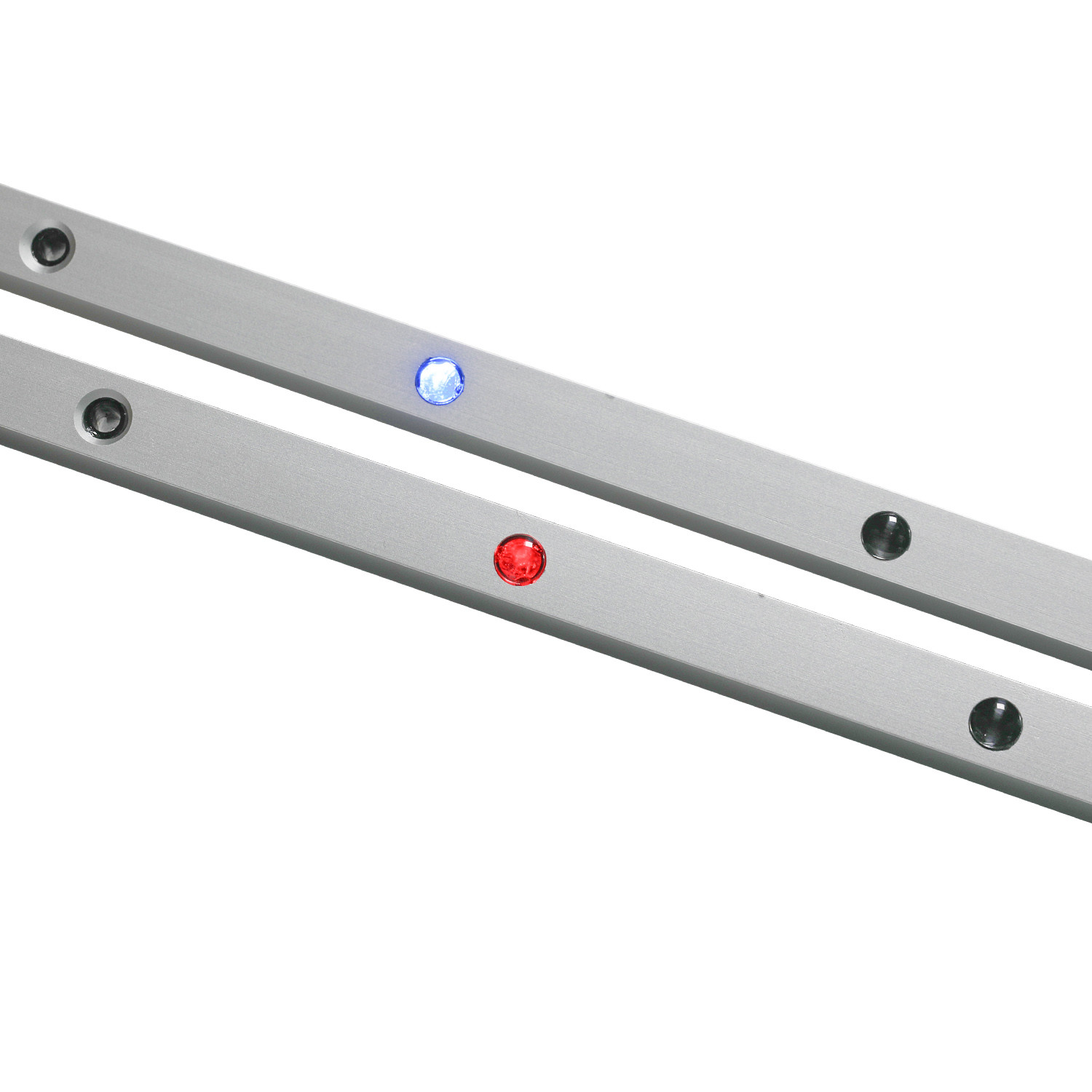

• Status LED:
  • Penerima: Cahaya merah (objek diblokir), Cahaya biru (tidak diblokir), lampu biru berkedip (emitter dan penerima tidak sejajar)
  • Transmitter: konstan cahaya biru (normal), kilat cahaya merah (tegangan di bawah 9V, di atas 28V)
• Suhu operasi: -20 ~ +70°C
• Tingkat perlindungan: IP67
• Bahan Shell: paduan aluminium

Tingkatkan keamanan pintu industri dengan sensor Infrared Light Curtain 1500mm kami.
