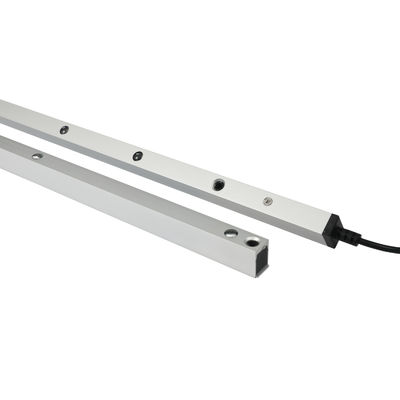

8 balok Keamanan Lampu Tirai Pintu Blanking Sensor Untuk Keamanan Pintu Bagian Kecepatan Tinggi

Shenzhen Jutai Comm Co., Ltd. - Pintu Sensor Photocell Light Curtain

Tirai Cahaya Blanking oleh Shenzhen Jutai Comm Co., Ltd. adalah perangkat keamanan canggih yang dirancang untuk meningkatkan keamanan dan fungsi pintu industri.Dengan sensor inframerah aktif yang kuat dengan ketahanan cahaya yang kuat, sensor ini memastikan operasi yang dapat diandalkan bahkan dalam kondisi pencahayaan yang menantang.Ini memberikan lapisan perlindungan penting untuk pengaturan industriSensor kelas industri ini menawarkan pemantauan keamanan yang komprehensif, menjadikannya investasi penting untuk keselamatan di tempat kerja.

Fitur Teknis dan Manfaat

• Integrasi sistem yang mulus: Sensor ini dirancang untuk integrasi yang mudah dengan berbagai sistem kontrol pintu, memastikan kompatibilitas dan efisiensi operasional yang mulus.
• Instalasi yang dapat disesuaikan: Desain sensor memungkinkan integrasi langsung ke tepi pintu, membuatnya sangat dapat disesuaikan dengan konfigurasi pintu dan skenario instalasi yang berbeda.
• Kompak dan Efisien: Model CL15-8L8 adalah tirai cahaya kompak yang dirancang khusus untuk pintu dan gerbang otomatis, memberikan langkah-langkah keamanan yang dapat diandalkan dengan jejak minimal.
• Lingkup aplikasi yang luas: Ideal untuk pintu berkecepatan tinggi, pintu bagian, pintu bergulir, pintu teleskopik penutupan vertikal, dan lift kargo,menunjukkan fleksibilitasnya dalam aplikasi industri yang berbeda.
• Kemampuan Deteksi yang Tepat: Menggunakan teknologi through-beam untuk secara akurat mendeteksi kehadiran orang atau benda, sehingga mencegah kecelakaan dan memastikan operasi pintu tepat waktu.
• Opsi output yang fleksibel: Menawarkan beberapa metode output (NO/NC dan COM), meningkatkan fleksibilitas untuk integrasi dengan berbagai sistem kontrol pintu.
• Efisiensi Energi: Bekerja dengan konsumsi arus rendah kurang dari 20mA pada DC12V dan mendukung rentang tegangan kerja DC12-24V, memastikan kinerja hemat energi.
• Pengkabelan yang disederhanakan: Tirai lampu keamanan blanking tidak memerlukan kabel sinkronisasi antara pemancar dan penerima, menyederhanakan pengkabelan di tempat dan menghemat bahan.Emitter hanya membutuhkan kabel listrik, dan penerima hanya membutuhkan kabel daya dan relay sinyal kabel output. sinyal sinkronisasi tertanam dalam sinar inframerah,dengan logika papan sirkuit yang memungkinkan sinkronisasi antara pemancar dan penerima melalui transmisi inframerah.

Spesifikasi Utama

• Model: CL15-8L8
• Teknologi: Sensor inframerah aktif dengan ketahanan cahaya yang kuat
• Jarak deteksi: 8 meter
• Waktu Tanggapan: Cepat dan dapat diandalkan
• Arus kerja: < 20mA pada DC12V
• Tegangan kerja: DC12-24V
• Metode output: NO/NC dan COM
• Aplikasi: Pintu kecepatan tinggi, pintu bagian, pintu bergulir, pintu teleskopik penutupan vertikal, lift barang
• Ketinggian pelindung: Maksimal 1225mm (mode menyembunyikan), 1305mm (mode normal)
• Suhu operasi: -20 ~ +70°C
• Tingkat perlindungan: IP67
• Bahan Shell: paduan aluminium

Pedoman Pemasangan

1. Hapus Penutup dan Sambungkan Kabel:

   • Lepaskan penutup atas dan bawah sensor.
   • Menetapkan koneksi kawat dan rute ujung benang melalui port benang yang ditunjuk.

2. Posisi dan tanda lubang:

   • Align pemancar dan penerima secara paralel untuk mengkonfirmasi posisi instalasi.
   • Tandai posisi lubang dengan tepat di dinding.

3. Pengeboran dan Perbaikan:

   • Gunakan bor perkusi untuk membuat lubang di lokasi yang ditandai.
   • Masukkan colokan dinding ke lubang yang dibor dan amankan dengan sekrup.

4. Pemasangan pemancar dan penerima:

   • Pasang pemancar dan penerima ke dinding menggunakan sekrup M3 * 25.
   • Sambungkan catu daya dan uji keselarasan sensor.
   • Sesuaikan sudut dengan memutar tabung aluminium jika perlu.
   • Tekan sekrup berputar dengan aman setelah selaras.

5. Ganti penutup dan pengujian akhir:

   • Pasang kembali penutup atas dan bawah sensor dengan sekrup M2 * 8.
   • Melakukan tes akhir untuk memastikan fungsi sensor yang tepat.

Tingkatkan Keselamatan di Tempat Kerja

Tingkatkan keamanan dan keamanan operasi industri Anda dengan Door Sensor Photocell Light Curtain.pilihan instalasi yang fleksibelIntegrasi mulus dengan berbagai sistem kontrol pintu dan berbagai aplikasi membuatnya menjadi pilihan yang dapat diandalkan untuk meningkatkan keamanan di lingkungan industri.Kepercayaan pada kualitas dan kinerja tirai cahaya CL15-8L8 untuk memberikan keamanan dan ketenangan pikiran yang optimal.

Fitur

• Terintegrasi dalam semua jenis sistem kontrol pintu
• Tipe pemasangan: Integrasi langsung ke tepi pintu karena pintu kosong
• Deskripsi: Sensor tirai lampu pintu keamanan otomatis
• Nomor Model: CL15-8L8 (8 balok, ketinggian 150cm)
• Tipe: Tirai lampu pengaman
• Penggunaan: Pintu berkecepatan tinggi, pintu bagian, pintu bergulir, pintu teleskopik penutupan vertikal, lift barang
• Teori: Tirai lampu keamanan sinar tembus digunakan untuk pintu cepat dan pintu jendela gulung untuk mencegah pemotongan (orang atau benda),dan dapat secara akurat mendeteksi orang atau benda yang lewat untuk memberikan sinyal pembukaan pintu untuk menghindari potensi bahaya keamanan.
• Output: NO/NC, COM
• Deskripsi: Tirai lampu keselamatan
• Arus kerja: <20mA@DC12V
• Tegangan kerja: DC12-24V
• Jarak deteksi: maksimal 8m
• Ketinggian pelindung: Maksimal 1225mm (mode menyembunyikan), 1305mm (mode normal)
• Metode output: NO/NC, COM
• Balok: 8 balok
• Status LED:
  • Penerima: Cahaya merah (objek diblokir), Cahaya biru (tidak diblokir), lampu biru berkedip (emitter dan penerima tidak sejajar)
  • Transmitter: konstan cahaya biru (normal), kilat cahaya merah (tegangan di bawah 9V, di atas 28V)
• Suhu operasi: -20 ~ +70°C
• Tingkat perlindungan: IP67
• Bahan Shell: paduan aluminium

Tingkatkan keamanan pintu industri dengan sensor Infrared Light Curtain 1500mm kami.
