30m kabel Infrared Gate Beam untuk keamanan gerbang otomatis

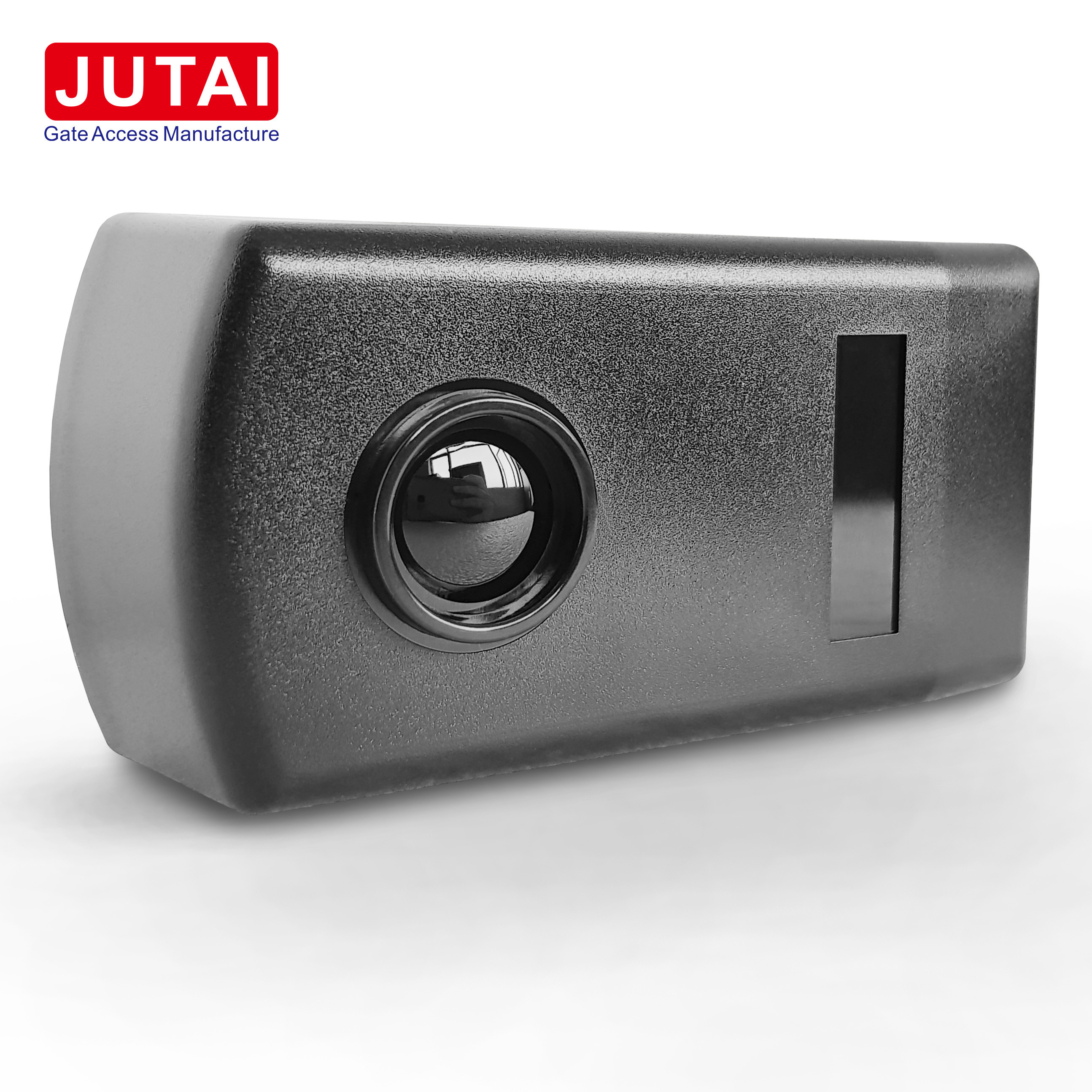

Meningkatkan Keamanan dan Efisiensi Dengan Sensor Sinar InfraMerah JUTAI IR-20

1Fitur utama:

1.1 Deteksi jarak jauh: Dengan jarak deteksi yang luar biasa hingga 30 meter bahkan dalam sinar matahari di luar ruangan, IR-20 memastikan cakupan yang luas dan kemampuan deteksi yang dapat diandalkan.

1.2 Sensitivitas Tinggi: Mampu mendeteksi dengan akurat bahkan benda terkecil atau gerakan halus, IR-20 memberikan keamanan dan efisiensi yang lebih tinggi.

1.3 Waktu Tanggapan Cepat: Dengan waktu tanggap yang sangat cepat, IR-20 sangat ideal untuk aplikasi yang membutuhkan deteksi cepat, memastikan tindakan yang cepat dan efektif.

1.4 Ketahanan interferensi yang tinggi: Dirancang untuk menahan interferensi cahaya lingkungan, seperti sinar matahari atau lampu kendaraan, IR-20 memastikan kinerja yang stabil dalam kondisi apapun.

1.5 Mudah Dipasang: Dirancang untuk pemasangan dan penyelarasan yang mudah, IR-20 memudahkan pengguna untuk mengatur dan memelihara, meminimalkan waktu henti dan kerumitan.

2Aplikasi:

2.1 Pintu Otomatis dan Sistem Kontrol Akses: Digunakan untuk mendeteksi orang atau kendaraan yang lewat, secara otomatis mengendalikan pembukaan dan penutupan pintu, memastikan kontrol akses yang lancar.

2.2 Sistem keamanan: Dalam aplikasi keamanan, IR-20 mendeteksi masuknya orang yang tidak sah, yang umumnya digunakan untuk keamanan perimeter, jendela, dan pintu, meningkatkan tindakan keamanan secara keseluruhan.

2.3 Otomatisasi Industri: Digunakan di jalur produksi dan sabuk pengantar untuk mendeteksi posisi dan gerakan objek, mengendalikan operasi mesin, dan mengoptimalkan proses industri.

2.4 Manajemen Parkir: Digunakan di tempat parkir untuk mendeteksi masuk dan keluar kendaraan, mengendalikan gerbang penghalang, atau memantau kepekatan tempat parkir, memastikan aliran lalu lintas yang efisien dan manajemen.

3Instruksi pemasangan:

3.1 Akses ke bagian dalam: Buka panel depan sel foto untuk mengakses komponen interiornya.

3.2 Penempatan kabel dan pemasangan dasar: Masukkan kabel ke dalam slot masing-masing dan pasangkan basis dengan aman ke dinding.

3.3 Pemasangan pada dinding atau permukaan logam: Bor lubang dan masukkan sekrup yang cocok untuk pemasangan dinding atau permukaan logam.

3.4 Membuat Koneksi: Sambungkan kabel dan daya sel foto dengan tegangan antara 12 dan 24V DC/AC.

3.5 Memastikan Posisi yang Tepat: Selaraskan sel foto dengan benar, memastikan LED merah tetap dimatikan ketika selaras dengan benar.

3.6 Sistem pengujian: Ganggu sinar inframerah untuk memverifikasi respon relay.

3.7 Panel depan yang aman: Ganti panel depan dan amankan dengan sekrup yang disediakan untuk fungsi yang tepat.

4Keuntungan dan Fitur:

4.1 Integrasi serbaguna: Terintegrasi dengan lancar dengan semua sistem kontrol pintu, memastikan kompatibilitas dan kemudahan penggunaan.

4.2 Pilihan pemasangan fleksibel: Mempermudah pemasangan dengan pilihan pemasangan yang dapat disesuaikan, termasuk integrasi tepi pintu.

4.3 Keamanan Pintu Otomatis: Menyediakan langkah-langkah keamanan yang dapat diandalkan untuk pintu dan gerbang otomatis, meningkatkan keamanan secara keseluruhan.

4.4 Jangkauan aplikasi yang luas: Cocok untuk berbagai jenis pintu dan aplikasi industri, memastikan penggunaan serbaguna.

4.5 Deteksi yang akurat: Mendeteksi orang atau benda yang melewati dengan presisi, mencegah kecelakaan dan memastikan keamanan.

4.6 Operasi yang efisien: Menawarkan arus kerja rendah dan pilihan output serbaguna untuk kinerja yang efisien dan andal.

4.7 IP67 Waterproof Rating: Tahan terhadap lingkungan yang keras dengan rating IP67, memastikan daya tahan dan umur panjang.

5Kesimpulan:

Singkatnya, JUTAI IR-20 Infrared Beam Sensor menawarkan keamanan dan efisiensi yang tak tertandingi di berbagai aplikasi.dan proses instalasi yang mudah, IR-20 menjamin ketenangan pikiran dan kenyamanan dalam lingkungan yang beragam, menjadikannya komponen penting dari sistem kontrol akses dan keamanan modern.




Parameter teknis

Rincian koneksi JUTAI IR-20

Panduan pemasangan untuk sel foto IR-20M

1Akses ke Interior:

1.1 Angkat panel depan sel foto untuk mengakses komponen interiornya.

2Penempatan kabel dan pemasangan dasar:

2.1 Masukkan kabel ke slot rumah yang ditunjuk.

2.2 Pasang dengan kuat dasar sel foto ke dinding untuk memastikan stabilitas.

3. Pemasangan pada dinding atau permukaan logam:

3.1 Untuk pemasangan dinding, bor tiga lubang 5 ø dan masukkan jangkar sekrup yang sesuai.

3.2 Untuk pemasangan pada permukaan logam, bor tiga lubang 3 ø untuk sekrup yang mengetuk sendiri.

4Buat Koneksi:

4.1 Sambungkan kabel yang diperlukan ke sel foto.

4.2 Daya sel foto dengan tegangan antara 12 dan 24V DC/AC.

5. Pastikan Posisi yang Tepat:

5.1 Memverifikasi posisi, keselarasan, dan koneksi sel foto yang benar.

5.2 Pastikan bahwa lampu LED merah pada penerima tetap dimatikan ketika dikonfigurasi dengan benar.

5.3 LED merah akan menyala ketika sinar inframerah terputus.

6Tutup dengan panel depan:

6.1 Setelah koneksi diverifikasi, tutupkan sel foto dengan panel depan.

6.2 Masukkan dengan kuat sampai berhenti, lalu tutup dengan aman.

7Sistem pengujian:

7.1 Uji sistem dengan mengganggu sinar inframerah beberapa kali.

7.2 Memastikan respon relay yang tepat untuk memvalidasi fungsionalitas.

8Aman panel depan:

8.1 Akhirnya, amankan panel depan di tempatnya dengan menggunakan sekrup yang disediakan.

Dengan teliti mengikuti instruksi langkah demi langkah ini, Anda dapat memastikan pemasangan dan fungsi fotokel IR-20M yang tepat, meningkatkan keamanan dan efisiensi dalam aplikasi Anda.

Pedoman pemasangan:

1. Siapkan Situs Instalasi: Pilih lokasi yang cocok untuk memasang JUTAI IR-20 20 meter kabel inframerah sel foto.Memastikan area bebas dari penghalang dan memberikan cakupan optimal untuk deteksi.

2. Posisi pemasangan: pasang fotokel inframerah pada ketinggian dan sudut yang memungkinkan cakupan dan rentang deteksi maksimum.Bertujuan untuk permukaan pemasangan yang stabil dan aman untuk mencegah setiap gerakan atau kesalahan keselarasan.

3. Sambungan kabel: Sambungkan kabel fotokel inframerah sesuai dengan diagram kabel atau manual pengguna yang disediakan.Memastikan isolasi yang tepat dan koneksi yang aman untuk mencegah masalah listrik.

4. Sumber Daya: Menyediakan sumber daya yang stabil dalam kisaran tegangan yang ditentukan (biasanya 12-24V DC) ke sel foto inframerah.

5. Perataan dan pengujian: Setelah dipasang dan didukung, selaraskan lampu inframerah untuk memastikan mereka saling menghadap dan jarak deteksi memenuhi kebutuhan Anda.Uji sel foto dengan menghalangi sinar inframerah dan memverifikasi respon relay.

6. Penyetelan halus: Jika perlu, penyetelan halus pengaturan keselarasan dan sensitivitas sel foto inframerah untuk mengoptimalkan kinerjanya dan meminimalkan alarm palsu atau deteksi yang terlewatkan.

7. Pemasangan yang aman: Setelah mengkonfirmasi operasi yang benar, pasangkan sel foto inframerah dengan aman di tempatnya menggunakan perangkat keras pemasangan yang disediakan.Pastikan semua koneksi ketat dan unit dilindungi dari faktor lingkungan.

Dengan mengikuti pedoman pemasangan ini dengan cermat Anda dapat mengalami keandalan tingkat atas dan kinerja dengan JUTAI IR-20 20 meter kabel inframerah sel foto,memberikan keamanan dan kenyamanan yang tak tertandingi untuk kebutuhan Anda.
