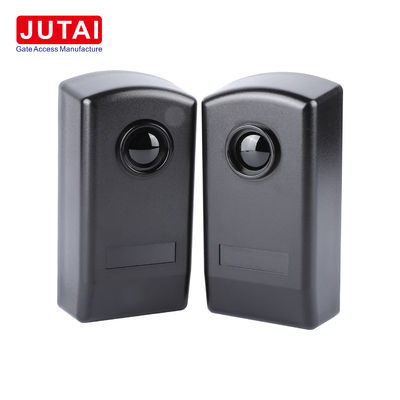

JUTAI Gerbang Otomatis Photocell Infrared Gerbang Keamanan Sinar Dengan Jangkauan 30m

JUTAI Gerbang Otomatis Photocell Infrared Photocell Beam Wired Sensor Dengan Jangkauan 30m

Meningkatkan Keamanan dan Efisiensi Dengan Sensor Sinar InfraMerah JUTAI IR-20

1. Fitur Utama:

1.1 Jarak Deteksi yang Luas: IR-20 memiliki jarak deteksi yang mengesankan hingga 30 meter, memastikan cakupan yang luas bahkan dalam kondisi luar yang menantang.

1.2 Sensitivitas yang ditingkatkan: Sensitivitasnya yang tinggi memungkinkan deteksi yang akurat dari benda-benda kecil atau gerakan halus, memperkuat langkah-langkah keamanan.

1.3 Waktu Tanggapan Cepat: Dilengkapi dengan waktu tanggap yang cepat seperti kilat, IR-20 dengan cepat mendeteksi dan bereaksi terhadap ancaman potensial, memastikan tindakan tepat waktu.

1.4 Resilient to Interference: Dirancang untuk menahan gangguan cahaya lingkungan, seperti sinar matahari atau lampu kendaraan, IR-20 mempertahankan kinerja yang konsisten terlepas dari faktor eksternal.

1.5 Pemasangan yang ramah pengguna: Dirancang untuk pemasangan dan penyelarasan yang mudah, IR-20 menyederhanakan prosedur pemasangan, mengurangi waktu henti dan merampingkan tugas pemeliharaan.

2. Aplikasi:

2.1 Pengendalian Akses Tanpa Sambutan: Ideal untuk pintu otomatis dan sistem pengendalian akses, IR-20 memfasilitasi perjalanan yang lancar bagi orang atau kendaraan, meningkatkan keamanan dan kenyamanan.

2.2 Langkah-langkah Keamanan yang Kuat: Dalam aplikasi keamanan, IR-20 secara efektif mendeteksi masuk tidak sah, memperkuat protokol keamanan perimeter, jendela, dan pintu.

2.3 Optimalisasi Industri: Dalam pengaturan industri, IR-20 mengoptimalkan jalur produksi dengan mendeteksi posisi dan gerakan objek dengan akurat, meningkatkan efisiensi operasional.

2.4 Manajemen Parkir yang Efisien: Digunakan di tempat parkir, IR-20 secara efisien mengelola masuk dan keluar kendaraan, memastikan aliran lalu lintas yang lancar dan pemanfaatan tempat parkir yang efektif.

3. Instruksi pemasangan:

3.1 Akses Mudah: Buka panel depan sel foto untuk mengakses komponen internal dengan mudah.

3.2 Pengaman yang aman: Masukkan kabel ke dalam slot yang ditunjuk dan pasangkan alasnya dengan kuat ke dinding, memastikan stabilitas selama operasi.

3.3 Opsi Pemasangan Serbaguna: Pilih metode pemasangan yang sesuai untuk permukaan dinding atau logam, memastikan penempatan yang aman.

3.4 Sambungan yang tepat: Sambungkan kabel dan daya sel foto dalam kisaran tegangan yang ditentukan untuk kinerja optimal.

3.5 Perataan yang tepat: Perataan sel foto dengan benar untuk mempertahankan fungsi yang tepat, yang ditunjukkan oleh status LED merah.

3.6 Pengujian fungsional: Memverifikasi respon relay dengan mengganggu sinar inframerah, memastikan operasi yang dapat diandalkan.

3.7 Penutupan aman: Ganti panel depan dan amankan dengan sekrup yang disediakan untuk menjaga integritas dan fungsionalitas.

4. Keuntungan dan Fitur:

4.1 Integrasi mulus: IR-20 terintegrasi dengan mulus dengan berbagai sistem kontrol pintu, menawarkan kompatibilitas dan kemudahan penggunaan.

4.2 Solusi Pemasangan Fleksibel: Pilihan pemasangan yang dapat disesuaikan, termasuk integrasi tepi pintu, menyederhanakan prosedur pemasangan untuk kenyamanan yang ditingkatkan.

4.3 Langkah-langkah Keamanan yang Dapat Diandalkan: Dengan fitur keamanan yang kuat, IR-20 memastikan perlindungan yang dapat diandalkan untuk pintu dan gerbang otomatis, memprioritaskan keselamatan pengguna.

4.4 Lingkup aplikasi serbaguna: Cocok untuk berbagai jenis pintu dan lingkungan industri, IR-20 menawarkan fleksibilitas dalam penggunaan dan penyebaran.

4.5 Kemampuan deteksi presisi: Deteksi yang akurat terhadap individu atau benda yang melewati memastikan pencegahan kecelakaan dan peningkatan langkah-langkah keamanan.

4.6 Kinerja yang efisien: IR-20 beroperasi dengan konsumsi daya rendah dan menawarkan pilihan output serbaguna, memastikan kinerja yang efisien dan dapat diandalkan.

4.7 Ketahanan dalam Kondisi Kekerasan: Kelas tahan air IP67 memungkinkan IR-20 untuk menahan kondisi lingkungan yang menantang, memastikan umur panjang dan daya tahan.

5. Kesimpulan:

Kesimpulannya, JUTAI IR-20 Infrared Beam Sensor berdiri sebagai puncak keamanan dan efisiensi di berbagai aplikasi.dan proses instalasi yang mudah digunakan, IR-20 memberikan kinerja yang tak tertandingi dalam memastikan keamanan dan kenyamanan dalam lingkungan yang beragam,memperkuat perannya sebagai komponen penting dari sistem kontrol akses dan keamanan modern.




Parameter teknis

Rincian koneksi JUTAI IR-20

Menginstal sel foto IR-20M: Panduan Langkah demi Langkah

1. Akses ke Interior:

1.1 Angkat panel depan sel foto dengan lembut untuk mengungkapkan komponen interiornya, memungkinkan akses yang mudah selama pemasangan.

2. Penempatan kabel dan pemasangan dasar:

2.1 Masukkan kabel dengan hati-hati ke slot rumah yang ditunjuk di dalam sel foto.

2.2 Pasanglah dasar fotokel dengan aman ke dinding dengan menggunakan perlengkapan pemasangan yang sesuai, memastikan stabilitas dan keandalan.

3. Pemasangan pada dinding atau permukaan logam:

3.1 Jika dipasang di dinding, bor tiga lubang 5 ø dan masukkan jangkar sekrup yang sesuai untuk mengikat fotocell dengan kuat.

3.2 Untuk pemasangan pada permukaan logam, bor tiga lubang 3 ø dan gunakan sekrup yang mengetuk sendiri untuk memastikan pemasangan yang aman.

4. Buat Koneksi:

4.1 Sambungkan kabel yang diperlukan ke sel foto, memastikan isolasi yang tepat dan koneksi yang aman.

4.2 Daya sel foto dengan tegangan stabil antara 12 dan 24V DC/AC untuk memungkinkan operasinya.

5. Memastikan Posisi yang Tepat:

5.1 Memverifikasi posisi, keselarasan, dan koneksi yang benar dari komponen sel foto untuk mengoptimalkan kinerja.

5.2 Memastikan bahwa indikator LED merah pada penerima tetap dimatikan ketika sel foto dikonfigurasi dengan benar.

5.3 Lampu LED merah akan menyala jika sinar inframerah terputus, menunjukkan potensi penghalang.

6. Tutup dengan panel depan:

6.1 Setelah semua koneksi diverifikasi, tutupkan sel foto dengan hati-hati dengan panel depan.

6.2 Masukkan panel depan dengan kuat sampai berhenti, memastikan pas yang ketat, dan kemudian tutup dengan aman untuk melindungi komponen internal.

7. Sistem pengujian:

7.1 Melakukan pengujian sistem secara menyeluruh dengan sengaja mengganggu sinar inframerah beberapa kali.

7.2 Mengamati dan mengkonfirmasi respon relay yang tepat untuk memvalidasi fungsionalitas sel foto.

8. Aman panel depan:

8.1 Akhirnya, amankan panel depan di tempatnya dengan menggunakan sekrup yang disediakan, memastikan tetap terikat dengan aman pada sel foto.

Dengan mengikuti instruksi langkah demi langkah ini, Anda dapat dengan percaya diri menginstal dan memastikan fungsi fotocell IR-20M yang tepat,Dengan demikian meningkatkan keamanan dan efisiensi dalam aplikasi Anda.

Pedoman pemasangan:

1. Siapkan Situs Instalasi: Pilih lokasi yang cocok untuk memasang JUTAI IR-20 20 meter kabel inframerah sel foto.Memastikan area bebas dari penghalang dan memberikan cakupan optimal untuk deteksi.

2. Posisi pemasangan: pasang fotokel inframerah pada ketinggian dan sudut yang memungkinkan cakupan dan rentang deteksi maksimum.Bertujuan untuk permukaan pemasangan yang stabil dan aman untuk mencegah setiap gerakan atau kesalahan keselarasan.

3. Sambungan kabel: Sambungkan kabel fotokel inframerah sesuai dengan diagram kabel atau manual pengguna yang disediakan.Memastikan isolasi yang tepat dan koneksi yang aman untuk mencegah masalah listrik.

4. Sumber Daya: Menyediakan sumber daya yang stabil dalam kisaran tegangan yang ditentukan (biasanya 12-24V DC) ke sel foto inframerah.

5. Perataan dan pengujian: Setelah dipasang dan didukung, selaraskan lampu inframerah untuk memastikan mereka saling menghadap dan jarak deteksi memenuhi kebutuhan Anda.Uji sel foto dengan menghalangi sinar inframerah dan memverifikasi respon relay.

6. Penyetelan halus: Jika perlu, penyetelan halus pengaturan keselarasan dan sensitivitas sel foto inframerah untuk mengoptimalkan kinerjanya dan meminimalkan alarm palsu atau deteksi yang terlewatkan.

7. Pemasangan yang aman: Setelah mengkonfirmasi operasi yang benar, pasangkan sel foto inframerah dengan aman di tempatnya menggunakan perangkat keras pemasangan yang disediakan.Pastikan semua koneksi ketat dan unit dilindungi dari faktor lingkungan.

Dengan mengikuti pedoman pemasangan ini dengan cermat Anda dapat mengalami keandalan tingkat atas dan kinerja dengan JUTAI IR-20 20 meter kabel inframerah sel foto,memberikan keamanan dan kenyamanan yang tak tertandingi untuk kebutuhan Anda.
