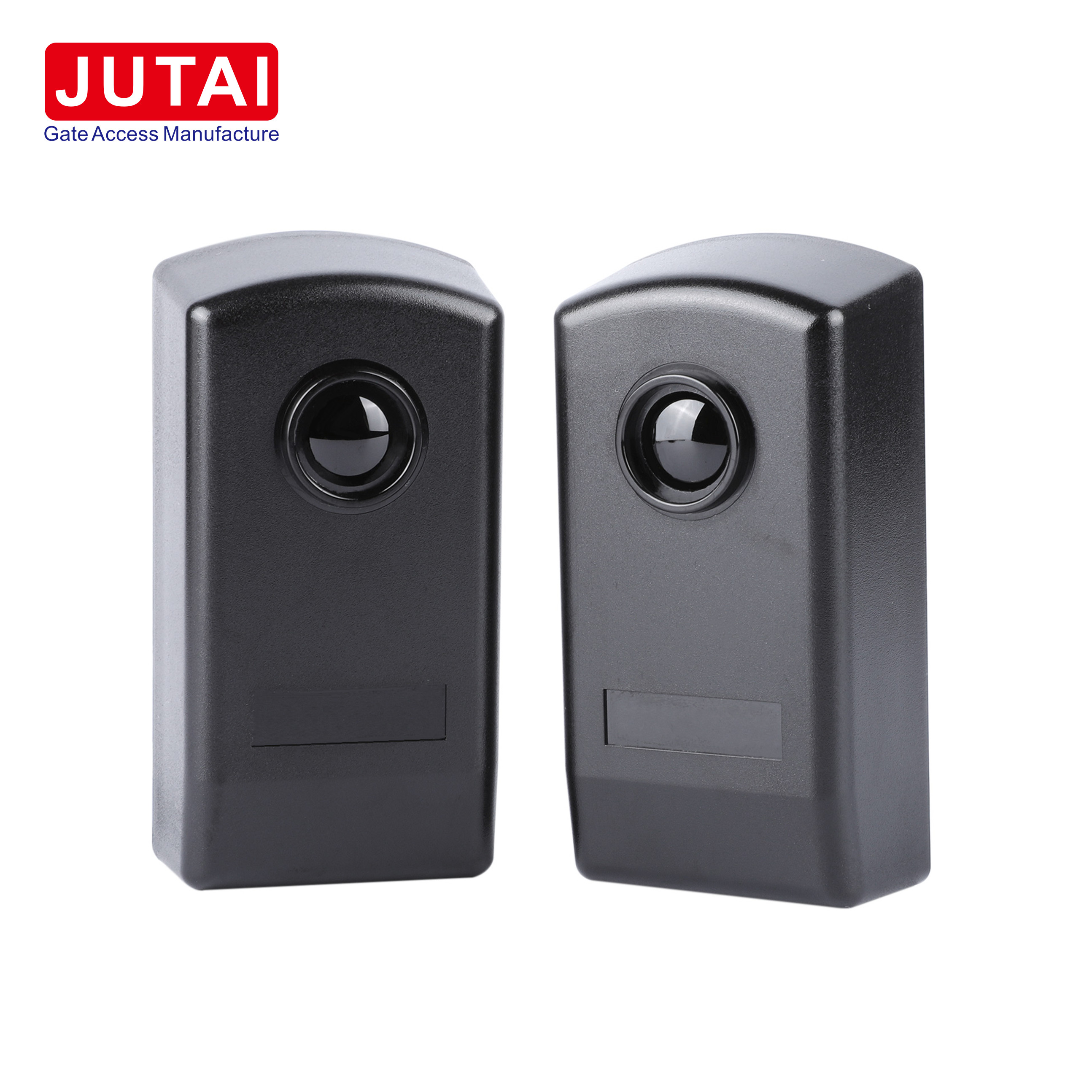

Sensor fotoelektrik anti cahaya yang kuat untuk penghalang boom keamanan gerbang otomatis

Sensor fotoelektrik anti cahaya yang kuat untuk penghalang boom keamanan gerbang otomatis

Pengalaman keamanan yang lebih tinggi dan kenyamanan dengan JUTAI Sensor Pintu Otomatis Infrared Photocell. sensor ini dirancang dengan cermat segera mendeteksi gangguan dalam sinar inframerah,dengan cepat memicu sinyal switch relay. Versatilitasnya meluas ke berbagai aplikasi, termasuk penghalang parkir, gerbang pejalan kaki, dan gerbang kendaraan untuk induksi tubuh.itu berfungsi sebagai sistem deteksi anti-pencuri yang dapat diandalkan untuk jendela, pintu, dan lorong.

Fitur Unik:

• Detektor Sinar Tunggal: Digunakan secara luas di pintu geser otomatis, pintu penutup, pintu garasi, dan jendela, detektor sinar tunggal ini menawarkan keandalan yang tak tertandingi.
• Transmitter dan Penerima Terintegrasi: Setiap unit memiliki transmitter dan penerima terintegrasi dengan amplifier, memancarkan sinar inframerah sempit untuk menangkal gangguan cahaya eksternal secara efektif.
• Jangkauan deteksi yang dapat diandalkan: Meskipun dipasang pada ketinggian rendah (20-40 cm di atas permukaan tanah), sensor ini mempertahankan jangkauan deteksi yang konsisten 2-20 meter.
• Kemampuan Deteksi Sendiri IR-20: Disesuaikan untuk pintu geser, sensor IR-20 menawarkan kemampuan deteksi diri.pintu berhenti menutup dan dengan cepat mundur ke posisi terluas, meningkatkan keamanan dan kenyamanan.

Fungsionalitas:

Posisikan setiap pasangan detektor di titik yang berlawanan untuk membentuk zona inframerah di antara mereka.Deteksi gerakan dalam zona ini segera memicu sinyal alarm yang ditransmisikan ke host alarm keamanan (tidak termasuk). Ideal untuk integrasi mulus ke dalam pengaturan keamanan di lembaga pendidikan, kompleks komersial, fasilitas medis, tempat tinggal, dan seterusnya.

Kinerja yang konsisten:

Terlepas dari skenario cuaca buruk seperti hujan atau badai debu, ruang lingkup deteksi mempertahankan kinerja yang konsisten.Desain kompak dan tahan air IP65 dari JUTAI IR-20 Infrared Photo Sensor memastikan ketahanan yang luar biasa terhadap radiasi ultraviolet dan partikel abrasif, meningkatkan ketahanan di lingkungan luar ruangan.

Dukungan Komprehensif:

Setiap paket termasuk manual pengguna bahasa Inggris dengan diagram ilustrasi, memberikan panduan komprehensif untuk instalasi dan konfigurasi yang mudah.

Singkatnya, JUTAI Automatic Door Sensor Infrared Photocell menawarkan keamanan dan fleksibilitas yang tak tertandingi di berbagai aplikasi, memastikan ketenangan pikiran dan kenyamanan di berbagai lingkungan.




Parameter teknis

Rincian koneksi JUTAI IR-20

Untuk memasang sel foto IR-20M, ikuti instruksi langkah demi langkah ini:

1. Akses Interior: Angkat panel depan sel foto untuk mengakses komponen interiornya.

2. Penempatan kabel dan pemasangan dasar: Masukkan kabel ke slot rumah masing-masing dan pasang dengan aman dasar sel foto ke dinding.

3. Pemasangan pada dinding atau permukaan logam:

   • Jika dipasang di dinding, bor tiga lubang 5 ø dan masukkan jangkar sekrup yang sesuai.
   • Untuk pemasangan pada permukaan logam, bor tiga lubang 3 ø untuk sekrup self-tapping.

4. Buat Koneksi: Sambungkan kabel yang diperlukan dan hidupkan sel foto dengan tegangan antara 12 dan 24V DC/AC.

5. Pastikan Posisi yang Tepat: Pastikan sel foto berada di posisi yang benar, sejajar, dan terhubung. LED merah pada penerima harus tetap dimatikan jika semuanya dikonfigurasi dengan benar.Ketika sinar inframerah terganggu, LED merah akan menyala.

6. Tutup dengan panel depan: Setelah memverifikasi koneksi, tutupi sel foto dengan panel depan. Masukkan dengan kuat sampai berhenti, dan kemudian tutup dengan aman.

7. Sistem pengujian: Uji sistem dengan mengganggu sinar inframerah beberapa kali untuk memverifikasi respon relay.

8. Amankan panel depan: Akhirnya, amankan panel depan di tempat menggunakan sekrup yang disediakan.

Mengikuti langkah-langkah ini dengan cermat akan memastikan pemasangan dan fungsi fotocell IR-20M yang tepat.
