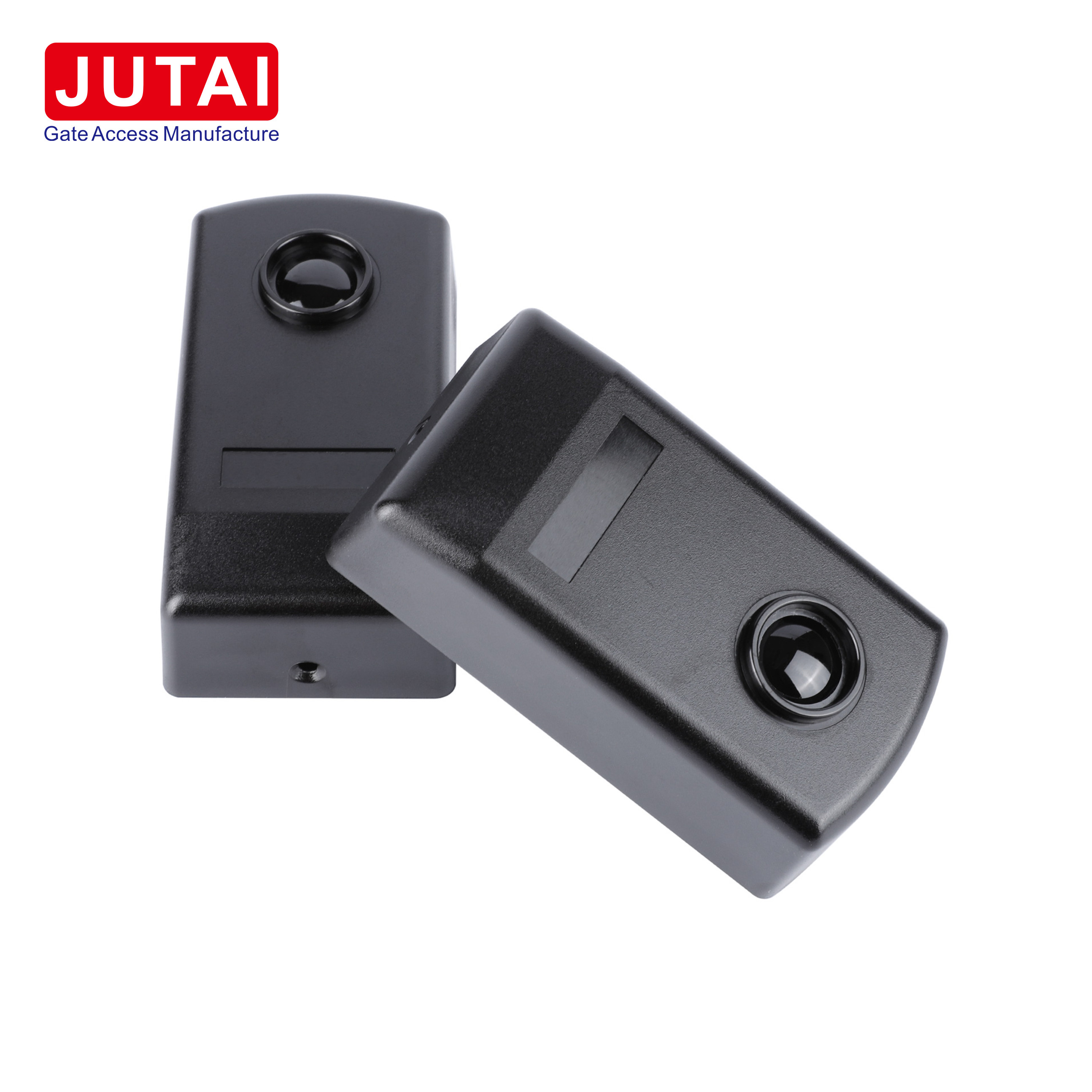

Fotocell InfraMerah Waterproof untuk Keamanan Gerbang Otomatis 12-24VADC 30M Jangkauan Deteksi

Pengalaman peningkatan keamanan dan kenyamanan dengan JUTAI Sensor Pintu Otomatis Infrared Photocell. sensor ini dirancang dengan cermat segera mendeteksi gangguan dalam sinar inframerah,memicu sinyal switch relay untuk tindakan segera. Versatilitasnya membuatnya ideal untuk berbagai aplikasi, termasuk penghalang parkir, gerbang pejalan kaki, dan gerbang kendaraan untuk induksi tubuh.ini berfungsi sebagai sistem deteksi anti-pencuri yang andal untuk jendela, pintu, dan lorong.

Fitur Unik:

• Detektor Sinar Tunggal: Banyak digunakan di pintu geser otomatis, pintu penutup, pintu garasi, dan jendela, sensor ini memberikan deteksi yang dapat diandalkan.

• Transmitter dan Penerima Terintegrasi: Dengan menampilkan pemancar dan penerima dengan amplifier terintegrasi, sinar inframerah sempit secara efektif menangkal gangguan cahaya eksternal.

• Jangkauan Deteksi yang dapat diandalkan: Meskipun dipasang pada ketinggian rendah (20-40 cm di atas permukaan tanah), sensor ini mempertahankan jangkauan deteksi yang dapat diandalkan yang mencakup 2-20 meter.

• Kemampuan Deteksi Sendiri IR-20: Khususnya dirancang untuk pintu geser, sensor IR-20 menghentikan penutupan pintu saat pemotongan sinar deteksi sendiri,Memastikan penarikan cepat ke posisi terluasPintu kembali bergerak sampai sinar deteksi kembali, menonaktifkan setelah ditutup sepenuhnya.

Fungsionalitas:

Detektor posisi berpasangan di titik-titik yang berlawanan untuk membentuk zona inframerah. Deteksi gerakan memicu sinyal alarm yang ditransmisikan ke host alarm keamanan (tidak termasuk).Ideal untuk integrasi mulus ke dalam pengaturan keamanan di berbagai lingkungan.

Kinerja yang konsisten:

Menjaga kinerja yang konsisten dalam cuaca buruk, desain yang kompak dan IP65 tahan air memastikan ketahanan yang luar biasa terhadap radiasi ultraviolet dan partikel abrasif,meningkatkan ketahanan di lingkungan luar ruangan.

Dukungan Komprehensif:

Setiap paket termasuk manual pengguna bahasa Inggris dengan diagram ilustrasi untuk instalasi dan konfigurasi yang mudah.

Singkatnya, JUTAI Automatic Door Sensor Infrared Photocell menawarkan keamanan dan fleksibilitas yang tak tertandingi, memberikan ketenangan pikiran dan kenyamanan di berbagai aplikasi.




Parameter teknis

Rincian koneksi JUTAI IR-20

Untuk memasang sel foto IR-20M, ikuti instruksi langkah demi langkah ini:

1. Akses Interior: Angkat panel depan sel foto untuk mengakses komponen interiornya.

2. Penempatan kabel dan pemasangan dasar: Masukkan kabel ke slot rumah masing-masing dan pasang dengan aman dasar sel foto ke dinding.

3. Pemasangan pada dinding atau permukaan logam:

   • Jika dipasang di dinding, bor tiga lubang 5 ø dan masukkan jangkar sekrup yang sesuai.
   • Untuk pemasangan pada permukaan logam, bor tiga lubang 3 ø untuk sekrup self-tapping.

4. Buat Koneksi: Sambungkan kabel yang diperlukan dan hidupkan sel foto dengan tegangan antara 12 dan 24V DC/AC.

5. Pastikan Posisi yang Tepat: Pastikan posisi, keselarasan, dan koneksi sel foto yang tepat. LED merah pada penerima harus tetap dimatikan jika semuanya dikonfigurasi dengan benar.Ketika sinar inframerah terganggu, LED merah akan menyala.

6. Tutup dengan panel depan: Setelah koneksi diverifikasi, tutupi sel foto dengan panel depan. Masukkan dengan kuat sampai berhenti, dan kemudian tutup dengan aman.

7. Sistem pengujian: Uji sistem dengan mengganggu sinar inframerah beberapa kali untuk memeriksa respon relay.

8. Amankan panel depan: Akhirnya, amankan panel depan di tempat menggunakan sekrup yang disediakan.

Mengikuti langkah-langkah ini dengan teliti akan memastikan pemasangan dan fungsi fotocell IR-20M yang tepat.
