Sensor fotoelektrik berkawat yang dapat disesuaikan Anti sinar matahari untuk gerbang industri besar 30m

Sensor fotoelektrik berkawat yang dapat disesuaikan Anti sinar matahari untuk gerbang industri besar 30m

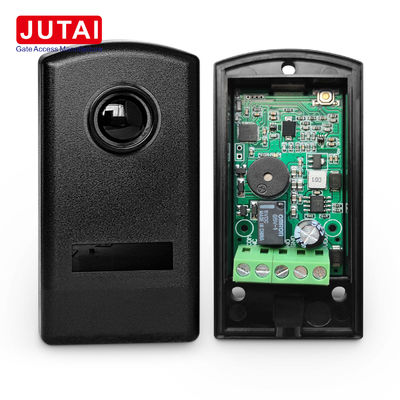

JUTAI IR-20M Infrared Beam Sensor

Fitur

1. Deteksi jarak jauh: hingga 30 meter jarak deteksi dalam sinar matahari luar.
2. Sensitivitas Tinggi: Mampu mendeteksi benda-benda yang sangat kecil atau gerakan halus dengan akurat.
3. Waktu Tanggapan Cepat: Sensor ini memiliki waktu tanggap yang sangat cepat, membuatnya cocok untuk aplikasi yang membutuhkan deteksi cepat.
4. Resistensi interferensi yang tinggi: Dirancang untuk menahan interferensi cahaya lingkungan (seperti sinar matahari atau lampu kendaraan), memastikan kinerja yang stabil.
5. Mudah Dipasang: Biasanya dirancang untuk pemasangan dan penyelarasan yang mudah, memudahkan pengguna mengatur dan pemeliharaan.

Aplikasi

1. Pintu Otomatis dan Sistem Kontrol Akses: Digunakan untuk mendeteksi orang atau kendaraan yang lewat, secara otomatis mengontrol pembukaan dan penutupan pintu.
2. Sistem Keamanan: Dalam aplikasi keamanan, mereka mendeteksi masuk yang tidak sah, yang umumnya digunakan untuk keamanan perimeter, jendela, dan pintu.
3. Otomatisasi Industri: Digunakan di jalur produksi dan sabuk konveyor untuk mendeteksi posisi benda dan gerakan, mengendalikan operasi mesin.
4. Manajemen Parkir: Digunakan di tempat parkir untuk mendeteksi masuk dan keluar kendaraan, mengontrol gerbang penghalang, atau memantau hunian tempat parkir.

Instruksi Pemasangan

1. Akses Interior: Buka panel depan sel foto untuk mengakses komponen interiornya.
2. Penempatan kabel dan pemasangan dasar: Masukkan kabel ke slot masing-masing dan pasangkan dengan aman dasar sel foto ke dinding.
3. Pemasangan pada dinding atau permukaan logam:
   • Untuk pemasangan dinding, bor tiga lubang 5 mm dan masukkan jangkar sekrup yang sesuai.
   • Untuk permukaan logam, bor tiga lubang 3mm untuk sekrup yang mengetuk sendiri.
4. Buat Koneksi: Sambungkan kabel yang diperlukan dan hidupkan sel foto dengan tegangan antara 12 dan 24V DC/AC.
5. Pastikan Posisi yang Tepat: Selaraskan sel foto dengan benar. LED merah pada penerima harus tetap mati jika selaras dengan benar. Jika sinar inframerah terganggu, LED merah akan menyala.
6. Tutup dengan panel depan: Setelah koneksi diverifikasi, ganti panel depan, memastikannya tetap di tempatnya.
7. Sistem pengujian: Ganggu sinar inframerah beberapa kali untuk memeriksa respon relay.
8. Amankan panel depan: Akhirnya, amankan panel depan dengan sekrup yang disediakan.

Mengikuti langkah-langkah ini akan memastikan pemasangan dan fungsi fotokel IR-20M yang tepat.

Pengalaman tingkat atas keandalan dengan JUTAI IR-20 kabel inframerah fotocell.

• Jarak Deteksi Stabil: Menawarkan deteksi yang sangat stabil dan dapat diandalkan lebih dari 20 meter.
• Lampu inframerah berkualitas tinggi: Menggunakan merek Jerman terkenal untuk memastikan jarak yang konsisten dan ketahanan cahaya.
• Relay yang dapat diandalkan: Fitur relay merek Omron Jepang, menjamin kompatibilitas dengan berbagai merek operator pintu.
• Surface Mount Technology (SMT): Memastikan akurasi dan konsistensi produksi batch melalui standar kualitas yang ketat.

Keuntungan dan Fitur

Dukungan yang Komprehensif

Setiap paket termasuk manual pengguna bahasa Inggris dengan diagram ilustrasi, menawarkan panduan komprehensif untuk instalasi dan konfigurasi yang mudah.

Kesimpulan

Singkatnya, JUTAI IR-20 Infrared Beam Sensor menawarkan keamanan dan fleksibilitas yang tak tertandingi di berbagai aplikasi, memastikan ketenangan pikiran dan kenyamanan di lingkungan yang beragam.




Parameter teknis

Rincian koneksi JUTAI IR-20

Untuk memasang sel foto IR-20M, silakan ikuti instruksi langkah demi langkah berikut:

1. Akses ke Interior:

   • Angkat panel depan sel foto untuk mengakses komponen interiornya.

2. Penempatan kabel dan pemasangan dasar:

   • Masukkan kabel ke slot rumah yang ditunjuk dan pasangkan dengan kuat dasar sel foto ke dinding.

3. Pemasangan pada dinding atau permukaan logam:

   • Jika dipasang di dinding, bor tiga lubang 5 ø dan masukkan jangkar sekrup yang sesuai.
   • Untuk pemasangan pada permukaan logam, bor tiga lubang 3 ø untuk sekrup self-tapping.

4. Buat Koneksi:

   • Sambungkan kabel yang diperlukan dan hidupkan sel foto dengan tegangan antara 12 dan 24V DC/AC.

5. Memastikan Posisi yang Tepat:

   • Periksa posisi, keselarasan, dan koneksi sel foto yang benar.
   • LED merah pada penerima harus tetap mati jika semuanya dikonfigurasi dengan benar.
   • Saat sinar inframerah terputus, LED merah akan menyala.

6. Tutup dengan panel depan:

   • Setelah koneksi diverifikasi, tutup sel foto dengan panel depan.
   • Masukkan dengan kuat sampai berhenti, lalu tutup dengan aman.

7. Sistem pengujian:

   • Uji sistem dengan mengganggu sinar inframerah beberapa kali untuk memastikan respon relay yang tepat.

8. Aman panel depan:

   • Akhirnya, amankan panel depan di tempat menggunakan sekrup yang disediakan.

Dengan teliti mengikuti langkah-langkah ini, Anda dapat memastikan pemasangan dan fungsi sel foto IR-20M yang tepat.

Pedoman pemasangan:

1. Siapkan Situs Instalasi: Pilih lokasi yang cocok untuk memasang JUTAI IR-20 20 meter kabel inframerah sel foto.Memastikan area bebas dari penghalang dan memberikan cakupan optimal untuk deteksi.

2. Posisi pemasangan: pasang fotokel inframerah pada ketinggian dan sudut yang memungkinkan cakupan dan rentang deteksi maksimum.Bertujuan untuk permukaan pemasangan yang stabil dan aman untuk mencegah setiap gerakan atau kesalahan keselarasan.

3. Sambungan kabel: Sambungkan kabel fotokel inframerah sesuai dengan diagram kabel atau manual pengguna yang disediakan.Memastikan isolasi yang tepat dan koneksi yang aman untuk mencegah masalah listrik.

4. Sumber Daya: Menyediakan sumber daya yang stabil dalam kisaran tegangan yang ditentukan (biasanya 12-24V DC) ke sel foto inframerah.

5. Perataan dan pengujian: Setelah dipasang dan didukung, selaraskan lampu inframerah untuk memastikan mereka saling menghadap dan jarak deteksi memenuhi kebutuhan Anda.Uji sel foto dengan menghalangi sinar inframerah dan memverifikasi respon relay.

6. Penyetelan halus: Jika perlu, penyetelan halus pengaturan keselarasan dan sensitivitas sel foto inframerah untuk mengoptimalkan kinerjanya dan meminimalkan alarm palsu atau deteksi yang terlewatkan.

7. Pemasangan yang aman: Setelah mengkonfirmasi operasi yang benar, pasangkan sel foto inframerah dengan aman di tempatnya menggunakan perangkat keras pemasangan yang disediakan.Pastikan semua koneksi ketat dan unit dilindungi dari faktor lingkungan.

Dengan mengikuti pedoman pemasangan ini dengan cermat Anda dapat mengalami keandalan tingkat atas dan kinerja dengan JUTAI IR-20 20 meter kabel inframerah sel foto,memberikan keamanan dan kenyamanan yang tak tertandingi untuk kebutuhan Anda.
