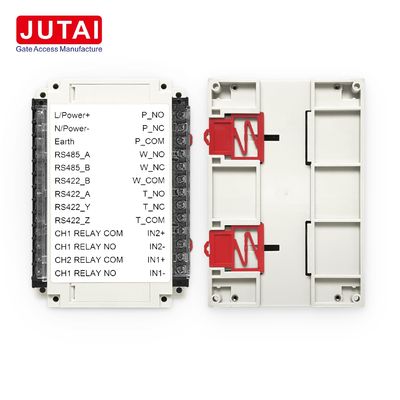

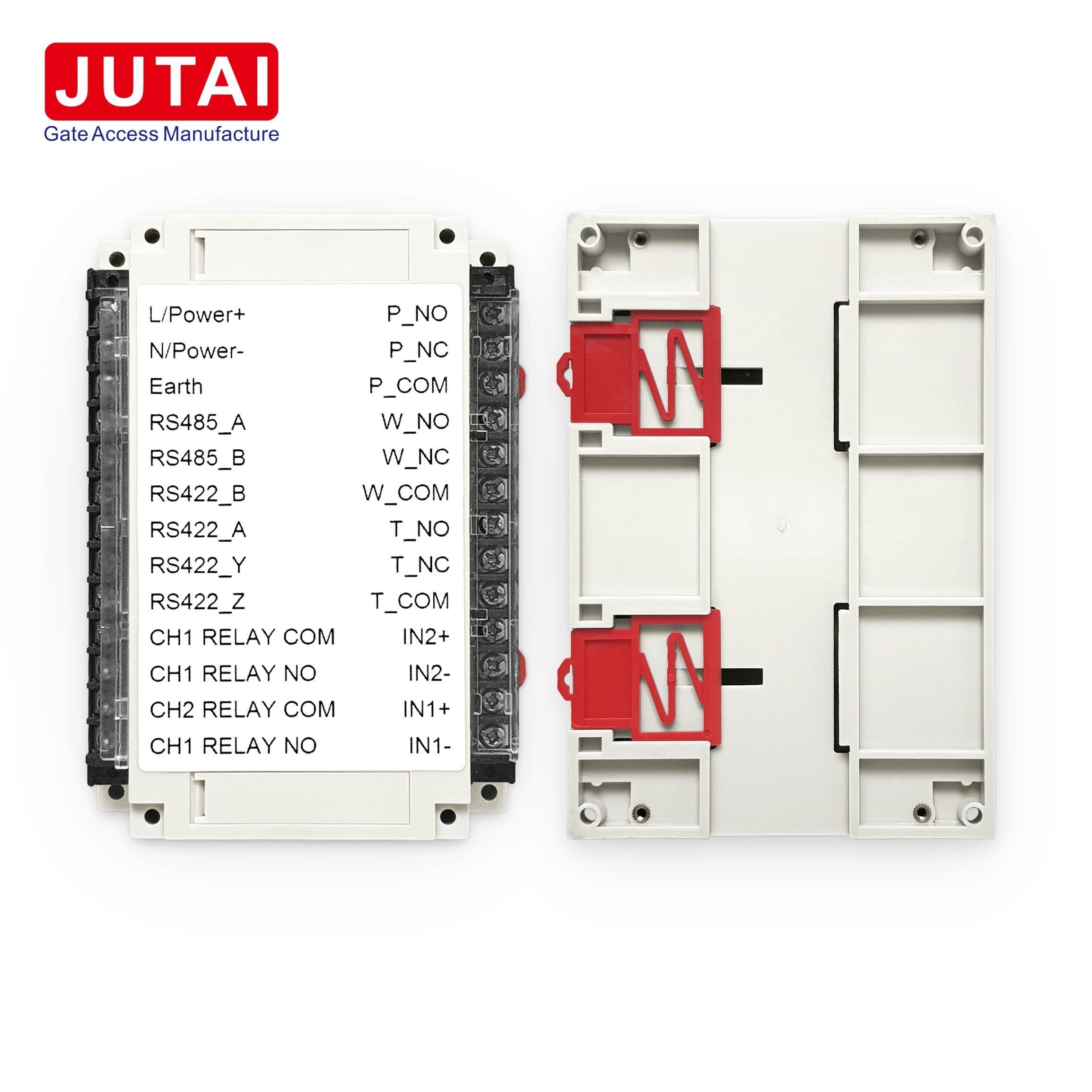

BR-101 Smart Traffic Light Controller

BR-101 T-No/Nc/COM Kontroler Lampu Lalu Lintas Untuk Parkir Kontroler Lalu Lintas Cerdas

Kontroler lalu lintas cerdas
Proyek yang berbeda program pengontrol berbeda, kami telah disesuaikan beberapa proyek yang berbeda untuk pelanggan.Silahkan berkomunikasi dengan tim kami tentang setiap persyaratan proyek

Ada solusi proyek sukses klien:
Solusi 1
1Kendaraan di tikungan keluar dan masuk.
Daftar produk:
2pcs pengontrol lalu lintas kecil,
2pcs lampu lalu lintas LED
2pcs detektor loop saluran ganda
1pcs detektor single loop
2 pcs Lampu peringatan
1 unit gerbang penghalang
kabel loop dan kabel listrik
2Prinsip kerja:
Ketika tidak ada kendaraan di kedua sisi, kedua sisi menunjukkan lampu hijau, ketika ada mobil
Saat memasuki CH1B ke CH2B (atau ketika mobil memasuki CH1A ke CH2A), Alarm W1(W2) terdengar.
Pada titik ini lampu LB tetap hijau (LA tetap hijau), sementara LA(LB) terdiri dari Belok merah, tidak ada kendaraan yang diizinkan, tunggu 3 detik (6 detik dengan kode dial).
Jika mobil melanjutkan ke arah B (arah A), Setelah sejumlah besar kendaraan dilepaskan, ia dipaksa untuk beralih ke lampu merah dan menunggu selama 3 detik (6).
Jika tidak ada kendaraan yang melewati arah A (arah B) setelah beberapa detik dengan kode dial, kedua sisi berada dalam kondisi lampu hijau.
Catatan: hitung saat memasukkan CH2B ke arah B atau CH2A ke arah A sebagai notasi.
Solusi 2
1Kendaraan untuk tiga pintu masuk dan keluar
Daftar produk:
3pcs pengontrol lalu lintas kecil,
3pcs lampu lalu lintas LED
3pcs detektor loop saluran ganda
1pcs detektor single loop
3 pcs Lampu peringatan
1 unit gerbang penghalang
kabel loop dan kabel listrik
2Prinsip kerja:
Ketika tidak ada kendaraan di tiga sisi, ketiga sisi semua menunjukkan lampu hijau, ketika ada mobil memasuki CH1B untuk CH2B, alarm W1 dan W2 suara.
Pada saat ini, lampu LB masih hijau, sementara LA dan LC berubah dari hijau menjadi merah, Tidak ada kendaraan yang diizinkan, tunggu 3 detik (6 detik dengan kode dial).
Jika ada lebih banyak mobil di arah B, Setelah sejumlah besar kendaraan dilepaskan, ia terpaksa beralih ke lampu merah dan menunggu selama 3 detik (6).
Jika tidak ada kendaraan yang melewati arah A dan arah C setelah detik (kode dial).
Semua sisi hijau.
Catatan: hitung saat memasukkan CH2B ke arah B atau CH2A ke arah A sebagai notasi.

Solusi 3
1Untuk satu pintu masuk dan satu pintu keluar.
Daftar produk:
2pcs gerbang penghalang
2pcs lampu lalu lintas pintar
4pcs detektor single loop
1pcs lampu LED tunggal "SLOW"
1pcs lampu lalu lintas LED "SLOW"+hijau
2Prinsip Kerja:

Ketika mobil datang ke loop1, lampu masuk 6 dan lampu keluar 5 menunjukkan LANGSA.

Setelah mobil meninggalkan loop 1, itu akan memiliki 6s relay delay output.

Setelah 6s, lampu 5 dan 6 akan berubah menjadi BLACK, lampu 2 hijau. (keadaan cahaya ditentukan oleh output relay atau tekanan tanah)

Sisi lain bekerja sama.
Solusi 4
1. Untuk masuk dan keluar yang sama
Daftar produk:
1pcs gerbang penghalang
1pcs pembaca UHF
1pcs kontrol lampu lalu lintas cerdas
2pcs lampu lalu lintas
2pcs detektor loop saluran ganda
1pcs detektor single loop
Uhf kartu atau stiker
Prinsip Kerja:
Masuk ke Keluar:
Ketika mobil pada loop1, dan memicu pembaca kartu, pembaca akan membaca kartu, jika kartu yang valid, S1 akan hijau, S2 menjadi merah,dan penghalang terbuka.
Ketika mobil pada loop 2 S1 menjadi merah dan S2 akan tetap hijau.
Ketika mobil melewati loop 2, S1 menjadi hijau dan S2 tetap hijau.
Jika tidak ada mobil, warna hijau di pintu masuk dan pintu keluar selalu terus.
Pergi ke pintu masuk:
Ketika mobil di Loop2, detektor loop akan memicu penghalang terbuka, S2 akan menjadi hijau, S1 menjadi merah.
ketika mobil pada loop1, S2 menjadi merah dan S1 akan tetap hijau.
Saat mobil melewati loop 1, S2 menjadi hijau dan S1 tetap hijau.
Jika tidak ada mobil, warna hijau di pintu masuk dan pintu keluar selalu terus.

Solusi 5
1Untuk akses satu gerbang.
Daftar produk:
1pcs lampu lalu lintas
1pcs kontrol lalu lintas cerdas
2Prinsip kerja:
Ketika mobil menekan loop A, IU dipicu dan lampu merah menyala
IU menilai apakah mobil terdaftar atau tidak, jika itu tidak sah, belokan tidak akan terbuka, dan menjaga lampu merah menyala; Ketika mobil meninggalkan lampu merah, ia akan mati.
Jika valid, lampu merah dimatikan, lampu hijau menyala
Ketika kendaraan melewati lingkaran B, gerbang jalan ditutup dan lampu hijau padam.
Diagram sistem:
